Назначение: для измерения напряжения постоянного и переменного тока, интервалов времени, а также воспроизведения напряжения и силы переменного и постоянного тока, частоты и времени.
26.02.2014 утвержден вместо 39508-08
Поверка измерительных комплексов программно-технических РЕТОМ™-61
Принцип работы комплексов в режиме воспроизведения основан на цифро-аналоговом преобразовании массива цифровых выборок тока и напряжения, рассчитанных внутренним контроллером, с последующим усилением их и выдачей в виде аналоговых сигналов тока и напряжения. В режиме измерения принцип работы заключается в аналого-цифровом преобразовании входных сигналов с последующей обработкой данных внутренним контроллером.
Комплексы применяются в качестве калибраторов напряжения и силы переменного тока, для проверки характеристик параметров настройки электромеханических, полупроводниковых, микропроцессорных реле и панелей релейной защиты и автоматики (РЗА) при эксплуатации энергетических объектов в различных областях промышленности.
Комплексы могут быть использованы для:
- генерации двух трёхфазных систем тока, трёхфазного напряжения, в том числе и напряжения 3Uo, управляемых как независимо друг от друга по модулю, фазе и частоте, так и взаимозависимо при имитации различного вида аварий. Это позволяет в ручном и автоматическом режимах проверять характеристики устройств РЗА при различных аномальных режимах работы энергосистем;
- выполнения поиска как статистических, так и динамических параметров срабатывания защиты;
- имитации различных режимов работы внешних элементов схем защиты, создавая корректные условия для проверки различных ее функций;
- приёма и обработки поступающих дискретных и аналоговых сигналов, контроля реакции защиты на текущее воздействие;
- измерения временных характеристик защиты;
- выполнения проверки защиты при различных уровнях напряжения питания;
- осциллографирования как выдаваемых, так и внешних сигналов, сопоставления с данными регистратора дискретных сигналов;
- измерения величины постоянного и переменного напряжения, силы постоянного и переменного тока, частоты, фазового угла между сигналами;
- имитации различных режимов работы оперативного питания защиты (имитатор аккумуляторной батареи).
Комплексы включают в себя устройство РЕТОМ -61 (далее — устройство) и программное обеспечение.
Устройство работает под управлением персонального компьютера (ПК) и программного обеспечения (ПО) «РЕТОМ-61».
Конструктивно устройство РЕТОМ -61 выполнено в переносном корпусе типа «чемодан» с ручкой, которая фиксируется в нескольких положениях, являясь опорой при работе с устройством.

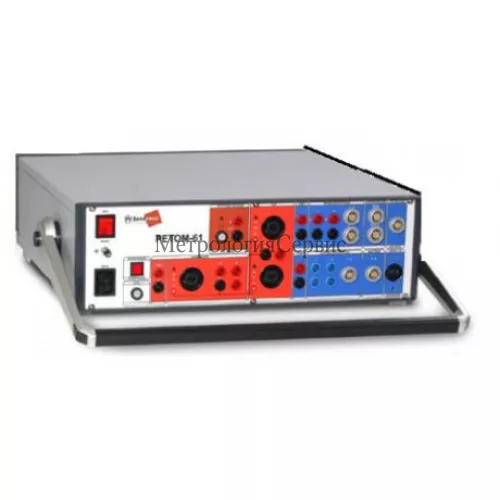

Для предотвращения несанкционированного доступа к внутренним частям устройства в местах стыков верхней и нижней крышек и корпуса наклеиваются голографические наклейки. Внешний вид устройства представлен на рисунке 1.
Программное обеспечение
Комплексы имеют встроенное и внешнее программное обеспечение (ПО). Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Внешнее ПО («РЕТОМ-61»), устанавливаемое на персональный компьютер, позволяет сконфигурировать устройство для проведения испытаний, регистрировать и сохранять результаты измерений и не является метрологически значимым.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «С» в соответствии с МИ 3286-2010. Изменение ПО возможно только в заводских условиях.
Характеристики ПО
Наименование
программного
обеспечения |
Идентифика
ционное
наименование
программного
обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм
вычисления
цифрового
идентификатора |
Встроенное ПО РЕТОМ-61 |
г1жт52.ххх |
не ниже 2.33.0 |
— |
— |
Программа
«РЕТОМ-61» |
Retom61.exe |
не ниже 3.0.7 |
— |
— |
