Заказать Поверка измерителей сопротивления жил кабеля КИС
Назначение: для измерения сопротивления жил различных кабельных изделий с автоматическим пересчетом результатов измерения к нормированной температуре и стандартной длине кабеля, при производстве кабельных изделий, входном контроле у потребителей и в местах эксплуатации кабелей, позволяют производить измерение сопротивления любых проводников в диапазоне 1 мкОм…300 Ом.
Заменен в 2010 г. на 27824-10
Поверка измерителей сопротивления жил кабеля КИС

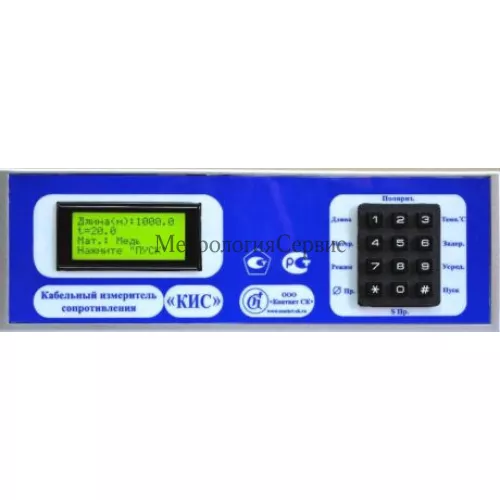

Приборы имеют моноблочное исполнение. В стальном настольном корпусе размещены: измерительный узел, микроконтроллер, встроенный компьютер с клавиатурой, алфавитно-цифровой дисплей и сетевой блок питания. На передней панели расположены органы управления и индикации, а на задней — клеммы для подключения измерительного кабеля и разъем кабеля сетевого питания.
Принцип измерения сопротивления основан на измерении напряжения, падающего на испытуемом образце проводника, через который протекает стабилизированный постоянный ток. Номинал тока устанавливается автоматически, в зависимости от величины измеряемого сопротивления, из ряда: 0.005, 0.05, 0.5, 5 А.
Измеренное напряжение преобразуется в цифровую форму и передаётся в микроконтроллер, связанный с встроенным компьютером, осуществляющим управление прибором и математическую обработку результатов измерения.
Измерение сопротивления проводников и преобразование аналогового сигнала в цифровую форму производится в схеме измерительного узла. Для исключения влияния соединительной линии и переходного сопротивления контактов подключение измеряемого проводника осуществляется по четырёхэлектродной схеме, состоящей из двух токовых и двух потенциальных линий. Преобразование измеряемого падения напряжения на проводнике в цифровую форму осуществляется аналого-цифровым преобразователем (АЦП), построенным по принципу двойного интегрирования с автоматическим выбором диапазона. Для ослабления влияния помех от силовой сети, запуск АЦП синхронизирован с последней.
Управление режимом работы измерительного узла и переключение диапазонов измерения производится встроенным микроконтроллером через первый параллельный порт. Второй параллельный порт микроконтроллера управляет дисплеем, индицирующим результат измерения.
Программное управление процессом измерения и математическую обработку результатов измерения осуществляет связанный через последовательный порт с микроконтроллером встроенный компьютер, операционная система и прикладное программное обеспечение которого загружается с электронного жёсткого диска. Значение температуры, длины и материала измеряемого проводника вводится с клавиатуры компьютера. Последовательный порт микроконтроллера может использоваться для подключения к внешнему компьютеру или автоматизированной системе измерения.
Питание прибора осуществляется от стандартного сетевого блока питания персональных компьютеров IBM.
Какая цена Поверка измерителей сопротивления жил кабеля КИС? Чтобы получить информацию о стоимости «Поверка измерителей сопротивления жил кабеля КИС», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
