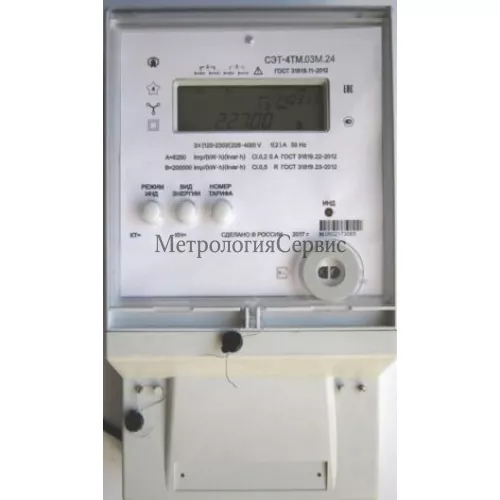

Заказать Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
Назначение: для измерения и многотарифного учета активной и реактивной энергии в двух направлениях (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электрической энергии.
Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М
Принцип действия счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М основан на цифровой обработке входных аналоговых сигналов.
Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
Измерительная часть счетчиков выполнена на основе многоканального, шестнадцатиразрядного аналого-цифрового преобразователя (АЦП). АЦП осуществляет выборки мгновенных значений величин напряжения и тока параллельно по шести каналам измерения, преобразование их в цифровой код и передачу по скоростному последовательному каналу микроконтроллеру.
Микроконтроллер, по выборкам мгновенных значений напряжения и тока, производит вычисление усредненных на интервале фиксированного измерительного окна значений активной мощности, среднеквадратических значений напряжения и тока в каждой фазе, производит их коррекцию по амплитуде, фазе и температуре.
По вычисленным значениям активной мощности, напряжения и тока вычисляются полная, реактивная мощности, активная и реактивная мощности потерь в каждой фазе.
Измерение частоты сети производится посредством измерения периода фазного напряжения одной из фаз.
Вычисление перечисленных ниже параметров производится с использованием прямоугольного измерительного окна, синхронного с частотой сети:
- коэффициентов искажения синусоидальности кривой фазных (межфазных) напряжений и токов;
- коэффициентов несимметрии напряжений и токов по нулевой и обратной последовательностям (по первой гармонике сети).
Программное обеспечение
Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчиков.
Метрологические характеристики счетчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами, которые непрерывно контролируется системой диагностики счетчиков. Массивы калибровочных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчиков.
При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчиков с записью события в статусный журнал счетчиков и отображением сообщения об ошибке на ЖКИ:
- Е-09 — ошибка КС программы;
- Е-10 — ошибка КС массива калибровочных коэффициентов.
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.
Версия ПО счетчиков и цифровой идентификатор ПО могут отображаться на ЖКИ в кольце индикации вспомогательных параметров.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — высокий в соответствии с Р 50.2.077-2014.
Таблица 4 — Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
S04_3178.p.s |
Номер версии (идентификационный номер) ПО |
03.17.ХХ |
Цифровой идентификатор ПО |
FE42 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC 16 ModBus RTU |
Примечание — Номер версии ПО состоит из трех полей, каждое поле содержит два символа:
— первое поле — код устройства (03 — СЭТ-4ТМ.03М, СЭТ-4ТМ.02М);
— второе поле — номер версии метрологически значимой части ПО (17 для счетчиков выпуска после марта 2012 г);
— третье поле — номер версии метрологически не значимой части ПО. |
Какая цена Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М? Чтобы получить информацию о стоимости «Поверка счетчиков электрической энергии многофункциональных СЭТ-4ТМ.03М, СЭТ-4ТМ.02М», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
