Назначение: для измерений массы при статическом взвешивании различных веществ и материалов.
Поверка электронных весов IF
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести и выталкивающей силы воздуха, действующих на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал. Результат взвешивания выводится на жидкокристаллический дисплей модуля терминала.

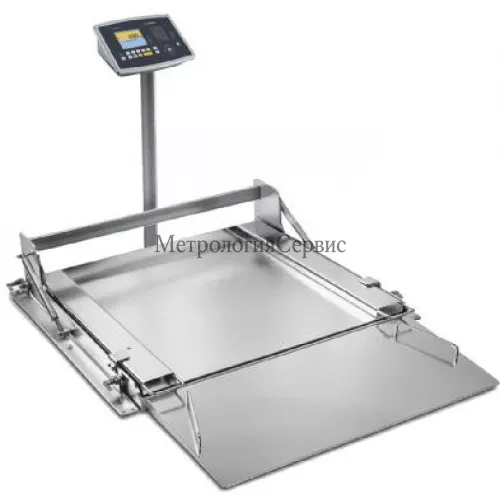

Конструктивно весы представляют собой два модуля, соединенных системой обмена данных — взвешивающий модуль и модуль терминала, предназначенный для выбора режимов работы весов и индикации результатов взвешивания. Весы имеют верхнее расположение грузоприемного устройства.
Взвешивающий модуль оснащен следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ Р 53228-2008):
- устройством установки по уровню (Т.2.7.1);
- устройствами установки нуля (Т.2.7.2):
- полуавтоматическим устройством установки нуля (Т.2.7.2.2);
- автоматическим устройством установки нуля (Т.2.7.2.3);
- устройством первоначальной установки нуля (Т.2.7.2.4);
- устройством слежения за нулем (может быть отключено) (Т.2.7.3);
- устройствами тарирования (Т.2.7.4):
- устройством уравновешивания тары (Т.2.7.4.1);
- устройством взвешивания тары (Т.2.7.4.2);
- устройством предварительного задания массы тары (Т.2.7.5).
Взвешивающие модули выпускаются одно и двух диапазонными (Т.3.2.7), в разных модификациях, отличающихся метрологическими и техническими характеристиками 4-150, 4-300, 4-600, 4-1000, 4-1500, 4-3000.
Модули терминала выпускаются в разных модификациях, отличающихся исполнением дисплея, исполнением корпуса модуля, наличием прикладных программ, не связанных со взвешиванием. Обозначение модели модуля терминала складывается из следующих позиций:
CAIXj X,, где
- Xj — буквенное обозначение варианта исполнения корпуса:
- S — влаго-пылезащищенное исполнение,
- SL — пылезащищенное исполнение,
- X2 — вариант исполнения дисплея и наличие прикладных программ:
- 1 — жидкокристаллический дисплей, без прикладных программ,
- 2 — жидкокристаллический дисплей, с прикладными программами,
- 3 — матричный дисплей с подсветкой, с прикладными программами,
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов, имеющих примерно одну и ту же массу;
- суммирование;
- контрольное взвешивание;
- сортировка;
- усреднение;
- вычисление процентных соотношений и др.
Весы оснащаются интерфейсом передачи данных: RS 232С.
Идентификационные маркировки и защитные пломбы
Обозначение модели весов складывается из позиций: Xj IFX2 X3 — X4 СЕ- X5, где
- Xj — модификация модуля терминала;
- X2 — обозначение материала и которого выполнен взвешивающий модуль. Р -окрашенная сталь, S — нержавеющая сталь;
- X3 — модификация взвешивающего модуля (4-150, 4-300, 4-600, 4-1000, 4-1500, 43000);
- X4 — вариант исполнения взвешивающего модуля. L — однодиапазонные, N -двухдиапазонные.
- СЕ — обозначение соответствия весов требованиям директивы Европейского союза 2009/23/EC (ранее 90/384/EEC)
- X4 — размер взвешивающего модуля:
Обозначение |
GG |
IG |
II |
LG |
LI |
LL |
NL |
NN |
RN |
RR |
WR |
Длина (мм) |
600 |
800 |
800 |
1000 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
2000 |
Ширина (мм) |
600 |
600 |
800 |
600 |
800 |
1000 |
1000 |
1250 |
1250 |
1500 |
1500 |
Например, весы CAIS3 IFSP4-150GG-NCE, в комплекте: модуль терминала в пылезащищенном исполнении с матричным дисплеем, с прикладными программами, взвешивающий модуль 4-150, размер взвешивающего модуля 600 мм х 800 мм, двухдиапазонные.
Программное обеспечение
Весы оснащены встроенным разделенным программным обеспечением. Идентификационное наименование программного обеспечения и наименование версии высвечивается при обращении к одноименному подпункту меню весов. Основные функции программного обеспечения: обработка сигнала весоизмерительных датчиков, и последующий пересчет его в единицы массы; хранение данных юстировки, результатов измерений, вывод данных на экран.
Программное обеспечение весов заложено в микроконтроллере взвешивающего модуля в процессе производства и защищено от доступа и изменения пломбами.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием.
Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения (в таблице — ПО)
Наименование
ПО |
Идентификационное
наименование
ПО |
Номер версии (идентификационный номер) ПО |
Цифровой
идентификатор
ПО |
Алгоритм вычисления цифрового идентификатора ПО |
не применяется |
не применяется |
00-20-XX*
00-42-XX*
00-43-XX*
00-48-XX* |
не применяется |
не применяется |
* Примечание — обозначение XX относится к метрологически незначимой части ПО.
Уровень защиты от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
