Назначение: для измерения массы товаров.

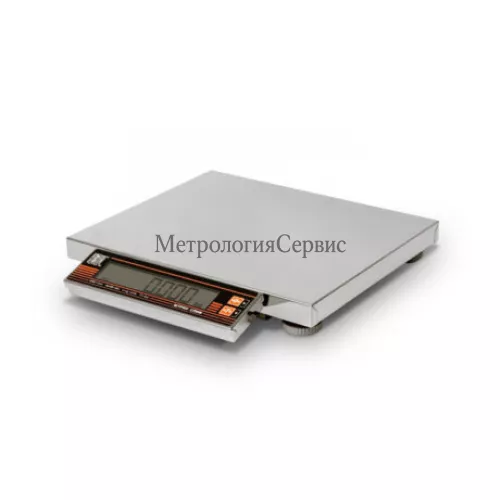

Поверка электронных весов Штрих-СЛИМ

Принцип действия весов заключается в преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком в электрический сигнал, с последующим его преобразованием в цифровой вид и выдачей измеренных значений массы на цифровой дисплей (далее — дисплей).

Весы состоят из грузоприемного устройства (ГПУ), весоизмерительного устройства и терминала с дисплеем и клавиатурой (далее — терминал).

Весы могут иметь несколько конструктивных исполнений):

без стойки, с терминалом, прикрепленным к ГПУ;
со стойкой, на которой закреплен терминал с дисплеем;
с двусторонним дисплеем массы, цены и стоимости (для продавца и покупателя), закрепленным на стойке, и с клавиатурой, прикрепленной к ГПУ;
с выносной стойкой, на которой закреплен терминал с дисплеем, соединенный с ГПУ посредством кабеля.

Предусмотрена возможность подключения к весам персонального компьютера (ПК) и контрольно-кассовой машины (ККМ).

ГПУ выпускается 4-х типоразмеров и имеет индексы: 200, 300, 400 и 500.

Весы выпускаются 13-ти модификаций, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного деления (е) и имеют дополнительные обозначения: 3-0,5.1, 3-1, 6-1.2, 6-2, 15-1.2.5, 15-2.5, 15-5, 30-5.10, 30-10, 60-10.20, 60-20, 150-20.50 и 150-50 . Модификации с дополнительными обозначениями 3-1, 6-2, 15-5, 30-10, 60-20 и 150-50 представляют собой однодиапазонные весы (маркировка Max 3 кг; е = 1 г, Max 6 кг; е = 2 г, Max 15 кг; е = 5 г, Max 30 кг; е = 10 г, Max 60 кг; е = 20 г и Max 150 кг; е = 50 г соответственно), модификации с дополнительными обозначениями 3-0,5.1, 6-1.2, 15-2.5, 30-5.10, 60-10.20 и 150-50 — двухинтервальные весы (маркировка Max 1/3 кг; е = 0,5/1 г, Max 3/6 кг; е = 1/2 г, Max 6/15 кг; е = 2/5 г, Max 15/30 кг; е = 5/10 г, Max 30/60 кг; е = 10/20 г и Max 60/150 кг; е = 20/50 г соответственно) и модификация с дополнительным обозначением 15-1.2.5 — трехинтервальные весы (маркировка Max 3/6/15 кг; е = 1/2/5 г).

Весы выпускаются со встроенными интерфейсами RS-232 (индекс Р), либо USB (индекс Ю), либо без интерфейса (индекс отсутствует).

Электропитание весов осуществляется от сети переменного тока или от встроенной аккумуляторной батареи (индекс А).

В весах предусмотрены следующие устройства и функции:

устройство первоначальной установки нуля;
устройство установки нуля и слежения за нулем;
устройство выборки массы тары;
вычисление стоимости товаров по массе и цене (индекс Т).

На корпусе весов прикреплена табличка, разрушающаяся при удалении, содержащая следующую маркировку:

наименование или товарный знак предприятия-изготовителя;
условное обозначение весов;
номер весов по системе нумерации предприятия-изготовителя;
класс точности весов по ГОСТ Р 53228-2008;
значение Max;
значение Min;
значение е;
значение Т = — ;
знак утверждения типа средства измерений;
значение идентификатора программного обеспечения;
год изготовления.

Программное обеспечение

Программное обеспечение (ПО) весов является встроенным, т.е. используется в стационарной (закрепленной) аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.

Метрологически значимая часть ПО весов осуществляет следующие законодательно контролируемые функции:

первоначальную установку нуля ± 10% Max;
установку весов на нуль с помощью устройств установки нуля и слежения за нулем в пределах ± 2 % Max;
измерение массы;
выборку массы тары в диапазоне от 0 до 80% Max.

Идентификация и защита метрологически значимой части встроенного ПО осуществляется путем последовательного отображения на дисплее при включении весов номера версии ПО и контрольной суммы, а также пломбирования весов.

Места пломбирования весов:

весоизмерительное устройство расположено в ГПУ — пломбировочная чашка устанавливается в нижней части весов, на днище ГПУ (в соответствии с Рисунком 2);
весоизмерительное устройство расположено в терминале — пломбировочная чашка устанавливается на задней крышке корпуса терминала (в соответствии с Рисунком 3).

Сведения об идентификационных данных программного обеспечения

Наименование

программного

обеспечения

Идентифика

ционное

наименование

программного

обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма

исполняемого

кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

Программа весов Штрих-СЛИМ

V 5.0

5.0

16147

CRC16

Контрольная сумма и пломбирование в достаточной мере защищают метрологически значимую часть ПО весов от преднамеренных и непреднамеренных изменений и соответствуют уровню МСМ по МИ 3286-2010.

Какая цена Поверка электронных весов Штрих-СЛИМ? Чтобы получить информацию о стоимости «Поверка электронных весов Штрих-СЛИМ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Основное поверочное средство — эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 «Государственная поверочная схема для средств измерения массы».

Сведения о методах измерений

Методы измерений приведены в разделе 9 документа «Весы электронные Штрих-СЛИМ. Руководство по эксплуатации SM 10025 РЭ».

Нормативные документы, устанавливающие требования к весам электронным Штрих-СЛИМ

ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы». Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.

p>Поверка осуществляется по документу ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания». (Приложение ДА. Методика поверки весов).

Основные средства поверки:

Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 10 г до 100 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 6.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к весам электронным Штрих-СЛИМ

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
ТУ 28.29.31-015-56828934-2018 Весы электронные Штрих-СЛИМ. Технические условия

Обозначе					Пределы допус-	Диапазон
ние моди-	Max,	Min,	e=d,	Поддиапазон	каемой погрешно-	выборки
фикации	кг	кг	г	взвешивания	сти при первичной поверке, г	массы тары, кг
1	2	3	4	5	6	7
			0,5	от 0,01 до 0,25 кг включ.	± 0,25
3-0,5 1	1/3	0,01	0,5	св. 0,25 до 1 кг включ.	± 0,5
3-0,5 1	1/3	0,01	1	св. 1 до 2 кг включ.	± 1
			1	св. 2 кг	± 1,5	от 0 до 2,4
				от 0,02 до 0,5 кг включ.	±0,5
3-1	3	0,02	1	св. 0,5 до 2 кг включ.	±1
				св. 2 кг	±1,5
				от 0,02 до 0,5 кг включ.	±0,5
			1	св. 0,5 до 2 кг включ.	±1
6-1.2	3/6	0,02		св. 2 до 3 кг включ.	±1,5
			2	св. 3 до 4 кг включ.	±2	от 0 до 4,8
			2	св. 4 кг	±3
				от 0,04 до 1 кг включ.	±1
6-2	6	0,04	2	св. 1 до 4 кг включ.	±2
				св. 4 кг	±3
				от 0,02 до 0,5 кг включ.	±0,5
			1	св. 0,5 до 2 кг включ.	±1
				св. 2 до 3 кг включ.	±1,5
15-1.2.5	3/6/15	0,02	2	св. 3 до 4 кг включ.	±2
			2	св. 4 до 6 кг включ.	±3
			5	св. 6 до 10 кг включ.	±5
			5	св. 10 кг	±7,5
				от 0,04 до 1 кг включ.	± 1	от 0 до 12
			2	св. 1 до 4 кг включ.	± 2
15-2.5	6/15	0,04		св. 4 до 6 кг включ.	± 3
			5	св. 6 до 10 кг включ.	± 5
			5	св. 10 кг	± 7,5
				от 0,1 до 2,5 кг включ.	± 2,5
15-5	15	0,1	5	св. 2,5 до 10 кг включ	± 5
				св. 10 кг	± 7,5
				от 0,1 до 2,5 кг включ.	±2,5
			5	св. 2,5 до 10 кг включ.	±5
30-5.10	15/30	0,1		св. 10 до 15 кг включ.	±7,5
			10	св. 15 до 20 кг включ.	±10	от 0 до 24
			10	св. 20 кг	±15	от 0 до 24
				от 0,2 до 5 кг включ.	±5
30-10	30	0,2	10	св. 5 до 20 кг включ.	±10
				св. 20 кг	±15

				от 0,2 до 5 кг включ.	±5
			10	св. 5 до 20 кг включ.	±10
60-10.20	30/60	0,2		св. 20 до 30 кг включ.	±15
			20	св. 30 до 40 кг включ.	±20	от 0 до 48
			20	св. 40 кг	±30	от 0 до 48
				от 0,4 до 10 кг включ.	±10
60-20	60	0,4	20	св. 10 до 40 кг включ.	±20
				св. 40 кг	±30
				от 0,4 до 10 кг включ.	±10
			20	св. 10 до 40 кг включ.	±20
150-20.50	60/150	0,4		св. 40 до 60 кг включ.	±30
			50	св. 60 до 100 кг включ.	±50	от 0 до 120
			50	св. 100 кг	±75	от 0 до 120
				от 1 ло 25 кг включ.	±25
150-50	150	1	50	св. 25 до 100 кг включ.	±50
				св. 100 кг	±75

пределы допускаемой погрешности в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.
число поверочных делений, n…………………………………………………………………….3000
класс точности по ГОСТ Р 53228-2008…………………………………………….средний (III)
температурный диапазон, оС:…………………………………………..от минус 10 до плюс 40
электрическое питание:
от сети переменного тока (через адаптер электропитания): + 22
напряжением, В……………………………………………………………………………. 220 _ 33
частотой, Гц……………………………………………………………………………………50 ±1
от встроенной аккумуляторной батареи напряжением, В…………………от 5,5 до 9
габаритные размеры весов, размеры ГПУ и масса весов, в зависимости от обозначения индекса ГПУ и максимальной нагрузки (Max), представлены в таблице 3.

Обозначение индекса ГПУ	Max, кг	Размеры ГПУ, мм, не более	Габаритные размеры весов, мм, не более	Масса весов, кг, не более
	3
200	6	300х200	300х200х50	8
200	15	300х200	300х200х50	8
	30
	6
300	15	325х275	325х275х55	9
	30
	15
400	30	400х300	400х300х65	13
400	60	400х300	400х300х65	13
	150
500	60	450х350	450х350х65	15
500	150	450х350	450х350х65	15

table border="1" width="100%"> Наименование характеристики Значение Пределы допускаемой погрешности устройства установки на нуль, г ±0,25 е Показания индикации массы, кг, не более Мах + 9 е Диапазон установки на нуль и слежения за нулём, % от Max, не более 4 Диапазон первоначальной установки нуля, % от Max, не более 20 Диапазон рабочих температур, °С от -10 до +40 Параметры электрического питания:

— от сети переменного тока (через адаптер электропитания):

— напряжением, В

— частотой, Гц

— от встраиваемой аккумуляторной батареи напряжением, В

от 195,5 до 253 от 49 до 51 от 5,5 до 7 Потребляемая мощность, В-А, не более 10 p>
