Назначение: для дистанционных измерений скорости и направления воздушного потока (ветра), атмосферного давления, температуры и относительной влажности воздуха.
Принцип действия станций метеорологических М-49М основан на преобразовании метеорологических параметров: температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока (ветра) в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте станций метеорологических М-49М, и (или) дисплея персонального компьютера при применении прикладной программы «Ме1ео8ауе».
Станции метеорологические М-49М изготавливаются в 7 вариантах исполнения.

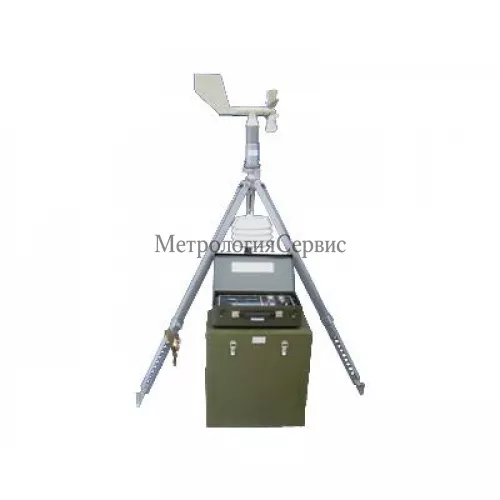

Чувствительным элементом первичного преобразователя скорости воздушного потока (ветра) служит восьмилопастная вертушка, а для определения направления — флюгарка. Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания, закрепляемой на конце мачты. В зависимости от комплектации в станции метеорологические М-49М включаются либо датчик ветра М-127, либо датчик ветра малогабаритный ДВМ, имеющие различные диапазоны измерений скорости ветра.
Вращение восьмилопастной вертушки и изменение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах. Значения скорости и направления воздушного потока на выходе датчика представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.
Первичный измерительный преобразователь (ПИП) канала измерений относительной влажности воздуха представляет собой сорбционно-ёмкостной чувствительный элемент, принцип действия которого основан на зависимости диэлектрической проницаемости полимерного влагочувствительного слоя от влажности окружающей воздушной среды. Чувствительный элемент включен в цепь электрического генератора, частота которого изменяется пропорционально относительной влажности воздуха.
В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала. Температура точки росы влаги в диапазоне от плюс 5 до плюс 50 °С определяется программно на основе результатов измерений относительной влажности и температуры воздуха.
Чувствительные элементы температуры и относительной влажности вместе с вторичными преобразователями измерительных каналов помещены в кожухи и закреплены внутри жалюзийной защиты от солнечного перегрева и атмосферных осадков.
В качестве ПИП канала измерения атмосферного давления используется кварцевый резонатор, преобразующий значения атмосферного давления в частоту электрического сигнала.
Обмен данными с персональным компьютером (в дальнейшем — ПК) производится по последовательному интерфейсу RS-232. Специальное программное обеспечение, функционирующее на ПК, отображает и сохраняет результаты измерений метеорологических параметров.
Какая цена Поверка станции метеорологической М-49М? Чтобы получить информацию о стоимости «Поверка станции метеорологической М-49М», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу МП-РТ-3478-443-2017 «ГСИ. Станции метеорологические М-49М. Методика поверки», утвержденному ФБУ «Ростест-Москва» 15 мая 2017 года. Основные средства поверки:
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде голографической наклейки или оттиска поверительного клейма
Наименование характеристики | Значение |
Электрическое питание:
от сети переменного тока частотой 50 ±1Гц, В при питании от источника постоянного тока, В |
220 -23
12 ± 1 или 12 ± 1 и 24 ± 1 (в зависимости от варианта исполнения) |
Потребляемая мощность:
от сети переменного тока, В •А, не более от источника постоянного тока, Вт, не более |
35
15 |
Условия эксплуатации:
Температура окружающего воздуха при влажности до 98 %, °С Температура окружающего воздуха при влажности до 80 %, °С (пульт и метеоадаптер, предназначенные для эксплуатации в помещениях) |
от -50 до +50 от +5 до +40 |
Температура хранения, °С | от -50 до +50 |
Относительная влажность окружающего воздуха, % | от 5 до 98 (без конденсации) |
Защита от пыли и влаги (датчики стационарных и полевых вариантов исполнения и пульты полевых вариантов исполнения) | IP53 |
— при использовании датчика ветра ДВМ, м/с
от 1,5 до 60— при использовании датчика ветра М-127, м/с
— при использовании датчика ветра ДВМ, м/с
±(0,5 + 0,05V) ±(0,3 + 0,05V), где V -значение скорости Пределы допускаемой абсолютной погрешности при измере- нии направления воздушного потока, градусы ± 10 Пределы допускаемой абсолютной погрешности при измерении атмосферного давления, гПа (мм рт. ст.) f 2,0 (f 1,5) Пределы допускаемой абсолютной погрешности при измерении температуры воздуха, °С f 0,8 Пределы допускаемой относительной погрешности при измерении относительной влажности воздуха, °/о Х10 Пределы допускаемой абсолютной погрешности при определение температуры точки росы, °С f 7,0 Порог чувствительности датчиков по скорости:— при использовании датчика ветра М-127, не более, м/с — при использовании датчика ветра ДВМ, не более, м/с
0,8от сети переменного тока частотой 50 ±1Гц, В при питании от постоянного тока, В
220+22-3312 + 1 или 24 + 1 (в зависимости от варианта исполнения)
Потребляемая мощность:От сети переменного тока, В•А, не более От сети постоянного тока, Вт, не более
35Диапазон температур окружающего воздуха при влажности до 98 °/о, ОС (датчики стационарных и полевого вариантов испол- нения и пульт полевого варианта исполнения)
от минус 50 до 50Диапазон температур окружающего воздуха при влажности до 80 °/о, ОС (пульт и метеоадаптер, предназначенные для эксплуа- тации в помещениях) | от 5 до 40 |
Средний срок службы, лет | 8 |
Средняя наработка на отказ, ч | 16000 |
Обозначение составных частей |
Наименование составных частей |
Габаритные размеры, мм, не более |
Масса, кг, не более |
||
длина | ширина | высота | |||
ЯИКТ.301317.006 | Штатив | 1040 (1600) |
185 | 185 | 5,5 |
ЯИКТ.402139.002 | Датчик ветра малогабаритный ДВМ | 380 | 194 | 412 | 2,0 |
ЯИКТ.408715.001 | Блок датчиков температуры и влажности ДТВ | 240 | 197 | 230 | 3,0 |
ЯИКТ.408715.002 | Блок датчиков температуры и влажности ДТВ | 240 | 197 | 150 | 1,5 |
ЯИКТ.468364.008 | Пульт с датчиком давления | 260 | 210 | 140 | 5,0 |
ЯИКТ.468364.008-01 | Пульт с датчиком давления | 260 | 210 | 140 | 5,0 |
ЯИКТ.468364.012 | Метеоадаптер компьютерный | 215 | 140 | 80 | 2,0 |
ЯИКТ.468364.013 | Пульт с датчиком давления | 355 | 185 | 125 | 5,0 |
ЯИКТ.685631.005 | Кабель | 30000 | 030 | — | 4,2 |
ЯИКТ.685631.005-03 | Кабель | 10000 | 030 | — | 1,6 |
ЯИКТ.685631.009 | Кабель | 2000 | 40 | 20 | 0,05 |
ЯИКТ.685631.015 | Кабель | 2000 | 030 | — | 0,1 |
ЯИКТ.685631.016 | Кабель | 20000 | 45 | 30 | 1,4 |
Л82.788.004 | Датчик ветра М-127 | 640 | 290 | 695 | 6,5 |
Л86.644.066 | Кабель | 30000 | 30 | 60 | 3,8 |
Л86.644.066-04 | Кабель | 10000 | 30 | 60 | 1,6 |
Блок электропитания УМ50А-22024-СГ.б
с сетевым шнуром |
200 | 75 | 35 | 1,0 |
