Услуга - Поверка меры длины концевые плоскопараллельные Micron

Номер в ГРСИ РФ:

51479-12

Производитель / заявитель:

MICRONTOOLS S.P.O.

Методика поверки:

МИ 1604-87, МИ 2186-92, МИ 2079-

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка меры длины концевые плоскопараллельные Micron

Назначение: для использования в качестве эталонов сравнения и рабочих эталонов в области линейных измерений, для поверки и градуировки измерительного инструмента и приборов, для настройки приборов для линейных измерений всех типов.

Поверка меры длины концевые плоскопараллельные Micron

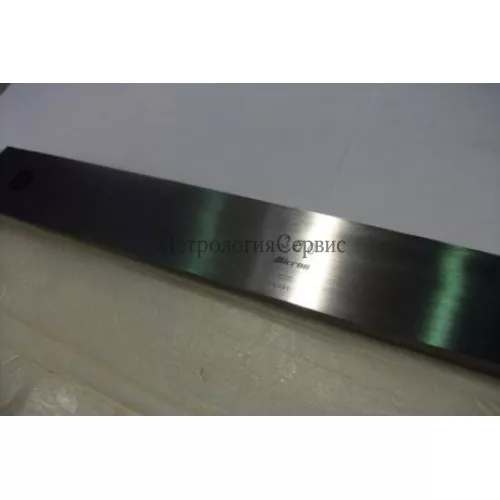

Концевые меры изготавливаются из стали, которая имеет высокую износостойкость и обеспечивает хорошую притираемость к стеклянным пластинам и друг к другу. Концевые меры имеют форму прямоугольного параллелепипеда с двумя плоскими взаимно параллельными измерительными поверхностями. Концевые меры выпускаются наборами. Наборы концевых мер различаются между собой количеством и номинальными размерами мер.

Какая цена Поверка меры длины концевые плоскопараллельные Micron? Чтобы получить информацию о стоимости «Поверка меры длины концевые плоскопараллельные Micron», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документами:

МИ 1604-87 «Методические указания. Меры длины концевые плоскопараллельные. Общие требования к методикам поверки»;
МИ 2186-92 «Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной свыше 100 до 1000 мм. Методика поверки»;
МИ 2079-90 «ГСИ. Меры длины концевые плоскопараллельные образцовые 3-4-го разрядов и рабочие классов точности 1-5 длиной до 100 мм. Методика поверки»;
ГОСТ 8.367-79 «Меры длины концевые плоскопараллельные образцовые 1-2-го разрядов и рабочие классов точности 00 и 0 длиной до 1000 мм. Методы и средства поверки».

Сведения о методах измерений

Метод измерений изложен в разделе «Порядок работы» паспорта мер длины концевых плоскопараллельных Micron.

Нормативная и техническая документация, устанавливающая требования к мерам длины концевым плоскопараллельным Micron

МИ 2060-90 Рекомендация «ГСИ. Г осударственная поверочная схема для средств измерений длины в диапазоне 110-6 …50 м и длин волн в диапазоне 0,2…50 мкм».
Техническая документация фирмы MICRONTOOLS S.P.O., Чешская Республика.

Номер набора	Число мер в наборе	Градация мер в наборе, мм	Номинальные значения длины мер, мм	Число мер	Класс точности
1	2	3	4	5	6
1	83	—	1,005	1	К; 0, 1, 2
		0,01	от 1,0 до 1,5 вкл.	51
		0,1	от 1,6 до 2,0 вкл.	5
		0,5	0,5	1
		0,5	от 2,5 до 10,0 вкл.	16
		10	от 20 до 100 вкл.	9
2	38	—	1,005	1	К; 0, 1, 2
		0,01	от 1,0 до 1,1 вкл.	11
		0,1	от 1,2 до 2,0 вкл.	9
		1	от 3 до 10 вкл.	8
		10	от 20 до 100 вкл.	9

1	2	3	4	5	6
3	112	—	1,005	1	К; 0, 1, 2
		0,01	от 1,0 до 1,5 вкл.	51
		0,1	от 1,6 до 2,0 вкл.	5
		0,5	0,5	1
		0,5	от 2,5 до 25,0 вкл.	46
		10	от 30 до 100 вкл.	8
4	11	0,001	от 2,00 до 2,01 вкл.	11	К; 0, 1, 2
5	11	0,001	от 1,99 до 2,00 вкл.	11	К; 0, 1, 2
6	11	0,001	от 1,00 до 1,01 вкл.	11	К; 0, 1, 2
7	11	0,001	от 0,99 до 1,00 вкл.	11	К; 0, 1, 2
8	8	25	от 125 до 200 вкл.	4	К; 0, 1, 2
		50	от 250 до 300 вкл.	2
		100	от 400 до 500 вкл.	2
9	10	100	от 100 до 1000 вкл.	10	К; 0, 1, 2
10	20	0,01	от 0,1 до 0,29 вкл.	20	К; 0, 1, 2
11	43	0,01	от 0,3 до 0,7 вкл.	41	К; 0, 1, 2
11	43	0,1	от 0,8 до 0,9 вкл.	2	К; 0, 1, 2
12	74	—	1,005	1	К; 0, 1, 2
		0,01	от 0,9 до 1,5 вкл.	61
		0,1	от 1,6 до 2 вкл.	5
		—	0,5	1
		0,5	от 2,5 до 5 вкл.	6
16	19	0,001	от 0,991 до 1,009 вкл.	19	К; 0, 1, 2
18	2	—	1	2	К; 0, 1, 2
20	23	—	0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43; 0,46; 0,57; 0,7; 0,9; 1,0; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5		К; 0, 1, 2
21	20	—	5,12; 10,24; 15,36; 21,50; 25,00; 30,12; 35,24; 40,36; 46,50; 50,00; 55,12; 60,24; 65,36; 71,50; 75,00; 80,12; 85,24; 90,36; 96,50; 100,00	—	К; 0, 1, 2
22	7	—	21,2; 51,4; 71,5; 101,6; 126,8; 150,0; 175,0	—	К; 0, 1, 2

Допускаемые отклонения длины концевых мер от номинальной при температуре 20 °С и отклонения от плоскопараллельности измерительных поверхностей не превышают значений.

Номинальные значения длины концевых мер, мм	Допускаемые отклонения
	длины от номинального значения ± мкм, для классов точности				от плоскопараллельности мкм, для классов точности
	К	0	1	2	К	0	1	2
1	2	3	4	5	6	7	8	9
От 0,5 до 10 вкл.	0,20	0,12	0,20	0,45	0,05	0,10	0,16	0,30
Св. 10 до 25 вкл.	0,30	0,14	0,30	0,60	0,05	0,10	0,16	0,30
Св. 25 до 50 вкл.	0,40	0,20	0,40	0,80	0,06	0,10	0,18	0,30
Св. 50 до 75 вкл.	0,50	0,25	0,50	1,00	0,06	0,12	0,18	0,35
Св. 75 до 100 вкл.	0,60	0,30	0,60	1,20	0,07	0,12	0,20	0,35
Св. 100 до 150 вкл.	0,80	0,40	0,80	1,60	0,08	0,14	0,20	0,40
Св.150 до 200 вкл.	1,00	0,50	1,00	2,00	0,09	0,16	0,25	0,40
Св. 200 до 250 вкл.	1,20	0,60	1,20	2,40	0,10	0,16	0,25	0,45

1	2	3	4	5	6	7	8	9
Св. 250 до 300 вкл.	1,40	0,70	1,40	2,80	0,10	0,18	0,25	0,50
Св. 300 до 400 вкл.	1,80	0,90	1,80	3,60	0,12	0,20	0,30	0,50
Св. 400 до 500 вкл.	2,20	1,10	2,20	4,40	0,14	0,25	0,35	0,60
Св. 500 до 600 вкл.	2,60	1,30	2,60	5,00	0,16	0,25	0,40	0,70
Св. 600 до 700 вкл.	3,00	1,50	3,00	6,00	0,18	0,30	0,45	0,70
Св. 700 до 800 вкл.	3,40	1,70	3,40	6,50	0,20	0,30	0,50	0,80
Св. 800 до 900 вкл.	3,80	1,90	3,80	7,50	0,20	0,35	0,50	0,90
Св. 900 до 1000 вкл.	4,20	2,00	4,20	8,00	0,25	0,40	0,60	1,00

Диапазон рабочих температур от +10 до +30 °С. Относительная влажность воздуха не более 80 %.

Номинальные значения длины, мм	Размер поперечного сечения, мм
От 0,5 до 10 Свыше 10 до 1000	30 x 9 35 x 9

Притираемость концевых мер класса точности К и 0 к плоской нижней стеклянной пластине всей измерительной поверхностью должна быть без интерференционных полос и оттенков, наблюдаемых в белом свете. Для концевых мер классов точности 1 и 2 притираемость должна быть без интерференционных полос, допускаются оттенки в виде светлых пятен, наблюдаемых в белом свете.

Параметр шероховатости Rz измерительных поверхностей концевых мер должен быть не более 0,063 мкм по ГОСТ 2789-73.

Края измерительных поверхностей концевых мер должны быть закруглены до радиуса, не превышающего 0,3 мм, или иметь фаски не более 0,3 мм.

Концевые меры изготавливаются из стали с температурным коэффициентом линейного расширения (11,5±1,0)x10-6 К-1, при температуре от 10 до 30 оС.

Допускаемое отклонение от перпендикулярности нерабочих поверхностей относительно измерительных поверхностей должен соответствовать значению в таблице.

Номинальные значения длины мер, мм	Допускаемое отклонение от перпендикулярности, мкм
от 10 до 25	50
св. 25 до 60	70
св. 60 до 150	100
св. 150 до 400	140
св. 400 до 1000	180

Изменение длины концевых мер в течение года вследствие нестабильности материала не превышают значений, приведенных в таблице 5.

Классы точности мер	Допускаемое изменение длины меры (l, мм) в течение года, мкм
К и 0	± (0,02 + 0,25-10-6-l)
1 и 2	± (0,05 + 0,5-10-6-l)

Требования к стабильности концевых мер во времени обеспечиваются изготовителем при условии, что концевые меры не подвергаются резким температурным воздействиям, вибрациям и ударам, а также влияниям магнитных полей.
