Назначение: для измерений избыточного и вакуумметрического давления некристаллизующихся жидкостей, паров, газов, в том числе кислорода, аммиака, ацетилена, сероводородосодержащих сред, хладонов 12, 13, 22, 134а, 142, 404а, 502, газоводонефтяной эмульсии, нефти и нефтепродуктов.

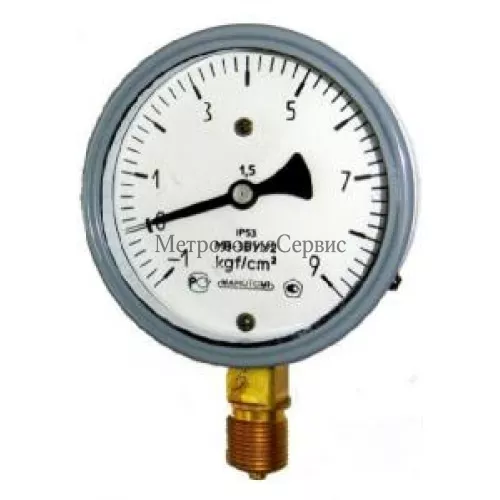

Поверка манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ
Принцип действия приборов основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины, один конец которой неподвижно соединен с держателем, а другой конец подвижный, связан с трибко-секторным механизмом. Перемещение конца трубчатой пружины преобразуется в поворот указательной стрелки.
Приборы М-3ВУ, МВ-3ВУ, В-3ВУ изготавливаются в корпусе диаметром 100 мм, М-4ВУ, МВ-4ВУ, В-4ВУ — в корпусе диаметром 160 мм.
Приборы М-3ВУ, МВ-3ВУ, В-3ВУ изготавливаются с радиальным штуцером без фланца, с радиальным штуцером с задним расположением фланца и с осевым штуцером без фланца; приборы исполнения «Кс» — с радиальным и осевым штуцером без фланца и с задним расположением фланца.
Виброустойчивость приборов М-3ВУ, МВ-3ВУ, В-3ВУ достигается за счёт жидкостного демпфирования осей трибки и сектора. Нижняя плата механизма армирована поликамидом в виде двух цилиндрических колпачков. На цапфы осей трибки и сектора посажены барабаны. В цилиндрический зазор между барабаном и колпачком введена демпфирующая жидкость. При повороте трибки и оси сектора жидкостное трение в зазоре создаёт демпфирующую силу.
Виброустойчивость приборов М-3ВУКс, МВ-3ВУКс, В-3ВУКс и М-4ВУКс, МВ-4ВУКс, В-4ВУКс обеспечивается за счет заполнения полости корпуса полиметилсилоксановой жидкостью.
По заказу потребителя манометры с верхним значением диапазона показаний до 25 МПа (250 кгс/см ) могут выдерживать кратковременные, до 15 с., перегрузки — 200 % верхнего значения диапазона показаний.
По заказу потребителя приборы могут иметь корректор нуля или контрольную стрелку или указатель предельного давления.
Модификация приборов: Кс — коррозионностойкие, измеряемой средой являются жидкий, газообразный и водный раствор аммиака, сероводородосодержащие среды.
Код заказа манометров:
М/МВ/В-ХВУКсХХ-ХХХХ — ХХ — ХХ — АЭС-кл. б. 3 — ХХ — ХХ — ХХ — ХХ — Э — ТУ 25-7310.041-2014 условное обозначение (3 — диаметр корпуса 100 мм 4 — диаметр корпуса 160 мм) коррозионостойское исполнение климатического исполнения верхнее значение диапазона показаний (По требованию потребителя оговаривается наличие предельной отметки: например, 100/75) единицы измерения давления класс точности для атомных станций — «АЭС», Класс безопасности наименование измеряемой среды при специальном исполнении прибора (кислород, ацетилен, марка хладона и др.)
конструктивное исполнение:
- наличие фланца, демфера, расположение штуцера степень защиты, материал корпуса, резьба штуцера дополнительные данные (цена деления, иностр. язык для сопровод. документации, с контрольной стрелкой, наличие корректора нуля, кратковременная перегрузка).
- За базовое исполнение приняты следующие исполнения приборов: степень защиты — IP54; единица измерения кгс/см ; резьба присоединительного штуцера М20х1,5-8g; без фланца; радиальный штуцер; без демпфера; класс точности 1,5; для АЭС — класс безопасности 4, первичная поверка ОАО «Манотомь».
- В схеме кода заказа прибора не указываются данные базового исполнения общего вида манометров, мановакуумметров, вакуумметров показывающих виброустойчивых М-ВУ, МВ-ВУ, В-ВУ с зоной перегрузки.
Программное обеспечение
отсутствует.
