Назначение: для поверки и настройки электромеханических и электронных реле напряжения, тока и времени, применяются в системе релейной защиты и автоматики распределительных сетей, агрегатов, генераторов и двигателей напряжением 0,4 и 6-35 кВ.
Поверка устройств проверки простых защит Нептун, Нептун-2

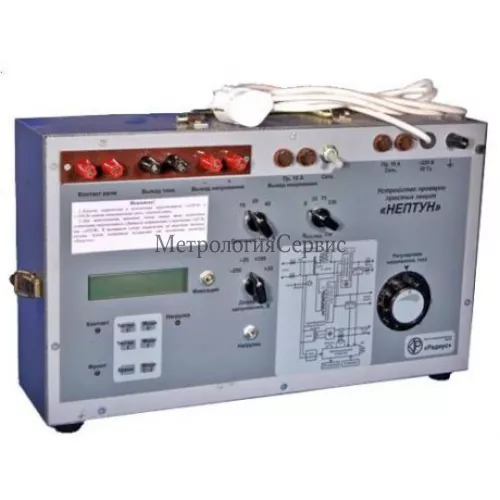

Устройства проверки простых защит «Непзую> и«Нептун-2» являются переносными функционалыю и. конструктивно законченными устройствами. Устройства выполнены одвоблочвыми со съемной крышкой, под которой расположены входные и выходные клеммы, клавиатура, индикаторы, переключатели, тумблеры и другие органы управления.
Устройства работают под управлением микропроцессора с встроенным АЦГI, который также поддерживает работу жыдкокристаллического дисплеи, клавиатуры и звукового сигнала.
Устройство содержит 4 датчика устройства для измерения напряжения и силы постоянного к переменного тока., выполненные на эффекте Холла.
Аналоговая часть устройств включает формирователь опорных напряжений, усилителя сигналов постоянного и переменного тока.
В состав силовой части входят; регулировочный автотраисформатор с максимальным выходным напряжением 240 В. нагрузочный трансформатор с четырьмя вторичными обмотками и переключателем выходных обмоток, траисформатор и выпрямитель вспомогательного изодировавного источника питания контактов проверяемого роде, выпрямитель с сглаживающим фильтром для получения постоянного напряжения напала напряжения, переключатель режимов работы канала напряжения устройства, выключатели нагрузки и питания устройства.
Для удобства проверки различных типов реле выходные клеммы канала напряжения и канала тока выведены раздельно.
Устройства обеспечивают возможность проверки характеристик реле напряжения подачей плавно регулируемого переменного или постоянного напряжения с измерением его значения в индикацией момента срабатывания контактов проверяемого реле.
Устройства обеспечивают возможность проверки характеристик реле тока подачей переменного тока плавно регулируемой силы с измерением его значения и индикацией момента срабатывания контактов проверяемого реле. Устройства обеспечивают возможность проверки временных характеристик реле напряжения, тока и времени подачей предварительно установленного переменного или постоянного напряжения и переменного тока с измерением времени срабатывания и отпускания.
Работа схемы устройства определяется программой, записаыной в микросхему памяти. При включении питания автоматически проверяются основные элементы устройства:
- информация ПЗУ на сохранность по контрольной сумме;
- работоспособность всех ячеек ОЗУ путем записи и считывания различных кодов; работа обоих программируемых таймеров по прерывакию процессора;
- работоспособность АЦП по значению канала 37, к которому подводится половина напряжения питания +5 В;
- микросхема обслуживания индикатора и клавиатуры.
