Поверка генератора сигнала высокочастотных N9310A

Name: Поверка генератора сигнала высокочастотных N9310A
Brand: Keysight Technologies
Price: 6000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка генератора сигнала высокочастотных N9310A

Номер в ГРСИ РФ:

61497-15

Производитель / заявитель:

Keysight Technologies

Методика поверки:

МП РТ 2233-2015

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 6000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка генератора сигнала высокочастотных N9310A

Назначение: для генерирования стабильных по частоте и мощности немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции в диапазоне частот от 9 кГц до 3000 МГц.

Поверка генератора сигнала высокочастотных N9310A

Принцип действия приборов основан на формировании задающего высокостабильного сигнала генератором опорной частоты (внутренним или внешним) и расширении частотного диапазона высокочастотным синтезатором. С выхода синтезатора сигнал поступает на усилитель и выходной аттенюатор, далее на выходной разъем. Кроме воспроизведения немодулированного сигнала предусмотрены режимы амплитудной, частотной, фазовой и импульсной модуляций (внутренней и внешней), режим качания частоты и уровня, режим векторной модуляции.

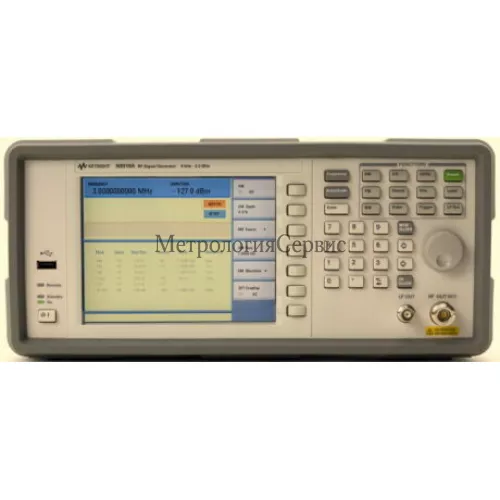

Генераторы выполнены в корпусе настольного исполнения. На передней панели генераторов расположены: жидкокристаллический дисплей для отображения режимов работы и значений параметров воспроизводимых сигналов; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; разъем основного выхода прибора для выдачи различных видов сигналов; разъем выхода низкочастотного генератора и разъем интерфейса дистанционного управления USB.

На задней панели генераторов расположены: разъем сетевого питания; разъемы внешнего запуска, выхода и входа сигнала опорной частоты 10 МГц (2 МГц, 5 МГц); разъемы для входа внешнего аналогового модулирующего сигнала, разъемы для входа внешних модулирующих сигналов векторной модуляции; разъемы USB интерфейса; разъем для подключения внешнего монитора.

Программное обеспечение

Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. ПО не влияет на метрологические характеристики прибора.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» согласно Р 50.2.077-2014.

Общие сведения о программном обеспечении приведены в таблице 1.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	N9310A RF Signal Generator Firmware
Номер версии (идентификационный номер) ПО	А.02.20 и выше
Цифровой идентификатор ПО	нет данных
Алгоритм вычисления	MD5

Какая цена Поверка генератора сигнала высокочастотных N9310A? Чтобы получить информацию о стоимости «Поверка генератора сигнала высокочастотных N9310A», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП РТ 2233-2015 «ГСИ. Генераторы сигналов высокочастотные N9310A. Методика поверки», утвержденному ФБУ «Ростест-Москва» 23.04.2015 г.

Основные средства поверки:

стандарт частоты рубидиевый GPS-12RR, Госреестр 43830-10, ПГ ± 5-10-10 за 1 год;
анализатор спектра Е4443А, Госреестр 56128-14 (опция 233), диапазон частот 3 Гц -6,7 ГГц, погрешность измерения амплитуды на частотах до 3 ГГц, ± 0,3 дБ;
блок измерительный ваттметра N1914A с преобразователем Е9304А, Госреестр 57386-14, диапазон частот от 9 кГц до 6 ГГц, ± 0,1 дБ;
частотомер универсальный CNT-90XL, Госреестр 41567-09, погрешность измерения частоты ± 2-10? за 1 год.

Сведения о методах измерений

Методы измерений изложены в Руководстве по эксплуатации на генераторы сигналов высокочастотные N9310A.

Нормативные и технические документы

ГОСТ 22261-94 “Средства измерений электрических и магнитных величин. Общие технические условия”.
Техническая документация изготовителя фирмы «Keysight Technologies Company Ltd.», Китай.

Параметр	Диапазон, погрешность
Частотные параметры
Диапазон частот выходного сигнала	от 9 кГц до 3 ГГц
Разрешение, Гц	0,1
Частота внутреннего опорного генератора, МГц	10
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора — опция PFR	± 1- 10-6 ± 1- 10-7

Параметры выходной мощности
Диапазон установки мощности выходного сигнала на нагрузке 50 Ом, дБмВт		от минус 127 до плюс 13
Разрешение, дБ		0,1
Пределы допускаемой абсолютной погрешности установки мощности выходного сигнала1, дБ		± 1
Параметры формы сигнала
Уровень гармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты2, дБн			< минус 30
Уровень негармонических составляющих синусоидального сигнала по отношению к уровню сигнала несущей частоты3, дБн			< минус 50
Параметры модуляции Частотная модуляция:
Диапазон частот несущей частоты	от 100 кГц до 3 ГГц
Диапазон модулирующих частот	от 20 Гц до 80 кГц
Диапазон установки девиации частоты	от 20 Гц до 100 кГц
Пределы допускаемой абсолютной погрешности установки девиации частоты AF4	±(5x10-2xAF + 300) Гц
Коэффициент гармоник огибающей ЧМ сигнала5, %	< 1
Амплитудная модуляция:
Диапазон частот несущей частоты	от 100 кГц до 3 ГГц
Диапазон модулирующих частот	от 20 Гц до 20 кГц
Диапазон установки коэффициента амплитудной модуляции (Кам), %	от 0 до 100
Пределы допускаемой абсолютной погрешности установки коэффициента амплитудной модуляции Кам6	± (0,05Кам + 0,2) %
Коэффициент гармоник огибающей АМ сигнала , %	< 2
Фазовая модуляция:
Диапазон частот несущей частоты	от 100 кГц до 3 ГГц
Диапазон модулирующих частот Гм	от 300 Гц до 20 кГц
Диапазон установки девиации фазы	(0.. .10) рад при Гм < 10 кГц (0…5) рад при 10 кГц < Гм < 20 кГц
Пределы допускаемой абсолютной погрешности 8 установки девиации фазы АФ	±(5х10-2хАФ + 0,2) рад
Коэффициент гармоник огибающей ФМ сигнала9, %	< 1,5
