Назначение: для статического измерения массы.
Поверка промышленных весов PBx
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного тензорезисторного датчика (далее-датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал от датчика преобразуется в цифровой вид аналого-цифровым преобразователем (АЦП), который располагается внутри грузоприёмного устройства (далее — ГПУ) или терминала, и выводится для индикации на дисплей.

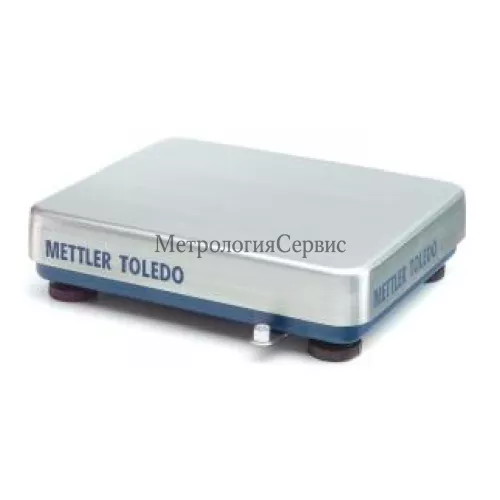

Конструктивно весы состоят из ГПУ со встроенными датчиками и терминала, соединённых между собой кабелем.
В весах используются:
- датчики 0785, 0795, 0805, 0708, 0709;
- терминалы ACT350, IND131, IND331, IND231, IND236, IND570, IND690, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689, IND226x, IND256x, IND570x, IND570xx, IND560xx, IND690xx, IND560x, ICS466x, производства «Mettler-Toledo».
В терминалы можно устанавливать различные интерфейсы передачи данных: RS232, RS422/485, CL20mA, Ethernet, USB-slave, Bluetooth, WLAN, Analog Output, Allen-Bradley RIO, ProfiBus DP, Profinet IO, ControlNet, Eternet/IP, Modbus RTU, Modbus Plus и DeviceNet;
К терминалам можно подключать периферийные устройства: принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры и компьютеры.
Терминалы различаются материалом корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:
- ACT350 — IP20;
- IND131/331 — IP20/IP69k/IP65/ IP66;
- IND231/IND236 — IP54/ IP65/IP67;
- IND226x, IND256x IND570, IND570x, IND570xx, IND560x, IND560xx, IND690, IND690xx, ICS466x, IND780, IND890, ICS425, ICS435, ICS445, ICS465, ICS685, ICS429, ICS439, ICS449, ICS469, ICS689 — IP69k.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство индикация отклонения от нуля (п. 4.5.5.);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирование (п. Т.2.7.4);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
На терминале прикрепляется табличка, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- класс точности по ГОСТ OIML R 76-1-2011;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- знак утверждения типа средств измерений;
- заводской номер.
Весы изготавливаются однодиапазонными и двухинтервальными в двух конструктивных исполнениях:
- рама из окрашенной стали, весовая крышка из нержавеющей стали;
- полностью из нержавеющей стали.
Дополнительно весы могут быть укомплектованы стойками для крепления терминала, роликовыми и шариковыми конвейерами, удлинительными кабелями и другими устройствами в соответствии с инструкцией по эксплуатации весов.
Весы выпускаются в пополнениях, которые отличаются друг от друга значением максимальной нагрузки, режимами взвешивания, размерами грузоприемной платформы, типами подключаемых терминалов и датчиков.
Программное обеспечение
Терминалы имеют встроенное программное обеспечение (ПО) и отличаются наличием клавиш ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО терминалов делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО. Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО СИ и измеренных данных.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) |
Значение для терминала |
ACT350
IND256x |
ICS4 5 ICS685 ICS4 9 ICS689 ICS466x |
IND231
IND236 |
IND131
IND331 |
IND226x |
Идентиф икационное наименование ПО |
1.xx.xxxx |
AA-BB-01.dd.ee |
1.00.00xx |
Lх.xx |
198005
L1.xx |
Номер версии (идентификационный номер) ПО |
1.xx.xxxx |
1.x.x |
1.00.00xx |
Lх.xx |
198005
L1.xx |
Цифровой идентификатор ПО |
-* |
где — х принимает значения от 0 до 9.
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение для терминала |
IND690
IND690xx |
IND570
IND570x
IND570xx |
IND560xx |
IND780 |
IND890 |
Идентиф икационное наименование ПО |
V2.xx |
1.00.yyyy |
3.xx
4.xx |
MCN 1.x |
Boot Service Scale Lock Scale Module Scale Server |
Номер версии (идентификационный номер) ПО |
V2.xx |
1.00.yyyy |
3.xx
4.xx |
1xyy
2.x.yy
3.x.yy
4.x.yy
5.x.yy |
V1.1.3
V1.1.xx
V1.1.xx
V1.x.xx |
Цифровой |
|
|
-* |
|
|
идентификатор ПО |
|
|
|
|
|
где — х, у принимают значения от 0 до 9. |
|
|
|
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или |
прочитано через какой |
-либо интерфейс после опломбирования |
|
