Заказать Поверка акселерометра пьезоэлектрического 4381
Акселерометр пьезоэлектрический 4371 используется для измерения виброускорения, а также могут применяться в нефтяной, газовой, энергетической и других отраслях промышленности, где необходимо измерять параметры вибрации. Поверка акселерометра пьезоэлектрического 4381 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка акселерометра пьезоэлектрического 4381
Акселерометры представляют собой пьезоэлектрический вибропреобразователь инерционного типа, использующий прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
Акселерометры могут иметь выход по напряжению (DeltaTron), либо зарядовый выход. В последнем случае они должны использоваться с внешним усилителем заряда. К акселерометрам типа DeltaTron относятся модели 4394, 4395, 4396, 4397, 4398 и 4399.
Акселерометры моделей 4394, 4395 и 4396 имеют изолированное основание. Во всех акселерометрах используется деформация сдвига.
В зависимости от допуска на чувствительность акселерометры подразделяются на DeltaShear «V» и Uni-Gain. В акселерометрах типа Uni-Gain чувствительность регулируется при изготовлении в пределах 2 % от номинального значения. Все акселерометры DeltaTron типа Uni-Gain калибруются индивидуально и взаимозаменемы.
Акселерометры моделей 4321, 4321V и 4326 (4326А и 4326А-001) – трехосевые; моделей 4370, 4370V, 4382, 4382V, 4384 и 4384V – миниатюрные; моделей 4371, 4371V, 4374, 4375, 4375V, 4381, 4381V, 4383, 4383V, 4393 и 4393V – миниатюрные с боковым разъемом; моделей 4378 и 4379 – высокочувствительные; моделей 4394, 4395, 4396, 4397,
4398 и 4399 – DeltaTron акселерометры; моделей 4391и 4391V– с изолированным основанием.

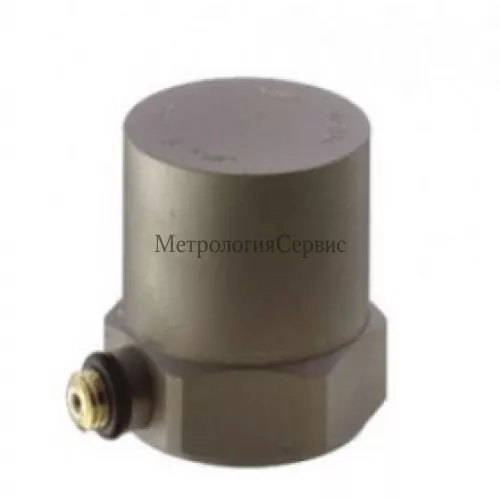

Акселерометры 4381 Bruel&Kjaer выполнены по технологической схеме DeltaShear®, в которой чувствительные к ускорению пьезоэлектрические пластинки из PZT-керамики (Plumbum-Zirconium-Titanium) в исходном состоянии не свободны, а нагружены с помощью специального, прижимного кольца. Благодаря статической предварительной нагрузке удается сдвинуть характеристики пьезоэлементов в область высокой линейности, чего нельзя сказать об области вблизи нулевой нагрузки на чувствительные элементы датчиков вибрации. Схема DeltaShear включает три пьезоэлектрических чувствительных элемента, что может ввести в заблуждение неопытного экспериментатора, который может предположить, что речь идет о трехосевом вибродатчике, хотя в действительности речь идет о типичном по функции (но не по конструкции) одноосевом акселерометре.
Датчики вибрационного ускорения 4381 демонстрируют чувствительность, на порядок превосходящей таковую у аналогичных вибродатчиков (с такой же верхней граничной частотой).
В отличие от акселерометров 4370, характерной особенностью вибродатчиков 4381 является боковое расположение коннектора (10–32UNF).
Для увеличения резонансной частоты вибродатчиков в смонтированном состоянии рекомендуется их крепление на поверхности испытываемого на вибростенде, или являющегося источником вибрации объекта с помощью резьбой шпильки, поставляемой в комплекте с датчиком. Если повреждение поверхности испытываемого объекта нежелательно, то можно применить и другие способы монтажа, но с потерей верхней части частотного диапазона линейности характеристики. Это надо учитывать при исследовании объектов, поверхности которых не должны пострадать при испытаниях.
Особенности применения акселерометров 4381, 4381 V
- Благодаря тому, что акселерометры 4381, 4381 V являются термостойкими и могут успешно применяться , как при обычных, так и при экстремальных температурах (от -74°C до 250°C) установка их на объект, исследуемый на высокотемпературных или низкотемпературных вибростендах, дает возможность получать параметры вибрации при изменении температурного фона в широком диапазоне без смены датчиков.
- Высокая чувствительность (10 пК/(м/с²)) дает возможность измерять малые ускорения с высокой точностью.
- Высокое значение отношения чувствительности к массе вибродатчика.
- Высокое значение резонансной частоты.
- Долговременно стабильные параметры, благодаря сварному стальному корпусу.
Рекомендуемое применение датчиков вибрации 4381, 4381 V.
Акселерометры (датчики вибрации) 4381, 4381 V Bruel&Kjaer, являющиеся универсальными датчиками ускорения при измерениях вибрации по одной оси и ударных воздействий на испытываемые конструкции, чаще всего используются при выполнении следующих видов вибрационных испытаний и измерений:
- Измерения ускорений при экспериментальных исследованиях особо чувствительных к вибрациям объектов на вибростендах на малых частотах и при малых значениях ускорений. Мониторинг процессов вибрации по одной оси во время вибрационных тестов.
- Мониторинг в условиях экстремальных температур (-74 +250°C) работы оборудования, приборов и процессов, сопровождающихся вибрациями.
- Исследования в области экспериментального модального и структурного анализа, в которых для получения результатов не нужно больших ускорений конструкции.
Какая цена Поверка акселерометра пьезоэлектрического 4381? Чтобы получить информацию о стоимости «Поверка акселерометра пьезоэлектрического 4381», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
