Назначение: для непрерывных измерений pH, окислительно-восстановительного потенциала (ОВП), содержания растворенного кислорода, удельной электрической проводимости.
Анализаторы жидкости промышленные Smartec CLD 18 (далее — анализаторы) предназначены только для измерений удельной электрической проводимости.

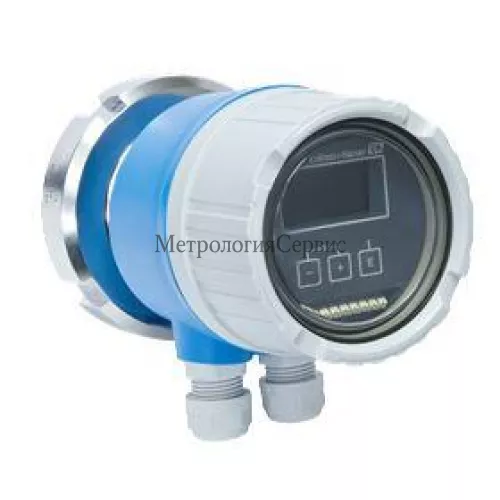

Анализаторы жидкости промышленные Liquiline М CM42 состоят из первичного измерительного преобразователя (датчика) и электронного блока (вторичного измерительного преобразователя Liquiline). Электронные блоки комплектуют различными типами датчиков в зависимости от определяемого компонента.
Для измерений рН применяют датчики CPS11, CPS11D, CPS16D, CPS41, CPS41D, CPS71, CPS71D, CPS76D, CPS91, CPS91D, CPS96D, CPF81,CPF81D, CPS471, CPS471D, CPS441, CPS441D, CPS491, CPS491D, CPS341D, которые могут быть дополнительно размещены в погружной, проточной или выдвижной арматуре со шлюзовой камерой. Предусмотрены электроды четырех типов: с тефлоновой диафрагмой и гелевым электролитом, с керамической диафрагмой и гелевым электролитом, с открытой диафрагмой и гелевым электролитом, с керамической диафрагмой и жидким электролитом. Датчики могут быть стеклянными, керамическими (ISFET), твердотельными и эмалированными. Все датчики для измерения рН имеют встроенные датчики температуры. Принцип действия датчиков основан на измерении разницы электрохимического потенциала в измеряемой среде и электроде сравнения. Мембрана электрода подводит электрохимический потенциал, зависящий от рН среды. Этот потенциал генерируется за счет избирательного проникновения ионов H+ через наружный слой мембраны. В этой точке образуется электрохимический граничный слой с электрическим потенциалом. Преобразователь преобразует измеряемое напряжение в соответствующее зхначение рН, используя уравнение Нернста с учетом температурной компенсации.
Датчики CPS12, CPS12D, CPS42, CPS42D, CPS72, CPS72D, CPS16D, CPF82, CPF82D, CPS92, CPS92D, CPS76D, CPS96D используются для измерений окислительновосстановительного потенциала и имеют встроенные датчики температуры. ОВП измеряется по принципу, аналогичному измерению рН. В случае измерения ОВП вместо чувствительной рН-мембраны используется платиновый или золотой электрод.
Для измерений содержания растворенного кислорода в воде анализаторы комплектуют датчиками COS22D, COS51D которые оснащены датчиками температуры. Для определения содержания растворенного кислорода в воде используется амперометрический или оптический принципы измерений. Амперометрический принцип измерений основан на изменении электрохимического потенциала в результате протекания окислительно-восстановительной реакции под действием проникающего через полупроницаемую мембрану кислорода. Оптический принцип основан на измерении флуоресценции, возникающей при взаимодействии чувствительных к кислороду маркеров в колпачке датчика под действием на них света.
Анализаторы жидкости промышленные Liquiline М CM42 могут комплектоваться одним из следующих датчиков удельной электрической проводимости: CLS12, CLS13, CLS15, CLS15D, CLS16D, CLS21, CLS21D, CLS30, CLS50, CLS50D, CLS52, CLS54, CLS54D, CLS82D. Все датчики имеют встроенные датчики температуры. Датчики могут быть кондуктивными (двух- или четырехэлектродными) или индуктивными.
Датчики CPS11D, CPS16D, CPS41D, CPS71D, CPS76D, CPS91D, CPS96D, CPF81D, CPS471D, CPS441D, CPS491D, CPS341D, CPF82D, CPS12D, CPS42D, CPS72D, CPS92D, COS22D, COS51D, CLS15D, CLS16D, CLS21D, CLS50D, CLS54D, CLS82D изготовлены по технологии Memosens.
Технология Memosens позволяет преобразовывать обычный датчик в цифровой с системой хранения данных о калибровке и режимных параметрах процесса. Memosens является бесконтактной технологией передачи сигналов от датчика к трансмиттеру. Применение технологии Memosens для измерений дает возможность избежать окисления и коррозии контактов; разнести датчик и преобразователь на расстояние до 100 и более метров; калибровать цифровой датчик в лабораторных условиях.
Анализатор жидкости промышленный Smartec CLD18 представляет собой компактный прибор для индуктивных измерений электропроводности. Принцип действия анализатора заключается в создании встроенным генератором переменного магнитного поля в основной катушке, которое в свою очередь индуцирует ток в анализируемой среде. Сила индуцированного тока зависит от электропроводности и, следовательно, от содержания ионов в анализируемой среде. Возникший электрический ток в среде создает другое магнитное поле во вторичной катушке. Индуцированный в катушке результирующий ток измеряется приемником и преобразуется в значение электропроводности.
При индуктивном измерении электропроводности не используются электроды, вызывающие поляризацию. Датчик изготовлен из химически, механически и термостойкого полиэфирэ-фиркетона (PEEK). В конструкции отсутствуют соединения или швы, поэтому прибор является безопасным с гигиенической точки зрения. В состав анализатора входит встроенный датчик температуры Pt 1000. Он обеспечивает определение границ разделения фаз при различных и быстро меняющихся рабочих температурах. Датчик температуры встроен в корпус из PEEK.
У анализаторов жидкости промышленных Liquiline M CM42 результаты измерений выводятся на дисплей вторичного измерительного преобразователя и в виде аналоговых или цифровых сигналов передаются с анализатора в персональный компьютер, контроллер, устройство индикации, регистрации. Программное обеспечение анализаторов предусматривает диагностику состояния прибора.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1_
Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Liquiline Software Package 13(P13) | FTCDAT_0x-0510
0001.dat |
13.0x0y-00zz | — | — |
Smartec Software | Device 01-0y-0z.img | 01.0x.0y-00zz | ||
Примечание: x, y,z — от 0 до 9 |
Анализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем. Программное обеспечение идентифицируется по запросу пользователя через сервисное меню путем вывода на экран версии программного обеспечения.
Конструктивно анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи (уровень C). Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индицируемых значений, обрабатываемых только метрологически значимым ПО. Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.
Уровень защиты программного обеспечения анализаторов по МИ 3286-2010:
— «С» — метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных или непреднамеренных изменений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Какая цена Поверка анализатора жидкости промышленного Liquiline М CM42, Smartec CLD 18? Чтобы получить информацию о стоимости «Поверка анализатора жидкости промышленного Liquiline М CM42, Smartec CLD 18», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу МП 59272-14 «Анализаторы жидкости промышленные Liquiline М CM42, Smartec CLD 18. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 октября 2014 г.
Диапазоны измерений, рН:
— датчики CPS11, CPS11D, CPS16D, CPS41, CPS41D, CPS91, CPS91D, CPS96D, CPS71, CPS71D, CPS76D, CPF81, CPF81D, CPS441, CPS471, CPS491, CPS441D, CPS471D, CPS491D |
от 0 до 14 |
— датчик CPS341D | от минус 2 до 14 |
Пределы допускаемой основной абсолютной погрешности измерений, рН | ± 0,05 |
Диапазон температуры анализируемой среды, °С — датчики CPS41, CPS41D, CPS76D | от 0 до 135 от минус 15 до 80 |
— датчики CPS11, CPS11D | от 0 до 130 |
— датчики CPS91, CPS91D | от минус 15 до 135 |
— датчики CPS71, CPS71D, CPS341D | от 0 до 135 от 0 до 110 |
— датчики CPF81, CPF81D | от минус 15 до 110 |
— датчики CPS441, CPS471, CPS491, CPS441D, CPS471D, CPS491D | от 0 до 110 от 0 до 80 |
— датчик CPS16D | от минус 15 до 135 |
— датчик CPS96D | от 0 до 135 |
Максимальное давление анализируемой среды, МПа — датчики CPS11, CPS11D, CPS16D | 0,6/1,6 |
— датчики CPS71, CPS71D | 0,6/1,0 |
— датчики CPS91, CPS91D, CPS96D | 1,3 |
— датчики CPS441, CPS471, CPS491, CPS441D, CPS471D, CPS491D, CPS41, CPS41D, CPF81, CPF81D | 1,0 |
— датчик CPS76D | 1,3/1,0/0,6 |
— датчик CPS341D | 0,6 |
Диапазоны измерений окислительно-восстановительного потенциала (ОВП), мВ | от минус 1500 до 1500 |
Пределы допускаемой основной абсолютной погрешности, мВ:
— датчики CPS12, CPS42, CPS72, CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, CPF82, CPS92, CPF82D, CPS92D |
± 3 |
Диапазон температуры анализируемой среды, °С:
— датчики CPS12, CPS42, CPS72, CPS12D, CPS42D, CPS72D, CPS16D, CPS76D, CPS96D, |
от минус 15 до 135 |
— датчики CPF82, CPS92, CPF82D, CPS92D | от 0 до 110 |
Максимальное давление анализируемой среды, МПа: — датчики CPS12, CPS12D | 0,6 |
— датчики CPS42, CPS42D | 1 |
— датчики CPS72, CPS72D | 1,0 |
— датчики CPS92, CPS92D, CPS76D, CPS96D | 1,3 |
— датчики CPF82, CPF82D | 1,0 |
— датчик CPS16D | 1,6 |
Диапазон показаний содержания растворенного кислорода, мг/дм3: — датчик COS22D | от 0,001 до 2 |
— датчик COS51D | от 0,01 до 100 |
Диапазон измерений содержания растворенного кислорода, мг/дм3: — датчик COS22D | от 0,01 до 2 |
— датчик COS51D | от 0,01 до 20 |
Пределы допускаемой приведенной погрешности, %: — датчики COS22D, COS51D | ±3
в диапазоне измерений от 0,01 до 2 мг/дм |
Пределы допускаемой относительной погрешности, %: — датчик COS51D | ±3
в диапазоне измерений от 2 до 20 мг/дм3 |
Диапазон температуры анализируемой среды, °С: — датчик COS22D | от минус 5 до 135 |
— датчик COS51D | от минус 5 до 50 |
Максимальное давление анализируемой среды, МПа — датчик COS22D | 1,2 |
— датчик COS51D | 1,0 |
Диапазоны измерений удельной электрической проводимости (УВП):
анализатор жидкости промышленный Liquiline М CM42: — датчики CLS12, CLS13, CLS15, CLS15D, См/м |
от 410-6 до 210-3 от 110-5 до 210-2 |
— датчик CLS16, CLS16D, См/м | от 410-6 до 5 10-2 |
— датчики CLS21, CLS21D, См/м | от 110-3 до 2 |
— датчик CLS30, См/м | от 110-2 до 20 |
— датчики CLS50, CLS50D, CLS52, CLS54, CLS54D, См/м | от 210-4 до 200 |
— датчик CLS82D, См/м | от 1 10-4 до 50 |
анализатор жидкости промышленный Smartec CLD 18, См/м | от 2 10-2 до 100 |
Пределы допускаемой приведенной погрешности, %:
— датчики CLS12, CLS13, CLS15, CLS15D, CLS16, CLS16D |
± 3
в диапазоне (4 10-6 — 110-4) См/м |
Пределы допускаемой относительной погрешности, %: анализатор жидкости промышленный Liquiline М CM42: — датчики CLS12, CLS13, CLS15, CLS15D | ± 3
в диапазонах (св.110-4 — 210-2) См/м (св.110-4 — 210-3) См/м |
— датчики CLS16, CLS16D | ± 3
в диапазоне (св.110-4 — 5 10-2) См/м |
— датчики CLS21, CLS21D | ±3
в диапазоне (110-3 — 2) См/м |
— датчики CLS30 | ± 3
в диапазоне (110-2 — 20) См/м |
— датчики CLS50, CLS50D, CLS52, CLS54, CLS54D | ± 3
в диапазоне (2 10-4 — 200) См/м |
— датчик CLS82D | ± 3
в диапазоне (110-4 — 50) См/м |
анализатор жидкости промышленный Smartec CLD 18 | ± 3
в диапазоне (2 10-2 — 100) См/м |
Диапазон температуры анализируемой среды, °С: анализатор жидкости промышленный Liquiline М CM42: — датчик CLS12 | от минус 30 до 160 |
— датчик CLS13 | от минус 20 до 250 |
— датчик CLS15, CLS15D, CLS52 | от минус 20 до 140 |
— датчик CLS16, CLS16D | от минус 5 до 150 |
— датчик CLS82D | от 0 до 135 |
— датчик CLS21, CLS21D | от минус 20 до 135 |
— датчик CLS50, CLS50D | от минус 20 до 180 |
— датчик CLS54, CLS54D | от минус 10 до 150 |
— датчик CLS30 | от минус 5 до 125 |
анализатор жидкости промышленный Smartec CLD 18 | от минус 10 до 130 |
Максимальное давление анализируемой среды, МПа: анализатор жидкости промышленный Liquiline М CM42: — датчикиCLS12, CLS13 | 4 |
— датчик CLS82D | 1,6 |
— датчики CLS15, CLS15D, CLS16, CLS16D, CLS54, CLS54D | 1,2 |
— датчики CLS21, CLS21D, CLS30, CLS52, CLS82D | 1,6 |
— датчики CLS50, CLS50D | 2,0 |
анализатор жидкости промышленный Smartec CLD 18 | 1,2 |
Потребляемая мощность, Вт, не более:
анализатор жидкости промышленный Liquiline М CM42 |
7,5 |
анализатор жидкости промышленный Smartec CLD 18 | 3,0 |
Габаритные размеры, мм, не более:
анализатор жидкости промышленный Liquiline М CM42 |
174x150x150 |
анализатор жидкости промышленный Smartec CLD 18 | 85х80х248 |
Масса, кг, не более:
анализатор жидкости промышленный Liquiline М CM42: в пластиковом корпусе |
1,5 |
в стальном корпусе | 2,1 |
анализатор жидкости промышленный Smartec CLD 18: в пластиковом корпусе | 1,07 |
в стальном корпусе | 1,87 |
