Назначение: для измерений массовых долей компонентов (показателей качества) в сельскохозяйственных материалах.

Поверка анализатора инфракрасного SpectraStar

Принцип действия анализатора основан на методе спектроскопии в ближней инфракрасной области в диапазоне длин волн 680 — 2500 нм (в зависимости от модели анализатора).

Анализатор работает в режиме диффузного отражения или прохождения-отражения и предназначен для быстрого, неразрушающего, многокомпонентного анализа веществ (продуктов). Измерение спектральных коэффициентов диффузного отражения производится на определенных аналитических длинах волн. В анализаторе используется запатентованная автоматическая настройка длин волн при каждом сканировании без участия пользователя — через каждые 30 минут работы происходит автоматическая корректировка.

При облучении материала пробы очень узкой полосой света при определенной длине волны в ближней ИК-области, можно оценить содержание компонента в исследуемой пробе с использованием соответствующих калибровочных уравнений.

Анализаторы поставляются в четырех моделях: «SpectraStar» 2200, 2400, 2500, 2500x со спектральными диапазонами длин волн (1100 — 2200) нм, (1200-2400) нм, (1100-2500) нм, (680-2500) нм соответственно. Модели 2200, 2400 выпускаются в двух конфигурациях: с дро-вером (кюветным отделением) и с окном в верхней части анализатора (с вращением и без вращения кюветы). Модели 2500, 2500х выпускаются в конфигурации с окном в верхней части анализатора. Внешних отличий между приборами разных моделей (с разными спектральными диапазонами), но одной конфигурации — нет.

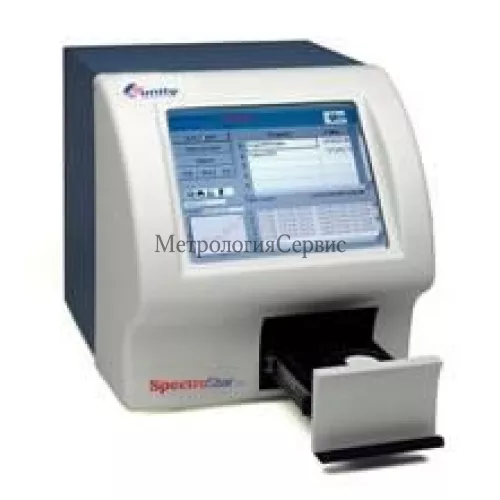

Конструктивно анализаторы с дровером представляют собой моноблок, на верхней панели которого расположены: цветной сенсорный экран, на который выводятся результаты измерений. Кюветное отделение анализатора — двухпозиционный дровер — находится в нижней части моноблока. Анализаторы с окном представляют собой моноблок, на верхней панели которого расположен дисплей с цветным сенсорным экраном и кюветное отделение — окно с адаптером. Конфигурация кюветного отделения дает возможность использовать несколько типов кювет для образцов.

Анализируемый образец засыпают в кювету, которая в свою очередь помещается в дровер анализатора или на прозрачное окно на верхней панели моноблока. Имеется большое разнообразие кювет для различных типов продуктов. Механизм вращения образца используется для усреднения спектров, снятых с различных участков поверхности образца.

На задней панели расположены: кнопка «Вкл./Выкл.», разъемы для подключения трех встроенных USB-портов и одного LAN-порта, клавиатуры и мыши.

Программное обеспечение

Программное обеспечение (далее ПО) «InfoStar» предназначено для анализаторов инфракрасных «SpectraStar» и работает под управлением операционной системы Windows, установленной на встроенный компьютер прибора.

Основные функции ПО: регистрация спектра и расчет результатов анализа образца, хранение спектров и результатов анализа.

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
InfoStar	InfoStar	v 3.10.0	—	—

Программное обеспечение можно идентифицировать после включения прибора. Наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения размещен в идентификационном сообщении.

ПО имеет функцию резервного копирования и восстановления критически важных настроек системы.

Защита программного обеспечения от непреднамеренного и преднамеренного изменения соответствует уровню А по МИ 3286-2010.

Какая цена Поверка анализатора инфракрасного SpectraStar? Чтобы получить информацию о стоимости «Поверка анализатора инфракрасного SpectraStar», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу ГОСТ Р 8.593-2002 «ГСИ. Анализаторы состава зерна и кормов инфракрасные. Методика поверки».

Эталоны, используемые при поверке:

комплект мер диффузного отражения ХС-1010, спектральный диапазон от 400 нм до 2600 нм, диапазон значений спектральных коэффициентов диффузного отражения (СКДО) от 2 % до 60 %; абсолютная погрешность измерения СКДО мер ± 1,0 %;
установки измерительные эталонные 1 разряда массовой доли влаги в твердых веществах и материалах типа ЭУВТ-1, УВТО-М, УВТО-1М по ГОСТ Р 8.681-2009 с относительной погрешностью 50=(2,5 — 0,6) % в диапазоне измерений массовой доли влаги сельскохозяйственных материалов от 5 % до 20 %;
СО массовой доли влаги зерна 2-го разряда (ГСО 8990 — 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более: 0,2 % в диапазоне измерений от 7,0 % до 18,0 %; 0,3 % в диапазоне измерений от 18,0 % до 25,0 %.
СО массовой доли влаги в продуктах переработки зерна (ГСО 9564-2010) с абсолютной погрешностью аттестованного значения ±0,2 % в диапазоне от 7,0 % до 16,0 %;
СО состава зерна и продуктов его переработки (ГСО 9734-2010)с абсолютной погрешностью аттестованного значения СО при Р=0,95: массовой доли влаги в диапазоне от 7 % до 18 % ± 0,2 %, от 18 % до 25% ±0,3 %; массовой доли белка в диапазоне от 5 % до 16 % ±0,25 %, от 16 % до 31 % ± 0,3 %, от 31 % до 50 % ± 0,35 %;
Государственный вторичный эталон единиц массовой доли и массовой (молярной) концентрации компонентов в твердых и жидких веществах и материалах на основе объемного титриметрического метода анализа ГВЭТ 176-1-2010, при передаче размера единицы массовой доли компонентов в твердых и жидких веществах и материалах в диапазоне от 0,05 % до 100 %: среднее квадратическое отклонение результата измерений S0 от 0,02 % до 0,4 % при проведении 10 независимых измерений в зависимости от диапазона измерений, неисключенная систематическая погрешность 9о от 0,34 % до 0,61 % в зависимости от диапазона измерений;
образцы веществ, значения показателей качества (содержания компонента) в которых определено по ГОСТ 13586.1-68, ГОСТ 10857-64, ГОСТ 13496.15-97.
СО состава комбикорма полнорационного для бройлеров (ГСО 9625-2010) с абсолютной погрешностью аттестованного значения азота ±0,25 %, сырой клетчатки ±0,20 %.

Сведения о методах измерений

Методики измерений входят в состав эксплуатационной документации.

Нормативные документы, устанавливающие требования к анализаторам инфракрасным «SpectraStar»

ГОСТ Р 8.681-2009 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.

Наименование характеристики	Значение характеристики
1 Диапазон измерений (установки) длин волн, нм	от 680 до 2500
2 Пределы допускаемой абсолютной погрешности установки длин волн, нм	±5,0
3 Предел допускаемого среднеквадратического отклонения случайной составляющей погрешности результатов измерений спектральных коэффициентов диффузного отражения, %	0,20
4 Диапазон измерений показателей качества (содержания компонента), С, % массовой доли влаги — в зерновых — в масличных культурах — в продуктах переработки зерновых и масличных культур — в комбикормах массовой доли сырого протеина (белка) — в зерновых и продуктах переработки зерна — в масличных культурах — в комбикормах количества сырой клейковины — в зерновых массовой доли сырого жира — в масличных культурах — в комбикормах массовой доли сырой клетчатки — в комбикормах	от 6 до 20 от 5 до 20 от 7 до 16 от 5 до 15 от 8 до 18 от 30 до 40 от 15 до 45 от 16 до 32 от 15 до 50 от 1,5 до 15 от 2 до 15
5 Пределы допускаемой абсолютной погрешности результатов измерений показателей качества (содержания компонентов), А, % массовой доли влаги массовой доли сырого протеина (белка) — в зерновых, продуктах переработки, масличных культурах — в комбикормах количества сырой клейковины массовой доли сырого жира — в масличных культурах — в комбикормах массовой доли сырой клетчатки — в комбикормах	± 0,6 ± 0,6 ± (1,095+0,032-С) ± 2,0 ±0,6 ± (1,095+0,032-С) ± (0,77+0,041-С)
6 Время единичного измерения, с, не более	60
7 Время установления рабочего режима после его включения, мин, не более	60
8 Сопротивление электрической изоляции, МОм, не менее	20
9 Потребляемый ток, А, не более	1
10 Габаритные размеры, мм, не более	343x355x394
11 Масса, кг, не более	17,3
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более напряжение питания при частоте (50±1) Гц, В	от 10 до 40 85 220±10 %
