Заказать Поверка анализатора качества электроэнергии АКЭ-820
Анализаторы качества электрической энергии АКЭ-820 (далее — анализаторы) предназначены для измерений, регистрации и анализа показателей качества электрической энергии, а также для измерений силы и напряжения постоянного и переменного токов. Поверка анализатора качества электроэнергии АКЭ-820 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка анализатора качества электроэнергии АКЭ-820
Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Анализаторы применяются на объектах электроэнергетики, связанных с генераций, распределением и потреблением электроэнергии в электрических сетях.

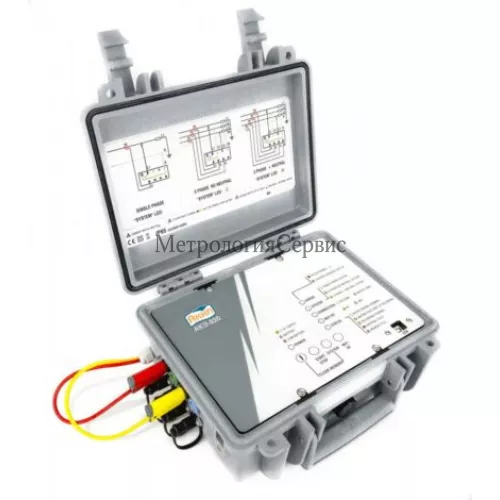

Анализаторы представляют собой многофункциональные измерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе.
На верхней панели управления анализаторами находятся индикаторные и сигнальные светодиоды, USB-разъем для подключения анализаторов к компьютеру с установленным специальным программным обеспечением. Также возможна работа со встроенным Wi-Fi модулем для беспроводного удаленного доступа к анализатору и данным.
Все регистрируемые электрические параметры могут отображаться на внешнем дисплее в режиме реального времени в виде численных значений (мультиметр), формы сигналов (осциллограф), в графическом режиме (гистограммы и векторные диаграммы).
Бесперебойную работу анализаторов в условиях отключения электроэнергии обеспечивает внутренний литий-ионный аккумулятор. Зарядное устройство встроено в анализатор, и дает возможность его подключения для зарядки аккумулятора от анализируемой электрической сети.
Дополнительно анализаторы могут комплектоваться внешними измерительными клещами и гибкими токовыми петлями для измерения силы постоянного и переменного токов.
Внешний вид анализаторов, схема нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1. Для пломбировки используется один из крепежных винтов на корпусе анализаторов.
Программное обеспечение
Анализаторы имеют встроенное и внешнее программное обеспечение (далее — ПО). Встроенное ПО является метрологически значимым. Метрологические параметры анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающееся устройство (ППЗУ) системы производителем и недоступна для изменения потребителем.
Внешнее ПО предназначено для связи анализаторов с персональным компьютером, с возможностью считывания служебной информации, управления анализаторами, отображения измеренных значений без возможности влияния на встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Особенности микропроцессорного регистратор-анализатора показателей качества электрической энергии АКЭ-820:
- Проведение измерений в 1 фазных и 3-х фазных сетях;
- Измерение напряжения и силы постоянно тока;
- Измерение переменного напряжения и силы переменного тока (TRMS), частоты, мощности (активной, реактивной, полной), коэфф. мощности, активной и реактивной энергии;
- Измерение и регистрация аномалий напряжения с разрешением 10 мс (перенапряжений, провалов и пропадания напряжения);
- Измерение гармоник напряжения и тока (до 49-й гармоники);
- Определение правильности подключения и порядка чередования фаз. Оценка качества энергии: напряжение TRMS, асимметрия в фазах (разбаланс), частота, регистрация провалов, перенапряжений;
- Непрерывная регистрация сразу 383 параметров;
- Непосредственный анализ данных, построение графиков, векторных диаграмм тока, напряжения и гистограмм гармоник при подключении к планшету или смартфону;
- Внутренняя память для регистрации данных 8 Мб;
- Интерфейс USB и WiFi (поддержка ОС Windows, iOS, Android);
- Универсальное питание от линии + встроенный аккумулятор;
- Водонепроницаемый жесткий футляр для переноски.
Какая цена Поверка анализатора качества электроэнергии АКЭ-820? Чтобы получить информацию о стоимости «Поверка анализатора качества электроэнергии АКЭ-820», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
