Услуга - Поверка анализатора радиосетей TSME6, TSMA6

Номер в ГРСИ РФ:

75709-19

Производитель / заявитель:

Rohde & Schwarz GmbH & Co. KG

Методика поверки:

РТ-МП-5907-441-2019

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 13500 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка анализатора радиосетей TSME6, TSMA6

Назначение: для измерений амплитудночастотных характеристик спектра радиотехнических сигналов и анализа покрытия сетей беспроводной связи.

Поверка анализатора радиосетей TSME6, TSMA6

Анализаторы радиосетей TSME6, TSMA6 представляют собой супергетеродинные приемники с управлением от внешнего (TSME6) или встроенного компьютера (TSMA6). Принцип работы анализаторов основан на гетеродинном переносе с возможностью преселекции части спектра исследуемого сигнала на промежуточную частоту (ПЧ). Сигнал на ПЧ подвергается обработке с помощью аналогово-цифрового преобразователя с полосой анализа 20 МГц. Оцифрованный сигнал поступает на специализированные микросхемы аппаратного анализа системной информации для сетей беспроводной связи стандартов 5G NR, LTE, GSM, WCDMA, где происходит декодирование системной информации и обработка оцифрованного сигнала. Привязка результатов измерения к географическим координатам осуществляется с помощью встроенного приемника GPS/ГЛОНАСС.

На компьютере с помощью специализированного программного обеспечения ROMES производится отображение спектра и результатов анализа параметров и системной информации (мощность и частота канала связи, идентификатор оператора связи, идентификатор базовой станции, номер соты, интерференция от соседних сот) с выводом изображения на внешний монитор.

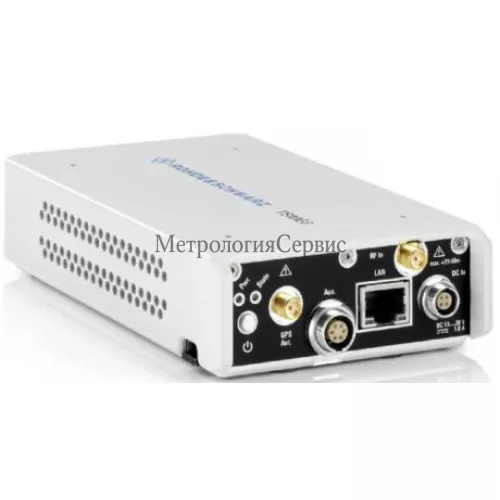

Конструктивно анализаторы выполнены в виде портативного моноблока. На задней панели находятся: кнопка включения прибора, индикаторы состояния, высокочастотный вход, разъемы подключения постоянного питающего напряжения, интерфейса LAN, приемника GPS/ГЛОНАСС, дополнительной синхронизации, а также разъем для подключения внешнего монитора (только в TSMA6).

Анализаторы радиосетей TSME6, TSMA6 имеют следующие опции:

K27 — анализ спектра;
K21 — анализ WCDMA;
K23 — анализ GSM;
K29 — анализ LTE;
K50 — анализ 5G NR;
TSMA6 — BP — аккумуляторная батарея;
TSME-Z1 или TSMA-Z1 — адаптер питания.

Какая цена Поверка анализатора радиосетей TSME6, TSMA6? Чтобы получить информацию о стоимости «Поверка анализатора радиосетей TSME6, TSMA6», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу РТ-МП-5907-441-2016 «ГСИ. Анализаторы радиосетей TSME6, TSMА6. Методика поверки», утвержденному ФБУ «Ростест-Москва» “14” мая 2019 года. Основные средства поверки:

стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
ваттметр проходящей мощности СВЧ NRP-Z98 (регистрационный номер в Федеральном информационном фонде 43643-10);
аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
генератор сигналов SMW200A (регистрационный номер в Федеральном информационном фонде 58569-14);
тестер радиокоммуникационный CMW500 (регистрационный номер в Федеральном информационном фонде 61050-15);
анализатор цепей векторный ZNB8 (регистрационный номер в Федеральном информационном фонде 49105-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия

Наименование характеристики		Значение
Соединитель ВЧ входа		тип 3,5 мм «розетка»
Потребляемая мощность, Вт, не более	TSME6	15
	TSMA6	50
Параметры электрического питания адаптеров питания TSMB-Z1, TSMA-Z1: — напряжение переменного тока, В — частота переменного тока, Гц		от 100 до 240 от 50 до 60
Масса, кг, не более	TSME6	0,5
	TSMA6	1,5
Г абаритные размеры (глубина х высота х ширина), мм, не более	TSME6	154 х 35 х 85
	TSMA6	204 х 45 х 171
Рабочие условия применения: — температура окружающей среды, °С — относительная влажность при температуре 25 °С, %		от 0 до +50 от 40 до 95
Условия хранения и транспортирования: — температура окружающей среды, °С — относительная влажность при температуре 40 °С, %		от -25 до +70 не более 95
Время прогрева, мин		15
Средняя наработка на отказ, лет		10
