Поверка анализатора спектра FSH13, FSH20

Name: Поверка анализатора спектра FSH13, FSH20
Brand: Rohde & Schwarz Technologies Malaysia Sdn Bhd
Price: 16800 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка анализатора спектра FSH13, FSH20

Номер в ГРСИ РФ:

57849-14

Производитель / заявитель:

Rohde & Schwarz Technologies Malaysia Sdn Bhd

Методика поверки:

МП РТ 2107-2014

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 16800 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка анализатора спектра FSH13, FSH20

Назначение: для визуального наблюдения и измерений частоты и уровня, составляющих спектра периодически повторяющихся сигналов и стационарных шумов в полевых условиях измерений, а также S-параметров коаксиальных многополюсников.

Поверка анализатора спектра FSH13, FSH20

Принцип действия анализаторов спектра FSH13, FSH20 основан на гетеродинном переносе исследуемого сигнала на промежуточную частоту (ПЧ) и последующей его обработке с помощью аналогово-цифрового преобразователя (АЦП) с блоком цифровой обработки. При измерении S-параметров принцип действия анализатора основан на подаче на тестируемое устройство высокочастотного сигнала, формируемого в приборе синтезатором высокой частоты, и измерении отклика от устройства с помощью приемника, работающего на гетеродинном принципе, и моста для разделения падающей и отраженной мощности. Источником опорной частоты для синтезатора высокой частоты и приемника служит кварцевый генератор частотой 10 МГц. Результаты измерений выводятся на экран анализатора в виде спектрограмм и числовых значений.

В режиме измерения S-параметров в приборе предусмотрена коррекция систематических погрешностей при калибровке.

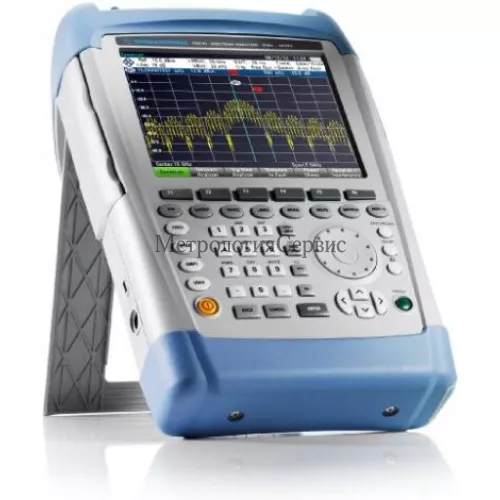

Конструктивно анализаторы спектра FSH13, FSH20 выполнены в виде портативного моноблока. На передней панели прибора расположены индикатор и клавиатура управления. На торцах анализатора расположены измерительные разъемы N-типа, интерфейсы USB, LAN и для SD-карты, разъем питания, батарейный отсек, гнезда BNC входа опорной частоты и выхода промежуточной частоты. Анализатор поставляется в ударозащищенном корпусе.

Анализаторы спектра FSH13, FSH20 позволяют выполнять измерения частотных и амплитудных параметров спектра сигналов в автоматическом и ручном режимах. Полученные спектрограммы и результаты измерений могут быть записаны в различных форматах во внутреннюю память, на внешний носитель, а также переданы на компьютер через интерфейсы USB, LAN. Опционально возможно дистанционное управление прибором.

Модели анализаторов спектра FSH13, FSH20 отличаются диапазоном частот.

Анализаторы спектра FSH13, FSH20 имеют следующие опции:

K14 — режим спектрограмм;
K15 — анализ интерференционных сигналов;
K16 — географическая привязка измерений к карте;
K40 — дистанционное управление;
K42 — режим анализатора цепей.

Программное обеспечение

Программное обеспечение (ПО) «FSH Firmware» предназначено только для работы с анализаторами спектра FSH13, FSH20 и не может быть использовано отдельно от их измерительно-вычислительной платформы.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО анализаторов спектра FSH13, FSH20 приведены в таблице

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	FSH Firmware
Номер версии (идентификационный номер) ПО	не ниже 2.40
Цифровой идентификатор ПО	—

Какая цена Поверка анализатора спектра FSH13, FSH20? Чтобы получить информацию о стоимости «Поверка анализатора спектра FSH13, FSH20», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП РТ 2107-2014 «Анализаторы спектра FSH13, FSH20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “22” мая 2014 г.

Средства поверки:

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы

допускаемой

погрешности

Стандарт

частоты

Частота выходных сигналов 5 МГц, 10 МГц

± 5 • 10-10 за 1 год

Стандарт частоты рубидиевый GPS -12RG

Генератор сигналов	от 100 кГц до 20 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт	Фазовый шум не более -120 дБ/Гц относительно уровня несущей на 1 ГГц, отстройка 10 кГц	Генератор SMF100A
Измеритель мощности	от 10 МГц до 18 ГГц от 2*10-3 до 1х102 мВт	±0,2 дБ	Ваттметр проходящей мощности СВЧ NRP-Z28
Набор мер коэффициентов отражения и передачи	от 10 МГц до 18 ГГц Коэффициент передачи 20 и 40 дБ КСВН: от 1,01 до 4	1-ый разряд по ГОСТ Р 8.813-2013	Комплект мер комплексных коэффициентов передачи и отражения 05СК200-150
Анализатор цепей	от 10 МГц до 20 ГГц КСВН: от 1,05 до 10	± 5%	Анализатор электрических цепей векторный ZVA24

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе «Анализаторы спектра FSH13, FSH20. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам спектра FSH13, FSH20

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.

Наименование характеристики	Значение
Диапазон рабочих частот, Гц:
для моделей FSH13	от 9-103 до 13,6109
для моделей FSH20	от 9-103 до 20109
Пределы допускаемой относительной погрешности частоты опорного	± 110-6
генератора 10 МГц
Режим анализатора спектра
Номинальные значения полос пропускания на уровне минус 3 дБ, кГц	от 0,001 до 3000
	(дискретно
	с шагом 1, 3)
Пределы допускаемой относительной погрешности номинальных
значений полос пропускания, %
в полосе пропускания от 1 Гц до 300 кГц	5
в полосе пропускания более 300 кГц	10
Значения уровня фазовых шумов в полосе 1 Гц относительно уровня
несущей на частоте 500 МГц при отстройке, дБ, не более:
30 кГц	минус 95
100 кГц	минус 100
1 МГц	минус 120
Значения среднего уровня собственных шумов нормализованные к
полосе пропускания 1 Гц при нагрузке на входе 50 Ом, в полосе
пропускания 100 Гц, ослаблении 0 дБ, в диапазоне частот, дБ
относительно 1 мВт, не более:
предусилитель ВЫКЛ.
от 9 кГц до 100 кГц	минус 96
от 100 кГц до 1 МГц	минус 115
от 1 МГц до 10 МГц	минус 136
от 10 МГц до 2 ГГц	минус 141
от 2 ГГц до 3,6 ГГц	минус 138
от 3,6 ГГц до 5 ГГц	минус 142
от 5 ГГц до 6,5 ГГц	минус 140
от 6,5 ГГц до 13,6 ГГц	минус 136
от 13,6 ГГц до 18 ГГц	минус 134
от 18 ГГц до 20 ГГц	минус 130
предусилитель ВКЛ.
от 100 кГц до 1 МГц	минус 133
от 1 МГц до 10 МГц	минус 155
от 10 МГц до 1 ГГц	минус 161
от 1 ГГц до 2 ГГц	минус 159
от 2 ГГц до 5 ГГц	минус 155
от 5 ГГц до 6,5 ГГц	минус 151
от 6,5 ГГц до 8 ГГц	минус 147
от 8 ГГц до 13,6 ГГц	минус 158
от 13,6 ГГц до 18 ГГц	минус 155
от 18 ГГц до 20 ГГц	минус 150
