Назначение: для измерений модуля коэффициента передачи, модуля коэффициента отражения, коэффициента стоячей волны по напряжению (далее — КСВН), мощности в коаксиальном волноводе с диаметрами поперечных сечений 7,0/3,04 мм и 3,5/1,52 мм, и для генерирования электрических синусоидальных колебаний.
Поверка анализатора цепей скалярных Р2М-18А
Принцип действия анализаторов цепей скалярных Р2М-18А основан на выделении высокочастотных электромагнитных волн (падающей, прошедшей через исследуемое устройство и отраженной от его входов), преобразовании их в низкочастотные напряжения, пропорциональные мощности этих волн, измерении напряжений и расчете модуля коэффициента отражения, КСВН, модуля коэффициента передачи. Выделение и преобразование производится с помощью головок детекторных и датчиков коэффициента стоячей волны (далее — КСВ).

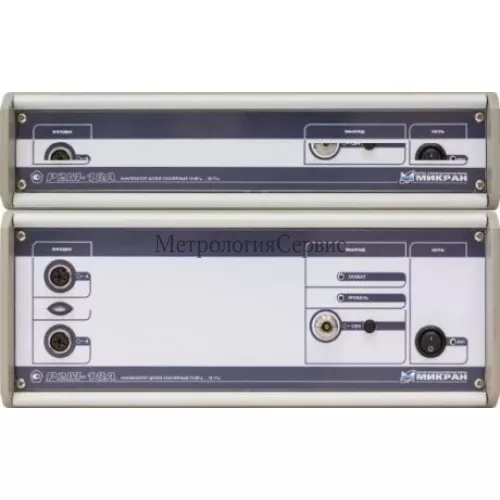

Анализаторы цепей скалярные Р2М-18А состоят из блока генераторноизмерительного, головок детекторных, датчиков КСВ, нагрузок комбинированных и кабелей сверхвысоких частот (далее — СВЧ).
Анализаторы цепей скалярные Р2М-18А имеют 8 модификаций. Модификации характеризуются опциями, представленными в таблице 1, и отличаются типами соединителя выхода СВЧ блока генераторно-измерительного и возможностью расширения диапазонов установки уровня выходной мощности и измерений модуля коэффициента передачи:
- «Р2М-18А-01Р» (далее — «01Р») — тип III, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-11Р» (далее — «11Р») — тип N, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-03Р» (далее — «03Р») — тип IX вариант 3, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-11Р» (далее — «13Р») — тип 3,5 мм, розетка по ГОСТ РВ 51914-2002;
- «Р2М-18А-АТА/70» (далее — «АТА/70») — наличие ступенчатого аттенюатора на выходе блока генераторно-измерительного.
№ |
Наименование модификаций |
Опции |
1 |
Анализатор цепей скалярный Р2М-18А/1 |
Опция «01Р» |
2 |
Анализатор цепей скалярный Р2М-18А/2 |
Опция «11Р» |
3 |
Анализатор цепей скалярный Р2М-18А/3 |
Опция «03Р» |
4 |
Анализатор цепей скалярный Р2М-18А/4 |
Опция «13Р» |
5 |
Анализатор цепей скалярный Р2М-18А/5 |
Опции «01Р», «АТА/70» |
6 |
Анализатор цепей скалярный Р2М-18А/6 |
Опции «11Р», «АТА/70» |
7 |
Анализатор цепей скалярный Р2М-18А/7 |
Опции «03Р», «АТА/70» |
8 |
Анализатор цепей скалярный Р2М-18А/8 |
Опции «13Р», «АТА/70» |
Программное обеспечение
Анализаторы цепей скалярные Р2М-18А работают под управлением внешнего персонального компьютера с установленным программным обеспечением (далее — ПО), которое обрабатывает измерительную информацию, выполняет вычисления и обеспечивает отображение результатов измерений. Информационный обмен между анализатором цепей скалярным Р2М-18 А и персональным компьютером осуществляется по интерфейсу Ethernet.
ПО реализовано без выделения метрологически значимой части.
Метрологические характеристики анализаторов цепей скалярных Р2М-18А нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 2.
Наименование
ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
Программный комплекс Р2М |
Graphit Р2М |
2.3 |
Для файла «launcher.exe»: b5ff8fa0d9f7b56fae1500 3b8597b891 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по классификации МИ 3286-2010.
Для работы программного обеспечения необходимо, чтобы персональный компьютер удовлетворял следующим минимальным требованиям:
- процессор Intel® Pentium II® 600 МГц (или аналог);
- наличие адаптера локальной сети — Ethernet;
- оперативная память 512 Мб;
- разрешение экрана 1024 х 768.
Программное обеспечение работает в следующих операционных системах: Windows® XP, Windows® Vista, Windows® 7. Персональный компьютер не входит в комплект поставки.
