Пределы допускаемых погрешностей измерений коэффициентов передачи и отражения приведены для рабочего диапазона температур окружающей среды и изменении температуры не более ±1 0С после выполнения калибровки.

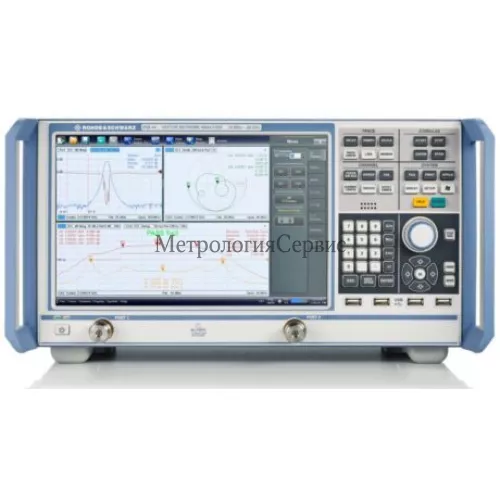

Диапазон рабочих частот:
анализаторов цепей векторных ZNB20 от 100 кГц до 20 ГГц
анализаторов цепей векторных ZNB40 от 10 МГц до 40 ГГц
Пределы допускаемой относительной погрешности установки частоты: ±1 -10-6
(±1-10 для опции B4) Динамический диапазон^ при полосе пропускания фильтра ПЧ 10 Гц, не менее, дБ:
для анализаторов цепей векторных ZNB20 в диапазонах частот:
от 100 кГц до 1 МГц 100
свыше 1 МГц до 10 МГц 110
свыше 10 МГц до 100 МГц 115
свыше 100 МГц до 6 ГГц 125
свыше 6 ГГц до 20 ГГц 120
для анализаторов цепей векторных ZNB40 в диапазонах частот:
от 10 МГц до 50 МГц 90
свыше 50 МГц до 100 МГц 115
свыше 100 МГц до 500 МГц 120
свыше 500 МГц до 20 ГГц 125
свыше 20 ГГц до 30 ГГц 115
свыше 30 ГГц до 40 ГГц 110
1) Динамический диапазон определен как разность между максимальной мощностью источника сигнала и средним значением шумов приемника сигнала при подключении к измерительным портам короткозамкнутых нагрузок.
Диапазон установки уровня выходной мощности, дБ/мВт:
для анализаторов цепей векторных ZNB20 в диапазонах частот без (с) опцией В22/В24:
от 100 кГц до 1 МГц от минус 30 (60) до 8
свыше 1 МГц до 10 МГц от минус 30 (60) до 10
свыше 10 МГц до 10 ГГц от минус 30 (60) до 12
свыше 10 ГГц до 15 ГГц от минус 30 (60) до 10
свыше 15 ГГц до 20 ГГц от минус 30 (60) до 8
для анализаторов цепей векторных ZNB40 в диапазонах частот без (с) опцией В22:
от 10 МГц до 30 ГГц от минус 30 (60) до 10
свыше 30 ГГц до 40 ГГц от минус 30 (60) до 8
Пределы допускаемой относительной погрешности установки уровня мощности минус 10 дБ/мВт, дБ, в диапазонах частот:
от 100 кГц до 10 ГГц ±2
свыше 10 ГГц до 20 ГГц ±3
свыше 20 ГГц до 40 ГГц ±4
Пределы допускаемой относительной погрешности измерения уровня мощности минус 10 дБ/мВт, дБ, в диапазонах частот:
от 100 кГц до 20 ГГц ±1
свыше 20 ГГц до 40 ГГц ±2
Полоса пропускания фильтра ПЧ: от 1 Гц до 1 МГ ц
с опцией К17 от 1 Гц до 10 МГц
Уровень собственного шума приемников, нормализованный к полосе 1 Гц, не более дБ/мВт: для анализаторов цепей векторных ZNB20 в диапазонах частот:
от 100 кГц до 300 кГц минус 105
свыше 300 кГц до 1 МГц минус 110
свыше 1 МГц до 10 МГц минус 115
свыше 10 МГц до 100 МГц минус 120
свыше 100 МГц до 10 ГГц минус 125
свыше 10 ГГц до 20 ГГц минус 120
для анализаторов цепей векторных ZNB40 в диапазонах частот:
от 10 МГц до 50 МГц минус 100
свыше 50 МГц до 100 МГц минус 110
свыше 100 МГц до 500 МГц минус 115
свыше 500 МГц до 20 ГГц минус 125
свыше 20 ГГц до 40 ГГц минус 115
Среднеквадратическое значение шумов измерительной трассы^ при измерении модуля/фазы коэффициента отражения, дБ/градус:
для анализаторов цепей векторных ZNB20 в диапазонах частот:
от 100 кГц до 300 кГц при полосе ПЧ 10 кГц 0,008/0,07
свыше 300 кГц при полосе ПЧ 10 кГц 0,004/0,035
для анализаторов цепей векторных ZNB40 в диапазонах частот:
от 10 МГц до 50 МГц при полосе ПЧ 10 кГц 0,04/0,4
свыше 50 МГц до 500 МГц при полосе ПЧ 10 кГц 0,015/0,12
свыше 500 МГц до 20 ГГц при полосе ПЧ 10 кГц 0,004/0,035
свыше 20 ГГц до 30 ГГц при полосе ПЧ 10 кГц 0,015/0,12
свыше 30 ГГц до 40 ГГц при полосе ПЧ 10 кГц 0,02/0,2
Пределы допускаемой относительной погрешности измерений модуля/фазы коэффициента отражения2^, дБ/градус, для ZNB20, для диапазонов частот и модуля коэффициента отражения
