Назначение: для измерения в непрерывном режиме параметров абсолютной и относительной вибрации, осевого сдвига, числа оборотов валов и других величин технологических процессов, проведения анализа состояния подшипников, балансировки вращающихся узлов и деталей, обеспечения предупредительной и аварийной сигнализации, сбора, обработки, хранения и передачи данных на ПК. Кроме того, анализаторы проводит, мониторинг, диагностику и анализ состояния роторных агрегатов, а также выполняют расчеты по результатам измерений.
31.08.2012 утвержден вместо 37913-08
Принцип действия анализаторов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей: пьезоэлектрических вибропреобразователей, вихретоковых преобразователей, электронных вибропреобразователей, магнитоэлектронных преобразователей, а также других типов датчиков, имеющих выход по напряжению или току.
Анализаторы состоят из контроллера, первичных преобразователей моделей МВ-4х; ТМК-121-х; ТМК-161-х; ТМК-172-х и вторичных измерительных преобразователей частоты вращения моделей ТМК-271 и ТМК-272.
Анализаторы имеют восемь каналов измерения: три канала для подключения датчиков частоты вращения ТМК-172-х и пять каналов для подключения остальных типов преобразователей.
Анализаторы включают в себя каналы измерения абсолютной и относительной вибрации, осевого сдвига, частоты вращения, напряжения разбаланса резистивных мостов и аналоговых электрических сигналов. Анализатор позволяет производить расчет модуля вектора виброскорости, модуля вектора виброперемещения и упругой деформации.
Каналы измерения абсолютной вибрации включают в себя первичные вибропреобразователи моделей МВ-4х и ТМК-121-х и вторичный измерительный преобразователь, конструктивно выполненный в виде субмодуля контроллера.
Первичные вибропреобразователи модели МВ-4х (МВ-43-10, МВ-44-2, МВ-46-1 и МВ-47-1) представляют собой пьезоэлектрические вибропреобразователи инерционного типа, использующие прямой пьезоэлектрический эффект, т.е. электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь. Модели МВ-43-10, МВ-44-2, МВ-46-1 и МВ-47-1 отличаются диапазонами измерения, коэффициентами преобразования.
Первичные вибропреобразователи модели ТМК-121-х представляют собой электронные преобразователи, принцип действия которых основан на тензоэффекте. Вибропреобразователи модели ТМК-121-х имеют два исполнения: ТМК-121-В и ТМК-121-2RM, которые отличаются типом разъема и длиной кабеля.
Каналы измерения относительной вибрации и осевого сдвига включают в себя первичные преобразователи модели ТМК- 161-х и вторичный измерительный преобразователь, конструктивно выполненный в виде субмодуля контроллера. Первичные преобразователи модели ТМК-161-х представляют собой вихретоковые датчики, принцип действия которых совместно со вторичным преобразователем основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля. Используемое преобразование параметрического типа позволяет проводить измерения зазора и его изменения, пропорционального виброперемещению. Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал). Преобразователи ТМК-161-х имеют три типа исполнения: ТМК-161-10, ТМК-161-3/8 и ТМК-161-16, которые отличаются диаметром резьбы.
Каналы измерения частоты вращения включают в себя первичные преобразователи модели ТМК-172-х и вторичные измерительные преобразователи моделей ТМК-271 и ТМК-272. Первичные преобразователи моделей ТМК-172-х работают на основе эффекта Холла, заключающегося в возникновении э.д.с. на гранях полупроводника, ортогональных граням, запитанным постоянным током, при помещении его в магнитное поле и имеют импульсный выход. Преобразователи модели ТМК-172-х имеют три исполнения: ТМК-172-В, ТМК-172-2RM и ТМК-172-У, которые отличаются типом разъема и длиной кабеля.
Вторичный измерительный преобразователь ТМК-272 осуществляет усиление сигнала датчика модели ТМК-172-х и преобразование его в выходной импульсный сигнал, частота которого равна частоте следования меток. Вторичный измерительный преобразователь ТМК-271 осуществляет преобразование сигналов, поступающих от датчиков частоты вращения.

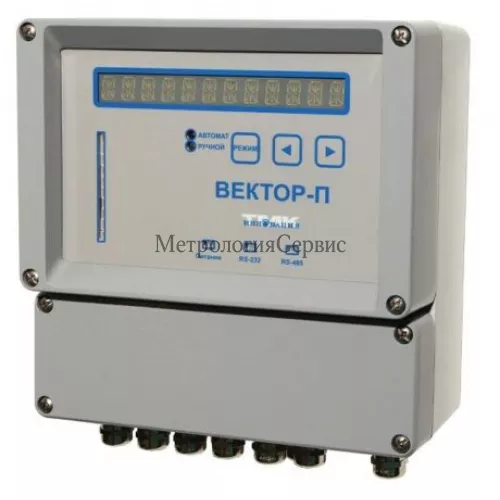

Контроллер имеет четыре варианта исполнения отличающиеся материалом корпуса, взрывозащитой и наличием индикации.
Контроллер имеет в своем составе до шестнадцати реле, которые могут быть запрограммированы на срабатывание при фиксации события (отклонение измеряемой величины от заранее заданного диапазона).
Анализаторы работают с программным обеспечением «МПО процессорной платы», которое предназначено для анализа, отображения и хранения данных измерений в соответствии с международными стандартами ISO.
Программное обеспечение (ПО) МПО процессорной платы служит для обработки, визуализации и архивации информации, поступающей от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
Наименование
программного обеспечения |
Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
МПО
процессорной платы |
Vector P5 19 10 2011 2019.vfp | 19 10 2011 2019 | 0df5a4b3dcc5fc8ac49
c1242a3ebb11c |
MD5 |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Какая цена Поверка анализатора вибрации и механических величин многоканального Вектор-П? Чтобы получить информацию о стоимости «Поверка анализатора вибрации и механических величин многоканального Вектор-П», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется по документу «Анализатор параметров вибрации и механических величин многоканальный «Вектор-П». Методика поверки» ТМБМ 402158.001МП, утвержденному ГЦИ ФГУП «ВНИИМС» 07.08.2012 года.
Основными средствами поверки являются: вибропреобразователь ускорения 8305 (Госреестр СИ № 14923-09); усилитель измерительный 2635 (Госреестр СИ № 7111-79); генератор сигналов произвольной формы 33210А (Госреестр СИ № 32993-09); мультиметр цифровой 34410А (Госреестр СИ № 47717-11); генератор сигналов специальной формы GFG-3015 (Госреестр СИ № 27586-04); источник питания постоянного тока РРЕ 3323 (Госреестр СИ № 46658-11); магазин сопротивлений Р4831 (Госреестр СИ № 6332-77); калибратор электрических сигналов СА71 (Госреестр СИ № 19612-08).
Наименование технической характеристики | Значение |
Канал измерения абсолютной вибрации | |
Диапазон измерения виброскорости, мм/с:
СКЗ пик |
от 0,05 до 100 включ. от 0,1 до 100 включ. |
Диапазон измерения размаха виброперемещения, мкм | от 3 до 1000 включ. |
Диапазон рабочих частот (программируется), Гц | от 2 до 1000 включ. |
Предел допускаемой основной относительной погрешности измерения СКЗ и пикового значения виброскорости в диапазоне измерений от 1 до 100 мм/с по цифровому индикатору и унифицированному сигналу, % | 5 |
Предел допускаемой основной абсолютной погрешности измерения СКЗ виброскорости в диапазоне измерений от 0,05 до 1 мм/с и пикового значения виброскорости в диапазоне измерений от 0,1 до 1 мм/с по цифровому индикатору и унифицированному сигналу, мм/с | ± 0,1 |
Предел допускаемой основной относительной погрешности измерения размаха виброперемещения в диапазоне измерений от 20 до 1000 мкм по цифровому индикатору и унифицированному сигналу, % | 5 |
Предел допускаемой основной абсолютной погрешности измерения размаха виброперемещения в диапазоне измерений от 3 до 20 мкм по цифровому индикатору и унифицированному сигналу, мкм | ± 3 |
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот (кроме частот вблизи границ диапазона), %, не более | 5 |
Спад АЧХ на границах диапазона частот, дБ, не более | 3 |
Канал измерения относительной вибрации | |
Диапазон измерений размаха виброперемещения, мкм | от 2 до 2000 включ. |
Диапазон измерений пикового значения виброперемещения, мкм | от 1 до 1000 включ. |
Диапазон измерений зазора, мм | от 0 до 5 включ. |
Диапазон рабочих частот при измерении виброперемещения (программируется), Гц | от 0,4 до 1000 включ. |
Предел допускаемой основной относительной погрешности измерений размаха виброперемещения в диапазоне от 20 до 2000 мкм и пикового значения виброперемещения в диапазоне от 20 до 1000 мкм по цифровому индикатору и унифицированному сигналу, % | 5 |
Наименование технической характеристики | Значение |
Пределы допускаемой основной абсолютной погрешности измерений размаха виброперемещения в диапазоне от 2 до 20 мкм и пикового значения виброперемещения в диапазоне от 1 до 20 мкм по цифровому индикатору и унифицированному сигналу, мкм | ± 4 |
Пределы допускаемой основной абсолютной погрешности измерений зазора по цифровому индикатору и унифицированному сигналу, мкм | ± 20 |
Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот (кроме частот вблизи границ диапазона), %, не более | 5 |
Спад АЧХ на границах диапазона частот, дБ, не более | 3 |
Канал измерения осевого сдвига | |
Диапазон измерений осевого сдвига, мм | ± 2,5 |
Пределы допускаемой основной абсолютной погрешности измерений осевого сдвига по цифровому индикатору и унифицированному сигналу, мкм | ± 20 |
Канал измерения напряжения разбаланса резистивных мостов | |
Диапазон измерений напряжения разбаланса, мВ/В | ± 40 |
Диапазон рабочих частот, Гц | от 0 до 2000 |
Пределы допускаемой основной приведённой погрешности измерения разбаланса в диапазоне частот, % | ± 3 |
Канал измерения аналоговых электрических сигналов | |
Диапазон измерений входного напряжения (пост., перем.), В | от 0 до 11 включ. |
Диапазон измерений входного тока, мА | от 0 до 20 включ. |
Диапазон частот, Гц | от 0 до 30000 |
Предел допускаемой основной относительной погрешности измерений входного напряжения (тока), % | 0,5 |
Неравномерность амплитудно-частотной характеристики, %, не более | 5 |
Канал измерения частоты вращения | |
Диапазон измерений частоты вращения, об/мин | от 1 до 30000 |
Пределы допускаемой основной абсолютной погрешности измерений частоты вращения по индикатору и цифровым интерфейсам, об/мин | ± 1 |
Пределы допускаемой основной относительной погрешности измерений частоты вращения по унифицированному сигналу, % | ± 1 |
Условия эксплуатации: диапазон рабочих температур, °С: контроллера в исполнении 1- 3
контроллера в исполнении 4 преобразователей моделей МВ-43-10; МВ-44-2; МВ-46-1; МВ-47-1 преобразователей моделей ТМК-121-х преобразователей моделей ТМК-161-х преобразователей моделей ТМК-172-х преобразователей моделей ТМК-271 и ТМК-272-х |
от минус 60 до 70 включ. от 0 до 70 включ. от минус 60 до 250 включ. от минус 40 до 125 включ. от 0 до 120 включ. от минус 30 до 110 включ. от минус 60 до 70 включ. |
Габаритные размеры, мм, не более: контроллера в исполнении 1 контроллера в исполнении 2 контроллера в исполнении 3 контроллера в исполнении 4
преобразователей моделей МВ-43-10; МВ-44-2; МВ-46-1; МВ-47-1; ТМК-121-х; |
290 х 300 х 130 270 х 350 х 120 зависит от типа бокса 105 х 105 х 26
70 х 50 х 60 |
Наименование технической характеристики | Значение |
Габаритные размеры, мм, не более: преобразователей моделей ТМК-161-х;
преобразователей моделей ТМК-172-х преобразователей моделей ТМК-271 и ТМК-272-х |
0 10 или 0 16 х L, где L — длина кабеля 0 16 х 50 95 х76 х 75 |
Масса, кг, не более: контроллера в исполнении 1 контроллера в исполнении 2 контроллера в исполнении 3 контроллера в исполнении 4
преобразователей моделей МВ-43-10; МВ-44-2; МВ-46-1; МВ-47-1; ТМК-121-х; преобразователей моделей ТМК-161-х преобразователей моделей ТМК-172-х преобразователей моделей ТМК-271 и ТМК-272-х |
4,5
5,0 зависит от типа бокса 0,6 0,2 0,15 0,2 0,2 |
