Назначение: для измерений ослабления, КСВН, фазы коэффициентов отражения и передачи двухполюсных и четырехполюсных СВЧ устройств, а также измерений характеристик спектра периодически повторяющихся сигналов и стационарных шумов в коаксиальных трактах N -типа и IX — типа (3,5 мм) по ГОСТ 13317 — 89.
Модификации: FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A.
25.08.2014 Изменения в названии организации
Анализаторы в зависимости от варианта исполнения функционируют в режиме анализатора цепей или анализатора кабелей и антенн, или анализатора спектра.
Принцип действия анализаторов в режиме анализатора цепей и анализатора кабелей и антенн основан на воздействии на исследуемый объект сигналом с выхода встроенного синтезатора частоты (СЧ) и раздельном измерении параметров падающего и отраженного сигналов. Принцип действия анализаторов в режиме анализатора спектра основан на последовательном анализе спектра, анализатор функционирует как перестраиваемый автоматически или вручную гетеродинный приемник с индикацией амплитуд спектральных компонент.
Функционально анализатор состоит из: синтезатора частоты, приемника, блока разделения сигнала на падающий и отраженный, блока вычисления и управления, блока питания и аккумуляторной батареи.

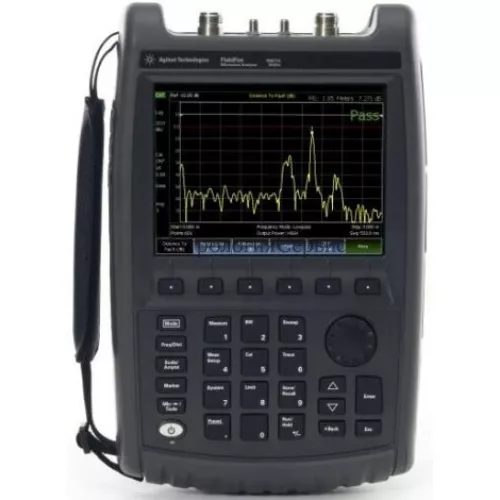

Конструктивно анализатор представляет собой моноблок, на передней панели которого расположены органы управления и жидкокристаллический индикатор, на верхней панели расположены ВЧ и СВЧ соединители для подключения объектов измерений и внешних антенн. На правой боковой панели под защитными крышками расположены вспомогательные соединители для подключения анализатора к USB устройствам, LAN, внешним запоминающим устройствам и выходы опорного генератора. На левой боковой панели расположен громкоговоритель и разъем для подключения внешнего источника питания.
Анализаторы FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A предназначены для работы в режимах анализа параметров кабелей и антенн, а также анализа спектра. Анализаторы FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A предназначены для работы в режимах векторного анализа цепей. Анализаторы FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A предназначены для работы в режиме анализа спектра, и в качестве источника сигнала.
Модели анализаторов выпускаются в унифицированных корпусах и отличаются друг от друга типом выходного разъема (N-типа или тип IX (3,5 мм)) диапазоном рабочих частот и другими характеристиками. Внешний вид анализаторов, имеющих различные выходные разъемы, приведены на рисунках 1 и 2.
Опция | Функциональное назначение |
235 | Встраиваемый предусилитель |
236 | Приложение для анализа спектра сигналов и помех |
302 | Приложение для управления внешними датчиками мощности по интерфейсу USB |
307 | Встраиваемый приемник сигналов ГНСС GPS |
308 | Приложение для векторного анализа напряжения (векторный вольтметр) |
309 | Встраиваемый источник постоянного тока смещения |
310 | Встраиваемый измеритель мощности |
320 | Встраиваемый измеритель КСВН (обратных потерь) |
Анализаторы выпускаются в унифицированных корпусах и по внешнему виду отличаются друг от друга типом выходного разъема (N-типа или тип IX (3,5 мм)) и обозначением, нанесенным на передней панели,. Внешний вид анализаторов, имеющих различные выходные разъемы, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 и 2.
При оформлении внешнего вида анализаторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Программное обеспечение (далее — ПО) анализаторов представляет собой приложение, работающее в среде ОС Windows CE, установленной на встроенный компьютер анализатора.
Встроенное ПО приложения идентифицируется непосредственно, как исполняемый файл, во внутренней программной среде анализатора при помощи специальных программ-идентификаторов. Производителем не предусмотрен иной способ идентификации программного и микропрограммного обеспечения.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Метрологически значимая часть встроенного микропрограммного ПО записана на жесткий диск встроенного компьютера.
Идентифика
ционное наименование ПО |
Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
FieldFox Handled Analyzer Firmware | Версия не ниже А.06.02 | — | — |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
«A».
Какая цена Поверка анализаторов электрических цепей и сигналов комбинированных портативных FieldFox? Чтобы получить информацию о стоимости «Поверка анализаторов электрических цепей и сигналов комбинированных портативных FieldFox», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
Поверка осуществляется в соответствии с документом 651-13-08 МП «Инструкция. Анализаторы электрических цепей и сигналов комбинированные портативные FieldFox N9913A, FieldFox N9914A, FieldFox N9915A, FieldFox N9916A, FieldFox N9917A, FieldFox N9918A, FieldFox N9925A, FieldFox N9926A, FieldFox N9927A, FieldFox N9928A, FieldFox N9935A, FieldFox N9936A, FieldFox N9937A, FieldFox N9938A. Методика поверки», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ в 2013 г.
Наименование характеристики | Модель анализатора FieldFox | |
N9913 А | N9914A | |
Тип коаксиального соединителя измерительного порта | Розетка (N — тип по ГОСТ 13317 — 89) | |
Диапазон рабочих частот | От 30 кГц до 4 ГГц | от 30 кГц до 6,5 ГГц |
Пределы допускаемой относительной погрешности частоты опорного генератора, 5ОП | ± 1,7 • 10-6 | |
Работа в режиме анализатора спектра | ||
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц | ± (F • 5ОП + Пке-да • 5rbw + 0,5 • Fp), где Fи — измеренное значение частоты,
П^ — ширина полосы узкополосного фильтра (RBW), 5rbw — относительная погрешность установки полосы узкополосного фильтра, 5RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме, Fp — разрешение по частоте |
|
Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ | При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц. | |
Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц 5 МГц | ± 1
± 5 ± 10 |
Наименование характеристики | Модель анализатора FieldFox | |
N9913 А | N9914A | |
Пределы допускаемой | ||
абсолютной погрешности | ||
измерений мощности сигнала | ± 0,3 | |
номинальной частоты 50 МГц, дБ | ||
Пределы допускаемой | ||
абсолютной погрешности | ||
измерений мощности (опция 310) | ± 0,8 | |
в нормальных условиях | ||
эксплуатации, дБ | ||
Пределы допускаемой | ||
абсолютной погрешности | ||
измерений мощности (опция 310) | ± 1,0 | |
в рабочих условиях эксплуатации, | ||
дБ | ||
Максимальное допустимое | ||
значение мощности входного | 27 | |
сигнала, дБ (исх. 1 мВт) | ||
Диапазон значений ослабления | от 0 до 30 (с шагом 5 дБ) | |
входного аттенюатора, дБ | ||
Спектральная плотность фазового | ||
шума на частоте 1 ГГц в | ||
нормальных условиях | ||
эксплуатации, дБс / Гц, не более, | ||
при отстройке | ||
10 кГц | минус 108 | |
30 кГц | минус 107 | |
100 кГц | минус 100 | |
1 МГц | минус 110 | |
3 МГц | минус 119 | |
5 МГц | минус 120 | |
Спектральная плотность фазового | ||
шума на частоте 1 ГГц в рабочих | ||
условиях эксплуатации, дБс / Гц, | ||
не более, при отстройке: | ||
10 кГц | минус 108 | |
30 кГц | минус 105 | |
100 кГц | минус 99 | |
1 МГц | минус 110 | |
3 МГц | минус 118 | |
5 МГц | минус 120 | |
Уровень собственных шумов1 с | ||
выключенным предусилителем в | ||
нормальных условиях, | ||
эксплуатации, дБ (исх. 1 мВт), не | ||
более, в диапазоне частот: | ||
от 2 МГц до 4,5 ГГ ц | минус 137 | минус 137 |
от 4 до 6,5 ГГц | — | минус 133 |
Наименование характеристики | Модель анализатора FieldFox | |
N9913 А | N9914A | |
Уровень собственных шумов1 с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4 ГГц от 4 до 6,5 ГГц | минус 135 | минус 135 минус 131 |
Уровень собственных шумов1 с включенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:
от 2 МГц до 4,5 ГГц от 4 до 6,5 ГГц |
минус 153 | минус 153 минус 149 |
Уровень собственных шумов1 с включенным предусилителем (опция 235) в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц от 4 до 6,5 ГГц | минус 151 | минус 151 минус 147 |
Уровень интермодуляции третьего порядка на 2,4 Гц, дБ исх. 1 мВт | 15 | |
Работа в режиме анализатора кабелей и антенн | ||
Разрешение по частоте, Гц: для частот до 4 ГГц для частот до 5 ГГц для частот до 6,5 ГГц | 1 | 1
1.34 1.34 |
Значения ширины полосы узкополосного фильтра (RBW) по уровню минус 3 дБ | 10, 30, 100, 300 Гц, 1, 3, 10, 30, 100 кГц | |
Динамический диапазон, дБ | 95 | |
Максимальное значение мощности входного сигнала, дБ (исх. 1 мВт) | 27 | |
Пределы допускаемой абсолютной погрешности измерений коэффициентов передачи и отражения (заводские установки) | Приведены в таблице 4 | |
Диапазон значений напряжения смещения (опция 309), В | от 1 до 32 | |
Шаг установки напряжения смещения (опция 309), В | 0,1 | |
Масса, кг, не более (без батареи) | 3 | |
Габаритные размеры (длина х ширина х высота), мм, не более | 292 х 188 х 72 |
Наименование характеристики | Модель анализатора FieldFox | |
N9915А, N9925A, N9935A | N9916A, N9926A, N9936A | |
Тип коаксиального соединителя измерительного порта | Розетка (N-тип по ГОСТ 13317 — 89) | |
Диапазон рабочих частот2 | от 30 кГц до 9 ГГц | от 30 кГц до 14 ГГц |
Пределы допускаемой относительной погрешности частоты опорного генератора,
5 ОП |
± 1,7 | • 10-6 |
Работа в режиме анализатора спектра (только модели №915А, N9916A, N9935A, N9936A) | ||
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц | ± (F^ • 5ОП + ПRвw • Srbw + 0,5 • Fp), где Fи — измеренное значение частоты,
ПRвW — ширина полосы узкополосного фильтра (RBW), 5rbw — относительная погрешность установки полосы узкополосного фильтра, 5RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме, Fp — разрешение по частоте |
|
Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ | При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц. | |
Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц 5 МГц | ± 1
± 5 ± 10 |
|
Пределы допускаемой абсолютной погрешности измерений мощности сигнала номинальной частоты 50 МГц, дБ | ± 0,3 | |
Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в нормальных условиях эксплуатации, дБ | ± 0,8 | |
Пределы допускаемой абсолютной погрешности измерений мощности (опция 310) в рабочих условиях эксплуатации, дБ | ± 1,0 | |
Максимальное допустимое значение мощности входного сигнала, дБ (исх. 1 мВт) | 27 |
Диапазон значений ослабления входного аттенюатора, дБ от 0 до 30 (с шагом 5 дБ) N9915 А, N9925A, N9935A N9916A, N9926A, N9936A
10 кГц | минус 108 | |
30 кГц | минус 107 | |
100 кГц | минус 100 | |
1 МГц | минус 110 | |
3 МГц | минус 119 | |
5 МГц | минус 120 | |
Спектральная плотность | ||
фазового шума на частоте 1 ГГц | ||
в рабочих условиях | ||
эксплуатации, дБс / Гц, не более, | ||
при отстройке: | ||
10 кГц | минус 108 | |
30 кГц | минус 105 | |
100 кГц | минус 99 | |
1 МГц | минус 110 | |
3 МГц | минус 118 | |
5 МГц | минус 120 | |
Уровень собственных шумов1 с | ||
выключенным предусилителем в | ||
нормальных условиях | ||
эксплуатации, дБ (исх. 1 мВт), не | ||
более, в диапазоне частот: | ||
от 2 МГц до 4,5 ГГ ц | минус 137 | минус 137 |
от 4 до 7 ГГц | минус 133 | минус 133 |
от 7 до 9 ГГц | минус 129 | минус 129 |
от 9 до 13 ГГц | — | минус 129 |
от 13 до 14ГГц | — | минус 124 |
Уровень собственных шумов1 с | ||
выключенным предусилителем в | ||
рабочих условиях эксплуатации, | ||
дБ (исх. 1 мВт), не более, в | ||
диапазоне частот: | ||
от 2 МГц до 4,5 ГГц | минус 135 | минус 135 |
от 4 до 7 ГГц | минус 131 | минус 131 |
от 7 до 9 ГГц | минус 127 | минус 127 |
от 9 до 13 ГГц | — | минус 127 |
от 13 до 14ГГц | — | минус 122 |
Наименование характеристики | Модель анализатора FieldFox | ||
N9915 А, N9925A, N9935A | N9916A, N9926A, N9936A | ||
Уровень собственных шумов1 с | |||
включенным предусилителем | |||
(опция 235) в нормальных | |||
условиях эксплуатации, дБ (исх. | |||
1 мВт), не более, в диапазоне | |||
частот: | |||
от 2 МГц до 4,5 ГГц | минус 153 | минус 153 | |
от 4 до 7 ГГц | минус 149 | минус 149 | |
от 7 до 9 ГГц | минус 147 | минус 147 | |
от 9 до 13 ГГц | — | минус 147 | |
от 13 до 14ГГц | — | минус 143 | |
Уровень собственных шумов1 с | |||
включенным предусилителем | |||
(опция 235) в рабочих условиях | |||
эксплуатации, дБ (исх. 1 мВт), не | |||
более в диапазоне частот: | |||
от 2 МГц до 4,5 ГГ ц | минус 151 | минус 151 | |
от 4 до 7 ГГц | минус 147 | минус 147 | |
от 7 до 9 ГГц | минус 145 | минус 145 | |
от 9 до 13 ГГц | — | минус 145 | |
от 13 до 14ГГц | — | минус 141 | |
Уровень интермодуляции | |||
третьего порядка на 2,4 Гц, дБ | 15 | ||
исх. 1 мВт | |||
Работа в режимах анализатора кабелей и антенн или векторного анализа цепей | |||
(только для моделей FieldFox N | Г9915А, FieldFox N9916A, FieldFox N9925A, FieldFox N9926A) | ||
Разрешение по частоте, Гц: | |||
для частот до 5 ГГц | 1 | 1 | |
для частот до 9 ГГц | 1,34 | 1,34 | |
для частот до 10 ГГц | — | 1,34 | |
для частот до 14 ГГц | — | 2, 68 | |
Значения ширины полосы | |||
узкополосного фильтра (RBW), | 10, 30, 100, 300 Гц; 1, 3, 10, 30, 100 кГц | ||
по уровню минус 3 дБ | |||
Динамический диапазон, дБ | |||
в диапазоне частот: | |||
от 300 кГц до 9 ГГц | 95 | 95 | |
от 9 до 14 ГГц | — | 91 | |
Максимальное значение | |||
мощности входного сигнала, дБ | 27 | ||
(исх. 1 мВт) | |||
Пределы допускаемой | |||
абсолютной погрешности | |||
измерений коэффициентов | Приведены | в таблице 4 | |
передачи и отражения | |||
(заводские установки) |
Наименование характеристики | Модель анализатора FieldFox | |
N9915 А, N9925A | N9916A, N9926A | |
Диапазон значений напряжения смещения (опция 309), В | от 1 до 32 | |
Шаг установки напряжения смещения (опция 309), В | 0,1 | |
Масса, кг, не более (без батареи) | 3 | |
Габаритные размеры (длина х ширина х высота), мм, не более | 292 х 188 х 72 | |
Модель анализатора FieldFox | ||
N9917 А, N9927A, N9937A | N9918A, N9928A, N9938A | |
Тип коаксиального соединителя измерительного порта | Розетка (N — тип по ГОСТ 13317 — 89) | Вилка (IX — тип по ГОСТ 13317 — 89, тракт 3,5 мм)3 |
Диапазон рабочих частот2 | от 30 кГц до 18 ГГц | от 30 кГц до 26,5 ГГц |
Пределы допускаемой относительной погрешности частоты опорного генератора,
5 ОП |
± 1,7 • 10-6 | |
Работа в режиме анализатора спектра (только для моделей FieldFox №917А, FieldFox N9918A, FieldFox N9937A, FieldFox N9938A) | ||
Пределы допускаемой абсолютной погрешности измерений частоты (при установке начальной, конечной и центральной частот анализа, при маркерных измерениях), Гц | ± (F • 5ОП + ПRвw • 5rbw + 0,5 • Fp), где F и — измеренное значение частоты,
П^ — ширина полосы узкополосного фильтра (RBW), 5rbw — относительная погрешность установки полосы узкополосного фильтра, 5RBW = 5 % в режиме работы по алгоритму быстрого преобразования Фурье (БПФ), 16 % в шаговом режиме, Fp — разрешение по частоте |
|
Ширина полосы узкополосного фильтра (RBW), по уровню минус 3 дБ | При полосе обзора равной 0 с шагом, кратным (1, 3, 10) Гц При полосе обзора не равной 0 с шагом, кратным (1; 1,5; 2; 3; 5; 7,5; 10) Гц до 300 кГц, далее 300 кГц; 1, 3 и 5 МГц. | |
Пределы допускаемой относительной погрешности ширины полосы пропускания узкополосного фильтра по уровню минус 3 дБ (RBW) при ширине полосы, %: от 10 Гц до 100 кГц от 300 кГц до 3 МГц 5 МГц | ± 1
± 5 ± 10 |
|
Пределы допускаемой абсолютной погрешности измерений мощности сигнала номинальной частоты 50 МГц, дБ | ± 0,3 |
Наименование характеристики | Модель анализатора FieldFox | |
N9917 А, N9937A | N9918A, N9938A | |
Пределы допускаемой | ||
абсолютной погрешности | ||
измерений мощности | ||
(опция 310) в нормальных | ||
условиях эксплуатации, дБ, в | ||
диапазоне частот: | ||
от 100 кГц до 18 ГГц | ± 0,8 | ± 0,8 |
от 18 до 26,5 ГГц | — | ± 1,0 |
Пределы допускаемой | ||
абсолютной погрешности | ||
измерений мощности | ||
(опция 310) в рабочих условиях | ||
эксплуатации, дБ, в диапазоне | ||
частот: | ||
от 100 кГц до 18 ГГц | ||
от 18 до 26,5 ГГц | ± 1,0 | ± 1,0 |
— | ± 1,2 | |
Максимальное допустимое | ||
значение мощности входного | 27 | |
сигнала, дБ (исх. 1 мВт) | ||
Диапазон значений ослабления | от 0 до 30 (с | шагом 5 дБ) |
входного аттенюатора, дБ | ||
Спектральная плотность | ||
фазового шума на частоте 1 ГГц | ||
в нормальных условиях | ||
эксплуатации , дБс / Гц, не | ||
более, при отстройке: | ||
10 кГц | минус 108 | |
30 кГц | минус 107 | |
100 кГц | минус 100 | |
1 МГц | минус 110 | |
3 МГц | минус 119 | |
5 МГц | минус 120 | |
Спектральная плотность | ||
фазового шума на частоте 1 ГГц | ||
в рабочих условиях | ||
эксплуатации, дБс / Гц, не более, | ||
при отстройке: | ||
10 кГц | минус 108 | |
30 кГц | минус 105 | |
100 кГц | минус 99 | |
1 МГц | минус 110 | |
3 МГц | минус 118 | |
5 МГц | минус 120 |
Наименование характеристики | Модель анализатора FieldFox | |
N9917 А, N9937A | N9918A, N9938A | |
Уровень собственных шумов1 с выключенным предусилителем в нормальных условиях, эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц | минус 137 | минус 137 |
от 4 до 7 ГГц | минус 133 | минус 133 |
от 7 до 13 ГГц | минус 129 | минус 129 |
от 13 до 17 ГГц | минус 124 | минус 124 |
от 17 до 18 ГГц | минус 119 | минус 119 |
от 18 до 22 ГГц | — | минус 119 |
от 22 до 25 ГГц | — | минус 114 |
от 25 до 26,5 ГГц | — | минус 110 |
Уровень собственных шумов1, с выключенным предусилителем в рабочих условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот: от 2 МГц до 4,5 ГГц | минус 135 | минус 135 |
от 4 до 7 ГГц | минус 131 | минус 131 |
от 7 до 13 ГГц | минус 127 | минус 127 |
от 13 до 17 ГГц | минус 122 | минус 122 |
от 17 до 18 ГГц | минус 117 | минус 117 |
от 18 до 22 ГГц | — | минус 117 |
от 22 до 25 ГГц | — | минус 111 |
от 25 до 26,5 ГГц | — | минус 108 |
Уровень собственных шумов1 с включенным предусилителем (опция 235) в нормальных условиях эксплуатации, дБ (исх. 1 мВт), не более, в диапазоне частот:
от 2 МГц до 4,5 ГГ ц |
минус 153 | минус 153 |
от 4 до 7 ГГц | минус 149 | минус 149 |
от 7 до 13 ГГц | минус 147 | минус 147 |
от 13 до 17 ГГц | минус 143 | минус 143 |
от 17 до 18 ГГц | минус 140 | минус 140 |
от 18 до 22 ГГц | — | минус 140 |
от 22 до 25 ГГц | — | минус 134 |
от 25 до 26,5 ГГц | — | минус 128 |
Наименование характеристики | Модель анализатора FieldFox | ||
N9917 А, N9937A | N9918A, N9938A | ||
Уровень собственных шумов1 с | |||
включенным предусилителем | |||
(опция 235) в рабочих условиях | |||
эксплуатации, дБ (исх. 1 мВт), не | |||
более, в диапазоне частот: | |||
от 2 МГц до 4,5 ГГц | минус 151 | минус 151 | |
от 4 до 7 ГГц | минус 147 | минус 147 | |
от 7 до 13 ГГц | минус 145 | минус 145 | |
от 13 до 17 ГГц | минус 141 | минус 141 | |
от 17 до 18 ГГц | минус 139 | минус 139 | |
от 18 до 22 ГГц | — | минус 139 | |
от 22 до 25 ГГц | — | минус 132 | |
от 25 до 26,5 ГГц | — | минус 126 | |
Уровень интермодуляции третьего | 15 | ||
порядка на 2,4 Гц, дБ исх. 1 мВт | |||
Работа в режимах анализатора кабелей и антенн или векторного анализа цепей | |||
Наименование характеристики | Модель анализатора FieldFox | ||
Ш917А, N9927A | N9918A, N9928A | ||
Разрешение по частоте, Гц: | |||
для частот до 5 ГГц | 1 | 1 | |
для частот до 10 ГГц | 1,34 | 1,34 | |
для частот до 18 ГГц | 2,68 | 2,68 | |
для частот до 20 ГГц | — | 2,68 | |
для частот до 26,5 ГГц | — | 5,36 | |
Значения ширины полосы | |||
узкополосного фильтра (RBW), по | 10, 30, 100, 300 Гц; 1, 3, 10, 30, 100 кГц | ||
уровню минус 3 дБ | |||
Динамический диапазон, дБ, | |||
в диапазоне частот: | |||
от 300 кГц до 9 ГГц | 95 | 95 | |
от 9 до 14 ГГц | 91 | 91 | |
от 14 до 18 ГГц | 90 | 90 | |
от 18 до 20 ГГц | — | 87 | |
от 20 до 25 ГГц | — | 74 | |
от 25 до 26,5 ГГц | — | 65 | |
Максимальное значение | |||
мощности входного сигнала, дБ | 27 | ||
(исх. 1 мВт) | |||
Пределы допускаемой | |||
абсолютной погрешности | |||
измерений коэффициентов | Приведены в таблице 4 | ||
передачи и отражения (заводские | |||
установки) | |||
Диапазон значений постоянного | |||
напряжения смещения (опция | |||
309), В | от 1 до 32 | ||
Шаг установки напряжения | |||
смещения (опция 309), В | 0,1 |
Исправленные характеристики системы (с использованием калибровочного набора 85054D) (применяется для FieldFox N9913/4/5/6/7A и FieldFox N9925/6/7A) | |||||
Направ- | Согласование | Согласование | Коэффициент | Коэффициент | |
ленность, | источника, | нагрузки, | отражение, | передачи, | |
дБ | дБ | дБ | дБ | дБ | |
< 0,5 ГГц | 40 | 38 | 37 | ± 0,006 | ± 0,08 |
от 0,5 до 2,0 ГГц | 40 | 33 | 35 | ± 0,006 | ± 0,1 |
от 2 до 8 ГГц | 36 | 33 | 32 | ± 0,009 | ± 0,15 |
от 8 до 18 ГГц | 34 | 27 | 27 | ± 0,027 | ± 0,43 |
Сотрудники «Метрология Сервис» обладают высокой квалификацией, подтвержденной обучением в специализированных сервисных центрах. В компании регулярно проводятся курсы повышения квалификации и специальные тренинги, направленные на обучение сотрудников новым технологиям в области метрологии.
Наши специалисты также обладают высшим образованием по специальности "Метрология", полученным в ведущих вузах страны, таких как МГТУ им. Н.Э. Баумана, МИРЭА – Российский технологический университет, Московский Политехнический университет, МГТУ "Станкин" и другие. Опыт работы в метрологическом обслуживании составляет более трех лет, что подчеркивает их профессиональную подготовку.
