Заказать Поверка аппарата для испытания диэлектриков АИД-70Ц
Назначение: для генерирования и измерения высоких напряжений постоянного и переменного тока при испытании и диагностировании изоляции силовых кабелей и твердых диэлектриков высоких напряжений постоянного тока или переменного тока номинальной частотой 50 Гц.
Область применения: электротехническая промышленность (контроль изоляции силовых кабелей, диагностирование изоляции устройств высокого напряжения). Аппараты испытания диэлектриков цифровые «АИД—70Ц» MOryт быть использованы в качестве регулируемых источников высокого напряжения постоянного и переменного тока с контролем силы тока, потребляемого нагрузкой.
Поверка аппарата для испытания диэлектриков АИД-70Ц
Аппараты испытания диэлектриков цифровые «АИД—70Ц» (далее аппарат) представляют собой преобразователи напряжения переменного тока с номинальным значением 220 В или 230 В с номинальной частотой 50 Гц в переменное напряжение, регулируемое от 2 до 50 кВ (действующие значения), либо, в зависимости от выбранного режима работы, в напряжение постоянного тока отрицательной полярности, регулируемое от 2 до 70 кВ.

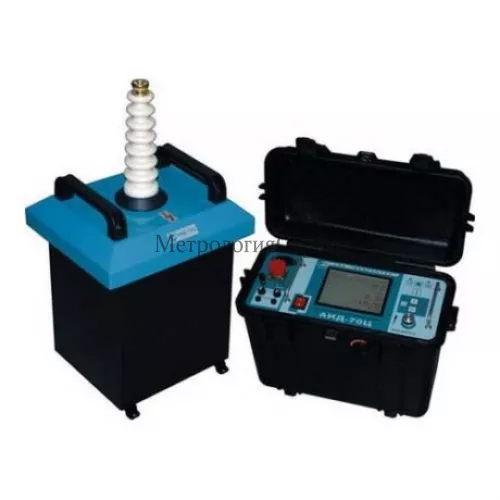

Аппарат состоит из следующих узлов:
- генератора высоковольтного;
- пульта управления;
- проводов заземления;
- кабеля сетевого питания.
Аппарат действует следующим образом. Напряжение однофазной сети переменного тока поступает на регулирующий автотрансформатор и с ero выхода — на первичную обмотку высоковольтного трансформатора. При работе в режиме переменного тока высокое напряжение с вторичной обмотки высоковольтного трансформатора поступает через шунтирующий переключатель на высоковольтный вывод аппарата, а при работе в режиме постоянного тока поступает на однополупериодный выпрямитель и далее
на высоковольтный вывод аппарата.
В состав системы регулирования аппарата входит система измерения выходного напряжения и тока, система управления работой регулирующего автотрансформатора. Система измерения содержит делитель высокого напряжения, токовый измерительный шунт, к выходу которых подключены аналого-цифровые преобразователи, сигналы с которых поступают на процессор системы управления.
Информация о значениях выходного напряжения и тока отображается на цифровой информационной панели, объединенной проводом связи с процессором системы управления. В аппарате применена схема защиты от токов перегрузки и коpoткогo замыкания, а также схема защиты от перенапряжения. При превышении заданных характеристик схема отключает высокое напряжение.
Какая цена Поверка аппарата для испытания диэлектриков АИД-70Ц? Чтобы получить информацию о стоимости «Поверка аппарата для испытания диэлектриков АИД-70Ц», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
