Назначение: для испытания электрооборудования высоким напряжением переменного тока промышленной частоты до 50 кВ.
Поверка аппарата испытания диэлектриков АИСТ 50М
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямлении этого напряжения с помощью однополупериодного выпрямителя, а также периодической коммутации выпрямленного напряжения и индуктивно-емкостной цепи.

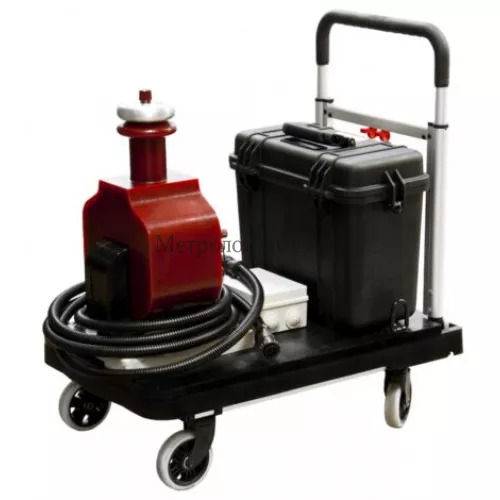

Основные узлы аппаратов: пульт управления, высоковольтный блок.
Пульт управления с помощью соединительного кабеля соединяется с блоком высоковольтным. Пульт управления является единым для всех модификаций аппаратов. Высоковольтные блоки имеют различную конструкцию, в зависимости от выходного напряжения аппарата.
Пульт управления содержит модуль управления, регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления.
Микроконтроллер с встроенными АЦП и ЦАП, входящий в модуль управления, управляет алгоритмами включения, регулирования (для автоматического режима) и отключения высокого напряжения, проводит «оцифровку» выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на цифровые и стрелочные индикаторы панели управления.
Высоковольтный блок содержит высоковольтные трансформаторы, выходы которых через выпрямители и коммутаторы подключены к высоковольтному выводу. Вторые выводы высоковольтных трансформаторов заземлены через токоизмерительный резистор.
К высоковольтному выводу подключен измерительный делитель высокого напряжения.
В высоковольтном блоке имеется разрядный резистор для автоматического разряда высоковольтного вывода и испытуемого объекта, при выключении высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. При достижении заданных характеристик схема отключает высокое напряжение. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется разрядным резистором высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный может быть выполнен в виде бака, заполненного маслом, «сухого» трансформатора, элегазового трансформатора.
Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпусов блоков пломбируются.
Аппараты относятся к ремонтируемым и восстанавливаемым изделиям.
