Заказать Поверка аппарата высоковольтного испытательного Скат 70 М
Назначение: для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц, напряжения постоянного тока отрицательной или положительной полярности, а также для измерений среднеквадратических значений напряжения и силы переменного тока, амплитудного значения напряжения и среднего значения силы постоянного тока отрицательной или положительной полярности при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжения, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
Поверка аппарата высоковольтного испытательного Скат 70 М
Принцип действия аппаратов основан на преобразовании с помощью лабораторного автотрансформатора и высоковольтного трансформатора напряжения питающей однофазной сети переменного тока в регулируемое высокое напряжение переменного тока. В режиме переменного тока высокое напряжение поступает на выход аппарата через высоковольтный коммутатор. В режиме постоянного тока высокое переменное напряжение преобразуется в выпрямленное напряжение однополупериодным выпрямителем и поступает на выход аппарата. В случае работы аппарата на постоянном токе к выходу аппарата должна быть подсоединена внешняя балластная емкость не менее 10 нФ. В качестве емкостной нагрузки может выступать объект испытаний.
Аппараты выпускаются в двух модификациях: СКАТ-70М, СКАТ-70МА, которые отличаются полярностью выходного напряжения постоянного тока. Модификация СКАТ-70М имеет отрицательную полярность напряжения постоянного тока, модификация СКАТ-70МА — положительную.

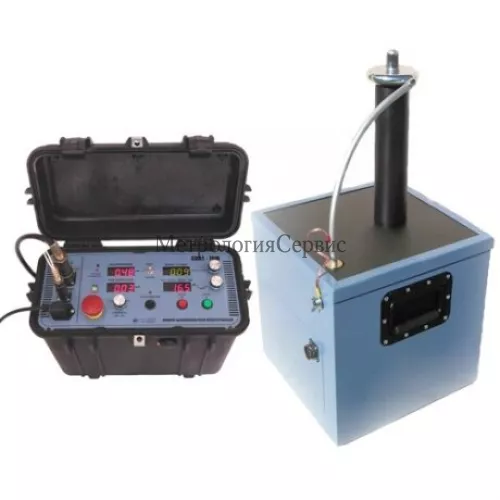

Аппарат функционально состоит из двух блоков — блока управления (БУ) и высоковольтного блока (ВБ), которые соединяются между собой штатным кабелем. БУ выполнен в пластиковом корпусе, предназначен для управления выходным напряжением аппарата, индикации измеряемых величин и выбора режима работы. БУ включает в себя коммутационные элементы, электронную плату, работающую под управлением микроконтроллера, цифровые сегментные индикаторы и органы управления. Внутри БУ установлен регулятор напряжения. Рабочее положение БУ — вертикальное.
ВБ выполнен в стальном корпусе с последующей окраской порошковым методом. ВБ предназначен для формирования выходного испытательного напряжения переменного и постоянного тока из входного, поступающего с БУ. ВБ содержит в себе высоковольтный трансформатор, высоковольтный диод и высоковольтный коммутатор, с помощью которого производится переключение вида напряжения (переменное/постоянное), а также снятия заряда с ёмкостной нагрузки по окончании испытания через вторичную обмотку трансформатора. Также на ВБ установлена автоматическая штанга заземления. Для измерения высокого напряжения используется встроенный высоковольтный делитель, подключенный к выходному высоковольтному выводу. Конструкция высоковольтного выхода предусматривает элементы, предупреждающие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора — трансформаторное масло и пластик. Рабочее положение ВБ — вертикальное.
Какая цена Поверка аппарата высоковольтного испытательного Скат 70 М? Чтобы получить информацию о стоимости «Поверка аппарата высоковольтного испытательного Скат 70 М», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
