Заказать Поверка аппарата высоковольтного испытательного Скат 70
Назначение: для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока, а также для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
Поверка аппарата высоковольтного испытательного Скат 70
Принцип действия аппаратов основан на преобразовании напряжения переменного тока питающей однофазной сети с помощью повышающего высоковольтного трансформатора, установленного в первичной цепи, в высокое напряжение переменного тока, либо с помощью однополупериодного выпрямителя (высоковольтного диодного столба) — в напряжение постоянного тока отрицательной полярности.

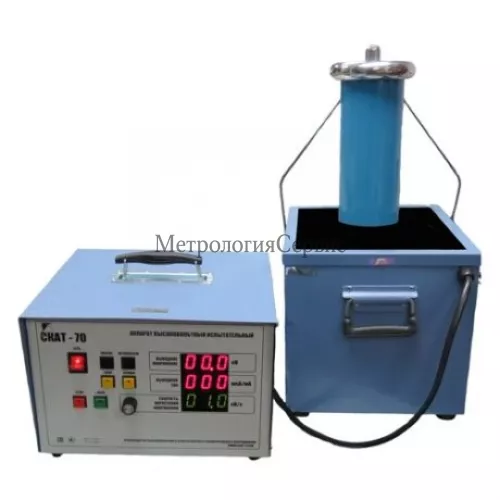

Функционально аппараты состоят из следующих основных узлов:
- блока высоковольтного, предназначенного для получения высокого напряжения переменного или постоянного тока;
- блока измерительного, содержащего органы управления, элементы защиты, приборы контроля и световой индикации;
- кабеля, соединяющего высоковольтный и измерительный блоки;
- кабеля сетевого питания, предназначенного для подключения аппарата к однофазной сети переменного тока.
Измерение выходного напряжения и силы тока осуществляется с помощью делителя напряжения и токового шунта, после преобразования АЦП с последующей математической обработкой, при этом на цифровом индикаторе аппарата отображаются среднеквадратические и амплитудные значения напряжения и силы тока.
Блок измерительный выполнен в металлическом корпусе, с последующей порошковой окраской. Предназначен для индикации измеряемых величин, режимов работы, обработки аварийных ситуаций и хранения калибровочных констант. Состоит из органов индикации, управления, коммутационных элементов и регулятора напряжения с приводом на двигателе постоянного тока. Имеет ручку для переноски. Рабочее положение блока измерительного -горизонтальное.
Блок высоковольтный выполнен в металлическом корпусе, с последующей порошковой окраской, часть компонентов состоит из пластика и стекловолокна. Предназначен для формирования выходного испытательного напряжения переменного и постоянного тока, оснащен штангой защитного заземления. Конструктивно включает в себя: встроенный высоковольтный делитель, всегда подключенный к выходному высоковольтному выводу, диодный столб на обратное напряжение 180 кВ с ручным переключением рода напряжения (переменное/постоянное), изолятор блока высоковольтного, снабженный дисковым антикоронным экраном в верхней части. Материалы изоляции высоковольтного трансформатора — трансформаторное масло, пластик, стекловолокно.
Рабочее положение блока высоковольтного — вертикальное.
Какая цена Поверка аппарата высоковольтного испытательного Скат 70? Чтобы получить информацию о стоимости «Поверка аппарата высоковольтного испытательного Скат 70», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.
