Назначение: для визуального измерения углов и непрямолинейности направляющих, для определения взаимного углового расположения осей и плоскостей изделий в пространстве, а также, для использования в качестве нуль-индикатора, в качестве обычной зрительной трубы в лабораториях и цехах прецизионного производства машиностроительных предприятий.
25.06.2014 Изменения в названии организации

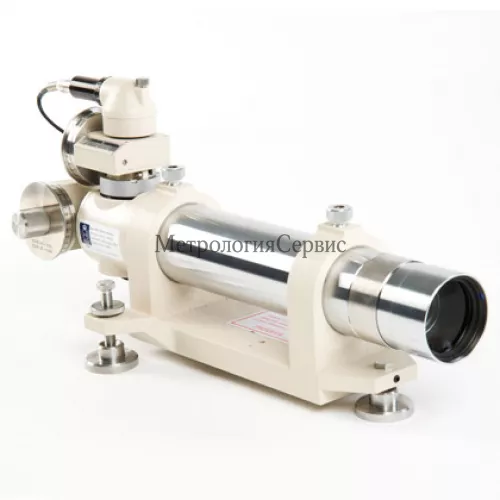

Поверка автоколлиматоров унифицированных АКУ-0,2, АКУ-0,5, АКУ-1
Принцип действия заключается в измерении смещения автоколлимационного изображения. Плоское зеркало устанавливается на расстоянии не более 30 м от автоколлиматора пер- пендикулярно его визирной оси.
Лучи света, выходящие из объектива параллельными пучками, отразившись от зеркала, вновь входят в объектив и дают изображение автоколлимационной марки на минутной шкале. Если зеркало перемещается параллельно своему первоначальному положению, смещения изображения марки не происходит. При повороте зеркала на угол α отражённые от него лучи поворачиваются на двойной угол α2 , и изображение автоколлимационной марки в плоскости шкалы меняет своё положение на угол α. Измерение смещения автоколлимационного изображения проводится компенсатором, одна из линз которого неподвижна, а другая, жёстко связанная с секундной шкалой, может перемещаться перпендикулярно оптической оси автоколлиматора в двух взаимно перпендикулярных направлениях.
Пучок лучей от источника света от зеркала, пройдя конденсор и светофильтр, освещает марку, отразившись от двух поворотных зеркал, попадает в призму-куб, склеенную из двух прямоугольных призм. Затем пучок лучей попадает в объектив. Каждый тип автоколлиматора имеет свой объектив.
Автоколлимационная марка расположена в фокальной плоскости объектива, поэтому лучи выходят из объектива параллельным пучком. Отразившись от зеркальной поверхности (от плоскости зеркала) и повторно пройдя объектив и призму-куб, лучи попадают в оптический окуляр-микрометр. Окуляр-микрометр состоит из линз компенсатора, секундной и минутной шкал. Плоскость делений минутной шкалы располагается в фокальной плоскости объектива. Призма становится для изменения направления луча на 45°.
Для равномерной подсветки секундной и минутной шкал служит система, состоящая из трех сменных светофильтров, поворотного зеркала и линзы. Автоколлиматоры изготавливаются трех модификаций: АКУ-0,2, АКУ-0,5, АКУ-1.
Конструкция и принцип действия автоколлиматоров в основном одинаковы. Различаются они устройством объективов, градуировкой минутной и секундной шкал. Кроме того, автоколлиматор АКУ-1 отличается от АКУ-0,5 и 0,2 конструкцией основания, на которое он закрепляется.
Конструктивно автоколлиматор состоит из следующих основных частей: тубуса, объектива, окулярной головки, основания. Программный продукт, используемый для получения результатов измерений, отсутствует.
