Поверка частотомера универсального Rohde Schwarz HM8123

Name: Поверка частотомера универсального Rohde Schwarz HM8123
Brand: Rohde & Schwarz GmbH & Co. KG
Price: 7000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка частотомера универсального Rohde Schwarz HM8123

Номер в ГРСИ РФ:

50578-12

Производитель / заявитель:

Rohde & Schwarz GmbH & Co. KG

Методика поверки:

МП-РТ-1731/441-2012

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 7000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка частотомера универсального Rohde Schwarz HM8123

Назначение: для автоматического измерения частоты и периода непрерывных электрических сигналов, частоты и периода пикового напряжения поступающего на вход, измерения длительности импульсов и временного интервала, измерения отношения частот, фазового сдвига между сигналами, счета числа импульсов частоты.

Частотомеры могут применяться для настройки, испытаний и калибровки различного рода приемо-передающих трактов, фильтров, генераторов, для настройки систем связи и других устройств. Частотомеры могут быть использованы в технике связи, измерительной технике, радиолокации, радионавигации, ядерной физике, полупроводниковой электронике, при разработке, производстве, эксплуатации и метрологическом обеспечении различных радиоэлектронных устройств.

Поверка частотомера универсального Rohde Schwarz HM8123

Принцип действия основан на счетно-импульсном принципе, заключающемся в том, что счетный блок считает количество поступающих на его вход импульсов в течение определенного интервала времени. При измерении частоты счетный блок считает количество импульсов, сформированных из входного (измеряемого) сигнала, за время длительности стробимпульса. Длительность стробимпульса (время счета) в этом режиме задается опорными частотами.

При измерении периода счетный блок считает количество импульсов опорной частоты (частоты заполнения) за время длительности стробимпульса. Длительность стробимпульса при этом равна измеряемому периоду.Повышенная точность измерений обеспечивается рубидиевым опорным генератором.

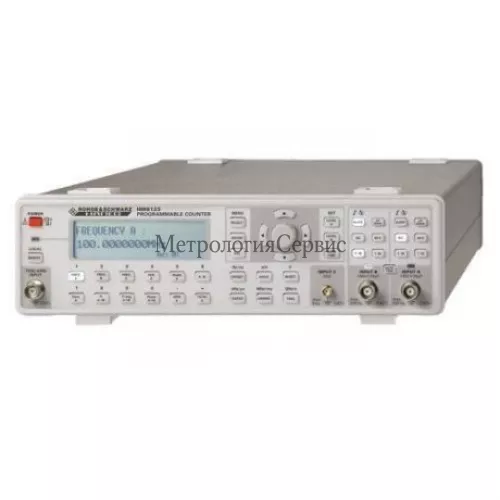

Приборы имеют конструкцию настольного исполнения, снабжены ножками, позволяющими придать прибору наклонное рабочее положение для удобства визуального считывания результатов измерений. Органы управления, индикации и присоединительные разъемы расположены на передней и задней панелях и снабжены соответствующими надписями. В приборе предусмотрена возможность установки дополнительной опции, расширяющей частотный диапазон.

Какая цена Поверка частотомера универсального Rohde Schwarz HM8123? Чтобы получить информацию о стоимости «Поверка частотомера универсального Rohde Schwarz HM8123», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

осуществляется по документу МП-РТ- 1731/441-2011 «Частотомеры универсальные НМ8123. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 18 апреля 2012 г.

Основное оборудование, необходимое для поверки.

Наименование средств поверки	Основные технические характеристики
Наименование средств поверки	Пределы измерения	Погрешность
Стандарт частоты рубидиевый GPS -12RR	Частота выходных сигналов 5 МГц, 10 МГц	ПГ ± 5 • 10-10 за 1 год
Г енератор сигналов СВЧ R&S SMF100A	Диапазон частот от 100 кГц до 43,5 ГГц; выходной уровень от минус 130 дБмВт до плюс 30 дБмВт; фазовый шум < минус 115 дБс	ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год
Генератор сигналов НЧ прецизионный Г3-110;	Диапазон частот 0,01 — 2106 Гц	ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год
Частотомер универсальный CNT-90XL	Диапазон частот от 0,001 Гц до 46 ГГц	ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год

Вольтметр переменного тока диодный компенсационный В3-49	Диапазон частот 20 Гц — 1,0 ГГц; пределы измерений 10 мВ — 100 В	Погрешность измерения напряжения < ± (0,2 — 2,8) % (2-й разряд)
Ваттметр поглощаемой мощности М3-51	Диапазон частот 0,02 — 17,85 ГГц пределы измерений 1 мкВт — 10 мВт	Погрешность измерения мощности < ± 4 %
Источник временных сдвигов И1-8	Временной интервал 0 — 1 с	Погрешность измерения временного интервала < ± 5Л0’7Тинт ± 3 нс
Осциллограф цифровой MSO6104A	Полоса пропускания 0 — 1 ГГц; пределы измерений 2 мВ/дел — 5 В/дел	ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность КВО ± 2 %
Генератор сигналов специальной формы AFG3252	Диапазон частот 1 мГц — 240 МГц; выходной уровень 50 мВ — 5 В	ПГ ± 5 • 10-10 с внешней опорной частотой за 1 год; погрешность установки амплитуды < ± 1 %

Сведения о методах измерений

Методы измерений с помощью частотомеров универсальных НМ8123 указаны в эксплуатационном документе «Частотомер универсальный НМ8123. Руководство по эксплуатации», раздел 4.

Нормативные и технические документы, устанавливающие требования к частотомерам универсальным НМ8123

Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG», Германия.

	HM8123
Диапазон измеряемых частот	0,001 Гц – 3 ГГц
	входы А, В: 0,001 Гц – 200 МГц сигналы синусоидальной и импульсной формы;
	вход С: 100 МГц – 3 ГГц сигналы синусоидальной формы
Диапазон измеряемых периодов	5 нс – 10,000 с
Диапазон измерения временных интервалов	10 нс – 10,000 с
Диапазон измерения временных интервалов	(вход А = старт; вход В = стоп)
Длительность импульсов	> 5 нс
Входное сопротивление	входы А, В: 1 МОм/50 Ом, входная емкость 30 пФ
Входное сопротивление	вход С: 50 Ом
