Услуга - Поверка датчиков метана, токсичных газов, кислорода и диоксида углерода Trolex STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

Номер в ГРСИ РФ:

58758-14

Производитель / заявитель:

TROLEX Ltd.

Методика поверки:

МП-242-0766-2014

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 2000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка датчиков метана, токсичных газов, кислорода и диоксида углерода Trolex STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

Назначение: для измерения объемной доли горючих газов, кислорода, диоксида углерода или токсичных газов в воздухе рабочей зоны и передачи измерительной информации внешним устройствам в аналоговой форме или сигнализации о достижении установленных пороговых значений в виде замыкания контактов реле.

Поверка датчиков метана, токсичных газов, кислорода и диоксида углерода Trolex STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

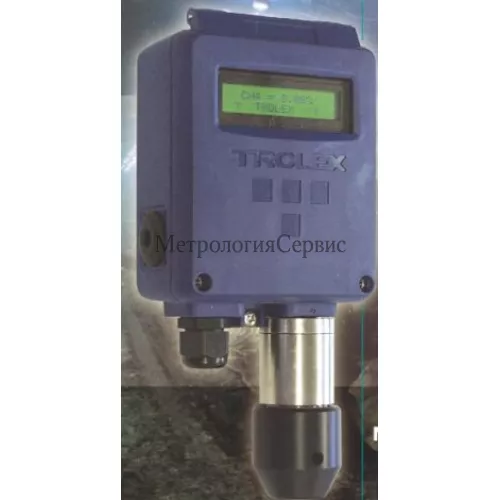

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 (далее — датчики) представляют собой стационарные автоматические одноканальные измерительные преобразователи непрерывного действия.

Способ отбора пробы — диффузионный.

Принцип действия датчиков:

термокаталитический (модели STX3261, TX6383, TX6386, TX6387), основанный на эффекте изменения сопротивления каталитически активного чувствительного элемента сенсора вследствие окисления на нем молекул горючего газа кислородом воздуха;
оптический инфракрасный (модель TX6363), основанный на измерении поглощения инфракрасного излучения на двух длинах волн, соответствующей полосе поглощения определяемого компонента и вне ее;
электрохимический (модель TX6373), основанный на эффекте возникновения разности потенциалов на электродах сенсора вследствие электрохимической реакции между молекулами определяемого компонента и электролитом.

Конструктивно датчики выполнены одноблочными (возможно исполнение с выносным сенсором), материал корпуса композит на основе поликарбоната и нержавеющей стали для моделей STX3261, TX6363, TX6373, TX6383, TX6386, нержавеющая сталь для TX6387, материал сенсора — нержавеющая сталь.

Датчики обеспечивают выполнение следующих функций:

непрерывное измерение содержания определяемого компонента;
отображение результатов измерений на встроенном дисплее (жидкокристаллическом для STX3261, TX6363, TX6373, TX6383, светодиодном повышенной яркости для TX6386, TX6387);
формирование унифицированного выходного аналогового сигнала (4.20 мА, 0,4.2 В, 5.15 Гц — в зависимости от модели и исполнения, кроме TX6386 и TX6387);
формирование выходного релейного сигнала (для TX6386 и TX6387).
диагностику состояния датчика.

Датчики выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты:

РО Ex ia I Ma для STX3261, TX6386, TX6387;
РО Ex ia I Ma, 1Ex d ia IIB T4 Gb для TX6363;
РО Ex ia I Ma, 0Ex d ia IIC T4 Ga для TX6373;
РО Ex ia s I Ma X / 0Ex ia s II(H2) Ga X, 1Ex d ia IIB T4 Gb для TX6383.

По защищенности от влияния пыли и воды датчики соответствуют степени защиты по ГОСТ 14254-96.

STX3261, TX6363, TX6386, TX6387 IP54
TX6373, TX6383 IP66

Программное обеспечение

Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387 имеют встроенное программное обеспечение (далее -ПО).

Встроенное ПО разработано изготовителем специально для решения задач измерения объемной доли определяемого компонента и обеспечивает следующие основные функции:

обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
отображение результатов измерений на встроенном дисплее;
формирование выходных аналогового и релейного (в зависимости от модели) сигналов;
настройку нулевых показаний и чувствительности датчиков;
диагностику аппаратной части датчика и целостности встроенного ПО.

ПО датчика реализует следующие расчетные алгоритмы:

вычисление значений объемной доли определяемого компонента на основании данных от первичного преобразователя;
вычисление значений выходных сигналов.

ПО датчиков STX3261, TX6386, TX6387 идентифицируется при включении питания посредством вывода на дисплей номера версии. ПО датчиков TX6363, TX6373, TX6383 указано на наклейке на микропроцессоре.

Идентификационные данные программного обеспечения приведены в таблице

Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
STX3261 display	V1.05	0x0E73	CRC16
TX6363 display	V1.0	0x65D7	CRC16
TX6363 sensor	V1.7	0x13F3	CRC16
TX6373 display	V1.4	0x29F1	CRC16
TX6373 output	V1.4	0xC806	CRC16
TX6383 display	V1.7	0xED71	CRC16
TX6383 gas head	V1.4	0x56E8	CRC16
TX6383 output	V1.4	0x91DB	CRC16
TX6386/7	V1.07	0x2164	CRC16
Примечание — номер версии ПО должен быть не ниже указанной в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам встроенного ПО указанных версий.

Влияние встроенного программного обеспечения датчиков учтено при нормировании метрологических характеристик.

Датчики имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню «С» по МИ 3286-2010.

Какая цена Поверка датчиков метана, токсичных газов, кислорода и диоксида углерода Trolex STX3261, TX6363, TX6373, TX6383, TX6386, TX6387? Чтобы получить информацию о стоимости «Поверка датчиков метана, токсичных газов, кислорода и диоксида углерода Trolex STX3261, TX6363, TX6373, TX6383, TX6386, TX6387», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП-242-0766-2014 «Датчики метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «26» марта 2014 г.

Основные средства поверки:

стандартные образцы состава газовые смеси (ГС) метан — воздух (ГСО 3907-87, 4272-88), метан — азот (ГСО 9750-2011, 3885-87, 3894-87), диоксид углерода — воздух (ГСО 3792-87, 379387, 3794-87, 3795-87), оксид углерода — воздух (ГСО 3843-87, 3844-87, 3847-87, 3849-87, 3850-87), сероводород — воздух (ГСО 9172-2008), диоксид серы — азот (ГСО 8372-2003), диоксид азота -азот (ГСО 8739-2006), кислород — азот (ГСО 3726-87), оксид азота — азот (ГСО 8374-2003, 83752003), водород — воздух (ГСО 4266-88), в баллонах под давлением, выпускаемые по ТУ 6-16-295692;
рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ (исполнение ГГС-Р, ГГС-К) в комплекте со стандартными образцами состава газовыми смесями в баллонах под давлением, выпускаемыми по ТУ 6-16-2956-92,
рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ (исполнение ГГС-Т, ГГС-К) в комплекте с источниками микропотока по ИБЯЛ.418319.013-95
поверочный нулевой газ (ПНГ) — воздух марки Б в баллонах под давлением по ТУ 6-21-5-85;
азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

Сведения о методах измерений

Методика измерений приведена в документах:

«Датчики метана STX3261. Руководство по эксплуатации»,
«Датчики метана и диоксида углерода TX6363. Руководство по эксплуатации»,
«Датчики токсичных газов и кислорода TX6373. Руководство по эксплуатации»,
«Датчики метана TX6383. Руководство по эксплуатации»,
«Датчики метана TX6386, TX6387. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к датчикам метана, токсичных газов, кислорода и диоксида углерода Trolex модели STX3261, TX6363, TX6373, TX6383, TX6386, TX6387

ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 12.1.005-88 ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
Техническая документация изготовителя «Trolex Limited», Великобритания.

Модель датчика	Определяемый компонент / принцип измерений	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности	Предел допускаемого времени установления выходного сигнала, с
STX3261, TX6386, TX6387	CH4 / TC	От 0 до 4 %	От 0 до 2,5 %	± 0,1 % (об. д.)	15 (T0,63) 20 (T0,9)
TX6363	CH4 / IR	От 0 до 5 %	От 0 до 2 % Св. 2 до 5 %	± 0,1 % (об. д.) ± 5 % отн.	15 (T0,63)
	CH4 / IR	От 0 до 100 %	От 0 до 60 % Св. 60 до 100 %	± 3 % (об.д.) ± 5 % отн.	20 (T0,63)
	CO2 / IR	От 0 до 2 %	От 0 до 2 %	± 10 % прив.	20 (T0,63)
	CO2 / IR	От 0 до 5 %	От 0 до 5 %	± 10 % прив.	20 (T0.63)
TX 6373	CO / EC	От 0 до 50 млн-1 От 0 до 250 млн-1 От 0 до 500 млн-1	От 0 до 20 млн-1 Св. 20 до 250 млн-1 Св. 20 до 500 млн-1	± 15 % прив. ± 15 % отн. ± 15 % отн.	20 (T0,63)
TX 6373	H2S / EC	От 0 до 50 млн-1	От 0 до 10 млн-1 Св. 10 до 50 млн-1	± 20 % прив. ± 20 % отн.	20 (T0,63)

Модель датчика	Определяемый компонент / принцип измерений	Диапазон показаний объемной доли определяемого компонента	Диапазон измерений объемной доли определяемого компонента	Пределы допускаемой основной погрешности	Предел допускаемого времени установления выходного сигнала, с
TX 6373	SO2 / EC	От 0 до 20 млн-1	От 0 до 5 млн-1 Св. 5 до 20 млн-1	± 20 % прив. ± 20 % отн.	20 (T0,63)
	NO2 / EC	От 0 до 20 млн-1	От 0 до 1 млн-1 Св. 1 до 20 млн-1	± 20 % прив. ± 20 % отн.	20 (T0,63)
	Cl2 / EC	От 0 до 10 млн-1	От 0 до 1 млн-1 Св. 1 до 10 млн-1	± 20 % прив. ± 20 % отн.	20 (T0,63)
	O2 / EC	От 0 до 25 %	От 0 до 5 % Св. 5 до 25 %	± 5 % прив. ± 5 % отн.	30 (T0,63)
	NO / EC	От 0 до 100 млн-1	От 0 до 10 млн-1 Св. 10 до 100 млн-1	± 20 % прив. ± 20 % отн.	20 (T0,63)
	H2 / EC	От 0 до 1000 млн-1	От 0 до 1000 млн-1	± 10 % прив.	70 (T0,63)
TX 6383	CH4 / TC	От 0 до 5,0 %	От 0 до 2,5 %	± 0,1 % (об. д.)	15 (T0,63)
TX 6383	CH4 / TC	От 0 до 100 % НКПР	От 0 до 50 % НКПР	± 4 % НКПР	15 (T0,63)
