Заказать Поверка датчиков виброскорости с токовым выходом ДВСТ
Назначение: для измерения среднеквадратических значений (СКЗ) виброскорости.
Поверка датчиков виброскорости с токовым выходом ДВСТ

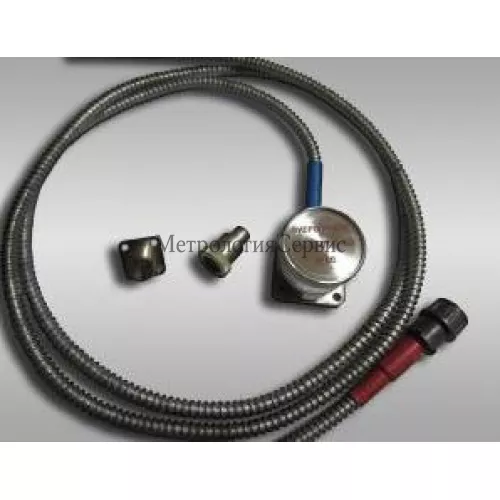

Датчики виброскорости с токовым выходом ДВСТ предназначены для измерения и преобразования СКЗ виброскорости в унифицированный сигнал постоянного тока.
Конструктивно датчики состоят из вибропреобразователя и кабеля. В состав вибропреобразователя входят пьезоэлемент и электронный модуль, для обеспечения взрывозащиты, заключенный в эпоксидный компаунд. Маркировка взрывозащиты 1EibIICT5 X.
Электронный модуль содержит в себе интегратор, электрический полосовой фильтр и детектор среднеквадратического значения сигнала, обеспечивающие рабочий диапазон частот датчика в соответствии с требованиями ГОСТ ИСО 2954-97.
Съем информации о виброскорости и преобразование в электрический сигнал осуществляется пьезоэлементом.
Датчики виброскорости с токовым выходом ДВСТ изготавливаются в трех модификациях ДВСТ-1, ДВСТ-2 и ДВСТ-3, отличающихся габаритными размерами, массой и формой выходного сигнала. Датчики ДВСТ-1, ДВСТ-2 имеют выход сигнала постоянного тока 4-20 мА по ГОСТ 26.011 (далее — аналоговый интерфейс). Датчики ДВСТ-3 имеют цифровой интерфейс, физически совмещённый с аналоговым интерфейсом, обеспечивающий двусторонний обмен командами и данными с вторичной аппаратурой. Каждая из модификаций ДВСТ может отличаться диапазоном преобразования виброскорости, длиной кабеля и видом соединительного наконечника. Модельный ряд, наименования, условные обозначения и исполнения датчиков.
Пример условного обозначение датчика:
- Датчик виброскорости с токовым выходом ДВСТ-1-20-2-Р ТУ 4277-003-61196017-12.
Программное обеспечение
Программное обеспечение (ПО) датчиков виброскорости с токовым выходом ДВСТ-3 представляет собой встроенное ПО, является неотъемлемой частью прибора и предназначено для измерения аналоговых сигналов, их обработки и представления значений измеренных величин.
Кроме того, ПО ДВСТ-3 реализует контроль и оценку измеренных величин, хранение измеренных величин, управление прибором при проведении измерений.
Внутреннее программное обеспечение прибора загружается в долговременную оперативную память прибора на предприятии-изготовителе.
Программное обеспечение, необходимое для функционирования программы, находится в энергонезависимой памяти микропроцессора.
Программное обеспечение написано на языке С в среде CodeVision .
ПО ДВСТ-3 реализует следующие функции:
- получение от АЦП цифровых отсчетов сигналов с последующей обработкой и вычислением численных значений измеряемых параметров;
- переключение диапазонов измерения виброскорости;
- cравнение измеренных значений с заданными пороговыми значениями;
- передача измеренных значений по цифровому интерфейсу Bell-202;
- передача измеренных значений по аналоговому интерфейсу 4-20 мА.
Таблица |
|
Наименование
программного
обеспечения |
Идентификаци
онное
наименование
программного
обеспечения |
Номер версии (идентификац ионный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм
вычисления
цифрового
идентификатора
программного
обеспечения |
ПО ДВСТ-3 |
B3 |
01 |
OxBFBC |
CRC-16 |
Уровень защиты ПО соответствует уровню «А». Прибор прошивается при изготовлении на заводе изготовителе и прошивка не может изменяться в процессе эксплуатации.
Какая цена Поверка датчиков виброскорости с токовым выходом ДВСТ? Чтобы получить информацию о стоимости «Поверка датчиков виброскорости с токовым выходом ДВСТ», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
