Назначение: для контроля продукции на наличие дефектов (обнаружения дефектов) типа нарушение сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания продольных ультразвуковых колебаний (УЗК) в материале в составе ультразвуковых приборов неразрушающего контроля с помощью пьезоэлектрических преобразователей, работающих на частотах 0,5…15 МГц, для применения в машиностроении, металлургической промышленности, на железнодорожном, авиационном и других видах транспорта, энергетике и других отраслях при монтаже, эксплуатации, ремонте технологического оборудования и для контроля изделий основного производства.
Взамен № 17498-98. Заменен в 2008 г. на 17498-08
Поверка дефектоскопа ультразвукового УД2В-П
В основу работы дефектоскопа заложена способность УЗК распространяться в контролируемых изделиях и отражаться от внутренних дефектов и граней изделий. Принятый сигнал усиливается, после чего преобразуется в цифровую форму, обрабатывается микропроцессором и отображается на жидкокристаллическом индикаторе в логарифмическом масштабе.

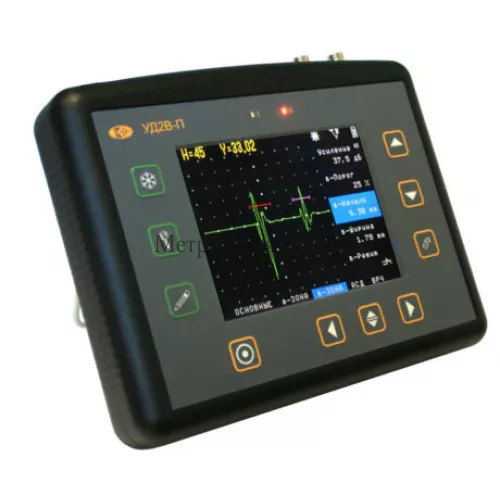

Дефектоскоп представляет собой электронный блок, в металлическом корпусе которого имеются: разъем «Вход усилителя» для подключения приемного преобразователя; разъем «Выход генератора» для подключения излучающего преобразователя (при работе прибора в «Совмещенном режиме» совмещенный преобразователь может быть подключен к любому из них); разъем подключения внешнего блока питания и разъем соединения электронного блока с компьютером.
На передней панели прибора расположены жидкокристаллический индикатор и клавиатура.
На индикаторе в графическом виде отображаются развертка и эхосигналы, полученные от используемых ПЭП, а в цифровом виде результаты измерений и статус отдельных установленных параметров работы.
Клавиатура состоит из 10 кнопок: выбора параметра работы, изменения значения параметра (по 2 шт.), заморозки изображения, «лупы» (а-масштаб), записи результатов измерений в память и кнопки вкл./выкл. прибора.
На задней панели прибора находится откидывающаяся подставка, предназначенная для установки прибора в вертикальном положении. Кроме этого на задней панели находятся контакты и крепежные отверстия для подсоединения аккумуляторного отсека. Отсеки могут быть двух размеров — для 4 аккумуляторов размера «С» или «D».
Отличительной особенностью дефектоскопа является цифровая обработка радиосигнала. Это позволило реализовы вать линейный цифровой детектор, алгоритм восстановления спектра радиосигнала для уменьшения ошибки измерения амплитуды и увеличения точности измерения временных характеристик сигналов, реализовать цифровые фильтры с линейной фазочастотной характеристикой.
Генератор импульсов возбуждения (зондирующих импульсов) дефектоскопа формирует импульсы прямоугольной формы отрицательной полярности с регулируемой длительностью от 50 до 500 нс и шагом 25 нс. Регулировка длительности импульса возбуждения индивидуально для каждого преобразователя позволяет получить оптимальное для контроля соотношение между длительностью и амплитудой излучаемых сигналов.
Частота следования импульсов изменяется автоматически, в зависимости от развертки, скорости УЗК и установки максимальной рабочей частоты приемного тракта .
Дефектоскоп позволяет измерять время распространения сигналов в диапазоне до 1000 мкс. Наличие двух зон контроля позволяет организовать измерение не только от запуска импульса возбуждения до прихода первого сигнала, но и между двумя импульсами — в таком режиме измерения не нужно учитывать толщину протектора преобразователя (задержку в призме для наклонных ПЭП).
Дефектоскоп позволяет проводить измерение амплитуды сигналов в процентах относительно высоты экрана, в дБ относительно уровня порога в первой зоне, относительно кривой амплитуда-расстояние и в дБ относительно опорного сигнала.
