Заказать Поверка дефектоскопа универсального УД4-ТМ «ТОМОГРАФИК»
Назначение: для измерения амплитуд эхосигналов от дефектов, времени прохождения продольной УЗК волны в материале, определения координат дефектов, накопления не менее 1000 архивныхзаписей результатов контроля с целью последующей их перезаписи в компьютерный банк данных для анализа и представления в виде документа. Могут использоваться в машиностроении, аэрокосмической и металлургической промышленности, при монтаже металлоконструкций, энергетического оборудования ТЭС и АЭС, а так же для контроля объектов транспорта.
02.07.2013 продлен срок свидетельства

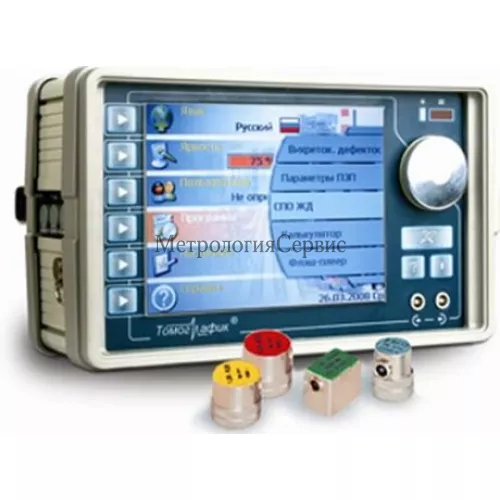

Поверка дефектоскопа универсального УД4-ТМ «ТОМОГРАФИК»
Принцип действия УД4-ТМ «Томографик» в режиме ультразвукового дефектоскопа заключается в следующем: Напряжение генератора импульсов возбуждения (ГИБ) подается на пьезоэлектрический преобразователь (ПЭП).
УЗК, генерируемые ПЭП, распространяются в объекте контроля, отражаются от дефекта и принимаются УД4-ТМ при различных положениях ПЭП относительно дефекта. Координата ПЭП в процессе перемещения автоматически фиксируется устройством определения положения ПЭП (сканером). Совокупность данных, собранных о дефекте, обрабатывается встроенным процессором. Результаты обработки в виде потребительских параметров дефекта отображаются на экране и (или) заносятся в энергонезависимую память УД4-ТМ.
Принцип действия УД4-ТМ «Томографик» в режиме вихретокового дефектоскопа заключается в следующем: Напряжение генератора импульсов возбуждения (ГИВ) подается на возбуждающую катушку вихретокового преобразователя (ВТП), в результате чего в контролируемом материале возбуждаются вихревы е токи . При наличии близких к поверхности дефектов, траектория вихревых токов изменяется, что ведет к изменению сигнала наведенного в измерительных катушках ВТП. Получаемый сигнал с измерительных катушек ВТП анализируется амплитудно-фазовым методом, результат обработки принимаемого сигнала от исследуемого объекта выводится на экран прибора в графическом виде, а при превышении устанавливаемого порога срабатывания (задаваемого стробом) формируется сигнал автоматической сигнализации дефекта (АСД). Результаты обработки отображаются на экране и (или) заносятся в энергонезависимую память УД4- ТМ.
УД4-ТМ накапливает в энергонезависимой памяти не менее 1000 архивных и записей результатов контроля с целью последующей их перезаписи в компьютерный банк данных для анализа и представления в виде документа. Время хранения архивных записей результатов контроля не менее 5 лет.
Какая цена Поверка дефектоскопа универсального УД4-ТМ «ТОМОГРАФИК»? Чтобы получить информацию о стоимости «Поверка дефектоскопа универсального УД4-ТМ «ТОМОГРАФИК»», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам +79812647631, так же вы можете оформить заказ на сайте и мы вам позвоним.
