Дефектоскопы вихретоковые ВИТ-4 (далее — дефектоскоп) предназначены для измерения глубины поверхностных дефектов типа прорези в объектах из ферромагнитных сталей, а также для обнаружения и оценки глубины поверхностных трещин на изделиях, изготовленных из ферромагнитных и неферромагнитных сталей и из сплавов на основе цветных металлов. Поверка дефектоскопа вихретокового ВИТ-4 проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Принцип действия дефектоскопа основан на измерении амплитуды и частоты сигнала вихретокового преобразователя при взаимодействии внешнего электромагнитного поля с электромагнитным полем вихревых токов, наводимых в объекте контроля внешним электромагнитным полем (комбинация амплитудного и частотного методов вихретокового неразрушающего контроля).
Дефектоскоп состоит из электронного блока и вихретокового преобразователя, соединенного с электронным блоком кабелем.
Поверка дефектоскопа вихретокового ВИТ-4

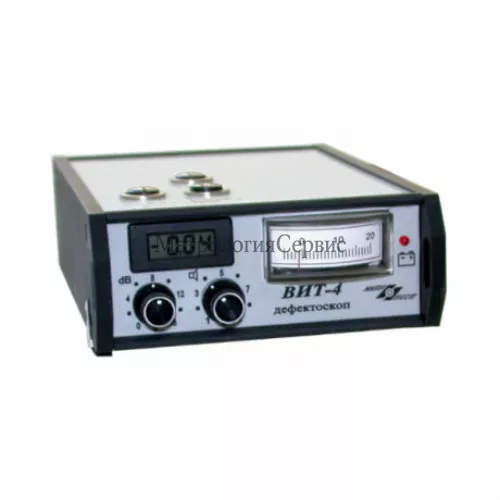

На передней панели электронного блока дефектоскопа размещены органы управления и индикации — цифровой жидкокристаллический дисплей, стрелочный прибор, светодиод индикации дефекта, переключатель чувствительности, ручка регулировки громкости звуковой индикации, кнопка включения и настройки. На задней панели размещены разъемы для подключения вихретокового преобразователя и наушников, батарейный отсек.
В корпус вихретокового преобразователя встроен дублирующий светодиод индикации дефекта.
В дефектоскопе предусмотрены четыре вида индикации:
- световая — срабатывает при пересечении трещины вихретоковым преобразователем;
- стрелочная — позволяет оценивать глубину трещин путем сравнения величины отклонения стрелки при размещении вихретокового преобразователя на искусственном дефекте известной глубины и на трещине в контролируемом изделии;
- звуковая — обеспечивает изменение, пропорциональное величине отклонения стрелки, частоты звукового сигнала встроенного динамика или наушников при сканировании поверхности контролируемого изделия вихретоковым преобразователем;
- цифровая — позволяет измерять глубину искусственных дефектов типа прорези на мерах моделей дефектов, изготовленных из ферромагнитных сталей.
В дефектоскопе предусмотрена возможность обнаружения и оценки глубины поверхностных трещин в изделиях с плоской и криволинейной поверхностью, а также через слой непроводящего покрытия.
Электрическое питание дефектоскопа осуществляется от элемента питания 6LR22 (9 В), размещаемого в батарейном отсеке дефектоскопа.
Для настройки чувствительности и проверки работоспособности дефектоскопа используется контрольный образец КО-Ст с искусственными дефектами в виде прорези прямоугольного профиля. Контрольный образец входит в комплект поставки дефектоскопа.
Для ограничения несанкционированного доступа к внутренним частям дефектоскопа на крепежный винт задней панели дефектоскопа наклеивается пломбировочная этикетка.
Нанесение знаков поверки на корпус дефектоскопа не предусмотрено.
