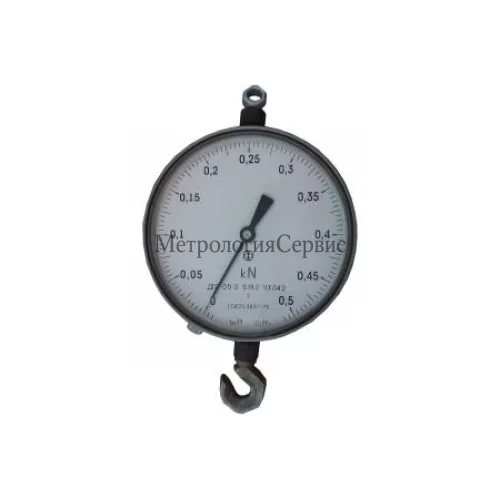

Заказать Поверка динамометра ДПУ-0.5-2 5182
Механические динамометры общего назначения ДПУ — надежные измерительные приборы. Механические динамометры общего назначения ДПУ используются для измерения статических растягивающих усилий. Принцип действия динамометров общего назначения типа ДПУ основан на действии растягивающих сил деформирующих упругий элемент и преобразующий это во вращательное движение стрелки относительно отметок шкалы, определяющих показания динамометра. Поверка динамометра ДПУ-0.5-2 5182 проводится в аккредитованной лаборатории Метрология Сервис, сам процесс занимает от 1 до 5 дней.
Поверка динамометра ДПУ-0.5-2 5182 и его описание
Динамометр общего назначения (в дальнейшем динамометр) применяется для измерения статических растягивающих усилий, предназначен для работы в помещениях лабораторного типа при температуре окружающей среды от +1О до + 35°С и относительной влажности не более 80%.
Имеет исполнение УХЛ 4.2.
Справочные сведения о динамометрах указаны в табл. 1.
Таблица 1
| Обозначение |
| Динамометр |
Документации |
| На динамометры |
На футляры |
| ДПУ-0,1-2 |
5029 |
Гб2.782.070 |
Гбб.875.668 |
| ДПУ-0,2-2 |
5030 |
Гб2.782.071 |
Гб6.875.669 |
| ДПУ-0,5-2 |
5182 |
Гб2.782.093 |
Гб6.875.922 |
| ДПУ-1-2 |
5031 |
Гб2.782.072 |
Гб6.875.670 |
| ДПУ-2-2 |
5032 |
Гб2.782.073 |
Гб6.875.671 |
| ДПУ-5-2 |
5033 |
Гб2.782.О74 |
Гб6.875.672 |
Устройство и принцип работы динамометра ДПУ-0.5-2 5182
Динамометр состоит из корпуса, в котором расположена скоба, жестко соединенная с корпусом болтом.
Усилия к динамометрам ДПУ-0,1-2 и ДПУ-0,2-2 прикладываются через серьгу и крючок, а к динамометрам ДПУ-0,5-2, ДПУ-1-2, ДПУ-2-2 или ДПУ-5-2 — через серьгу и крюк.
Динамометр работает по принципу определения силы по значению величины упругой деформации скобы, которая преобразуется через рычажный передаточный механизм в показания по шкале. На ободе имеются винт, которые окрашивают после приемки динамометра. Поверка динамометра ДПУ-0.5-2 5182 проводится по всей России.
Комплект поставки должен соответствовать табл. 5.
Таблица 5
| Обозначение документа |
Наименование и
условное обозначение |
Кол—во |
Примечание |
|
Составные части
изделия |
|
|
| См. табл. 1 |
Динамометр общего
назначения |
1 |
|
|
Крючок (поз. 10) |
1 |
ДПУ-0,1-2 и
ДПУ-0,2-2 |
|
Серьга (поз. 11)
Крюк (поз. 13) |
1
1 |
ДПУ-0,5-2
ДПУ-1-2,
ДПУ-2-2, ДПУ-5-2 |
| См. табл. 1 |
Футляр |
1 |
|
|
Эксплуатационная
документация |
|
|
| Гб2.782.070ПС |
Паспорт |
1 |
Групповой |
Подготовка к работе
Правильность показаний динамометра зависит от условий его работы. Нормальными условиями для работы динамометра являются следующие:
- температура окружающего воздуха 20 ± 5°С;
- относительная влажность от 30 до 80 %;
- атмосферное давление от 83 до 105 Динамометр установлен в вертикальном положении.
Измеряемое усилие действует вдоль силовой оси Х. Усилия прилагаются плавно, без рывков.
- Установить съемные детали.
- Закрепить надежно динамометр в захватах силового устройства.
- Установить нулевое показание поворотом шкалы 8 за обод 2, открепив предварительно винт 1 и снова закрепив его после поворота обода.
Какая цена Поверка динамометра ДПУ-0.5-2 5182? Чтобы получить информацию о стоимости «Поверка динамометра ДПУ-0.5-2 5182», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
