Заказать Поверка динамометра электронного переносного АЦД
Назначение: для измерений статических и медленно изменяющихся сил растяжения и сжатия.
Модификации: АЦДМ-Х/1И-00, АЦДМ-Х/2И-00, АЦДМ-Х/3И-00, АЦДМ-Х/4И-00, АЦДМ-Х/5И-00, АЦДМ-Х/1 И-0,5, АЦДМ-Х/2И-05, АЦДМ-Х/3И-0,5, АЦДМ-Х/4И-05, АЦДМ-Х/5И-05, АЦДМ-Х/6И-05, АЦДМ-Х/1 И-1, АЦДМ-Х/2И-1, АЦДМ-Х/3И-1, АЦДМ-Х/4И-1, АЦДМ-Х/5И-1, АЦДМ-Х/6И-1, АЦДМ-Х/7И-1, АЦДМ-Х/1И-2, АЦДМ-Х/2И-2, АЦДМ-Х/3И-2, АЦДМ-Х/4И-2, АЦДМ-Х/5И-2, АЦДМ-Х/6И-2, АЦДМ-Х/7И-2.
Поверка динамометра электронного переносного АЦД
Принцип действия динамометров заключается в преобразовании деформации упругого элемента, вызванной действием приложенной силы, в электрический сигнал.
Динамометр состоит из упругого элемента с наклеенными на нем тензорезисторами, силовводящих элементов, электронного блока и соединительного кабеля.
Тензорезисторы соединены между собой по мостовой схеме, включающей элементы термокомпенсации и нормирования. Питание тензорезисторного моста осуществляется электронным блоком по соединительному кабелю. Приложенная к динамометру сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений.
Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра. Электронный блок при помощи клавиш управления позволяет осуществить дополнительные функциональные возможности:
- установление нулевых показаний;
- переключение единицы измерения (Н или кН);
- индикацию пиковых значений приложенной нагрузки.
Модификации динамометров отличаются видом измеряемой силы, наибольшими пределами измерений, классами точности, габаритными размерами упругих элементов и массой.

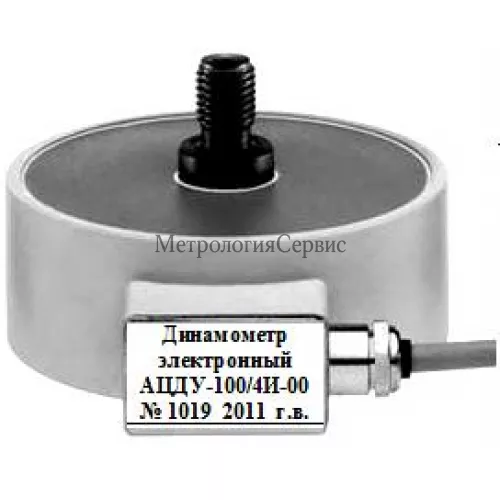

Маркировка динамометра на электронном блоке
Динамометр электронный АЦДУ-100/4И-00 № 1019 2011 г.в.
Маркировка динамометра на упругом элементе Рисунок 4. Маркировка динамометра электронного переносного АЦД
Маркировка динамометра выполнена в виде:
несмываемой наклейки, закрепленной на электронном блоке, на которой нанесено:
- обозначение динамометра;
- наименование предприятия-изготовителя;
- серийный номер динамометра;
- значение наибольшего предела измерения (НПИ);
- значение наименьшего предела измерения (НмПИ);
- дискретность отсчетного устройства (d);
- класс точности;
- год выпуска динамометра;
- знак утверждения типа.
несмываемой наклейки, закрепленной на упругом элементе, на которой нанесено:
- обозначение динамометра;
- серийный номер динамометра;
- год выпуска динамометра.
Программное обеспечение
В динамометрах используется встроенное в электронный блок программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке и предоставлению измерительной информации.
Наименование
программного
обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное программное обеспечение АЦД |
АЦД |
Р_2.1А |
2BD1 |
CRC16 |
Идентификация программы: номер версии программного обеспечения отображается на дисплее электронного блока при включении динамометра.
Для предотвращения воздействий на программное обеспечение и защиты настроек динамометра служит административный пароль и электронное клеймо. Корпус электронного блока защищен заводской невосстанавливаемой наклейкой (Рисунок 3).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Какая цена Поверка динамометра электронного переносного АЦД? Чтобы получить информацию о стоимости «Поверка динамометра электронного переносного АЦД», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.
