Поверка дозиметра клинического для контроля радиологических процедур VacuDap System

Калькулятор стоимости поверки

Номер в ГРСИ РФ:

52158-12

Производитель / заявитель:

VacuTec Messtechnik GmbH

Методика поверки:

МП 2103-005-2012

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 14100 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка дозиметра клинического для контроля радиологических процедур VacuDap System

Назначение: для измерения произведения кермы в воздухе на площадь (мкГрм2) и произведения мощности кермы в воздухе на площадь (мкГрм2/мин).

Поверка дозиметра клинического для контроля радиологических процедур VacuDap System

Принцип работы дозиметра заключается в преобразовании энергии ионизирующего излучения в электрический сигнал. Под действием рентгеновского излучения, проходящего через измерительный объем ионизационной камеры дозиметра, в ней протекает ионизационный ток, пропорциональный произведению площади облучаемой поверхности на мощность кермы в воздухе. Активная поверхность ионизационной камеры при измерении должна целиком перекрывать поле излучения. Ток усиливается в электронном блоке, встроенном или подключаемом к ионизационной камере, преобразуется в цифровую форму и затем обрабатывается с учетом текущих настроек прибора.

Дозиметры являются стационарными лабораторными средствами измерений и применяются в медицинских учреждениях для контроля доз, получаемых пациентами при проведении рентгенодиагностических процедур.

Дозиметр представляет собой измерительную камеру, в состав которой входит ионизационная камера и электронный блок.

Измерительные камеры выпускаются в двух исполнениях:

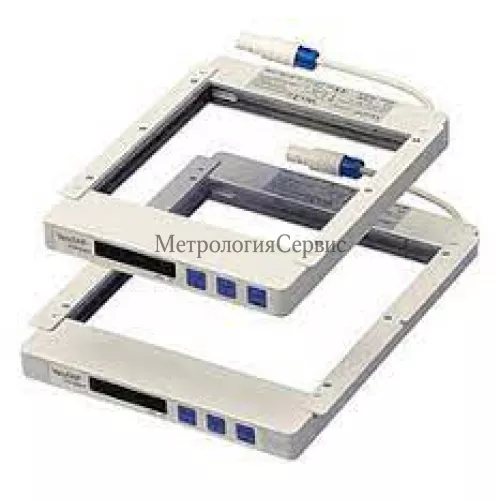

светопроницаемая ионизационная камера в виде прямоугольной рамки с интегрированным в нее электронным блоком;
круглая непрозрачная ионизационная камера с подключаемым к ней напрямую измерительным электронным блоком.

Отображение результатов измерений производится в зависимости от модификации дозиметра либо на дисплее измерительной камеры, либо на одно- или двустрочном дисплее подключаемого к камере индикационного блока.

Подключение измерительной камеры к индикационному блоку может происходить при помощи соединительного кабеля или радиосвязи через встроенный стандартный модуль связи Bluetooth.

С помощью трех кнопок, расположенных на измерительной камере или индикационном блоке, производится управление процессом измерения и тестирования, внесение изменений в параметры и настройки измерительной камеры. В индикационном блоке имеется возможность подключения принтера через интерфейс RS232.

Дозиметры выпускаются в двух модификациях: VacuDAP-01 и VacuDAP-С.

Модификации дозиметров имеют различные модели, отличающиеся друг от друга комплектацией и конструктивным исполнением составляющих компонентов дозиметра.

Модифика ция	Исполнение измерительной камеры	Модель дозиметра	Состав дозиметра
VacuDAP- 01	VacuDAP- OEM	VacuDAP-OEM	измерительная камера
		VacuDap standard	измерительная камера; индикационный блок с одним дисплеем
		VacuDAP fluoro	измерительная камера; индикационный блок с двумя дисплеями
		VacuDAP twin	две измерительные камеры; индикационный блок с двумя дисплеями
	VacuDAP compact	VacuDAP compact	— без батареи: измерительная камера с индикацией; — с батареей: измерительная камера с индикацией, батарея
	VacuDAP Bluetooth	VacuDAP Bluetooth	измерительная камера с интегрированным в нее модулем радиосвязи Bluetooth со встроенной антенной; индикационный блок с двумя дисплеями*
VacuDAP-С	VacuDAP-С	VacuDAP-С	измерительная камера; электронный блок; индикационный блок с двумя дисплеями
VacuDAP-С	VacuDAP-С	VacuDAP-С Bluetooth	измерительная камера; электронный блок; адаптер Bluetooth; индикационный блок с двумя дисплеями*

* Поставка принадлежностей в зависимости от заказа.

На дозиметры клинические для контроля радиологических процедур серии VacuDap System выдано Регистрационное удостоверение № ФСЗ 2012/11816 от 29 марта 2012 года Федеральной службой по надзору в сфере здравоохранения и социального развития, разрешающее импорт, продажу и применение дозиметров на территории Российской Федерации.

Программное обеспечение

Встроенное программное обеспечение дозиметра предназначено:

для управления дозиметром через настройки измерительной камеры и индикационного прибора при проведении измерений;
приема и вывода на экран или печати результатов измерений.

Функции программного обеспечения:

Функция «ТЕСТ» — тестирование измерительной камеры и индикационного прибора в момент включения прибора и при проведении измерений;
Функция «СБРОС» — удаление всех значений из внутренних запоминающих устройств, предназначенных для накопления и хранения измеренных значений;
Функция «ИЗМЕРЕНИЕ» — регистрация поступающего рентгеновского излучения и измерение;
Функция «РАСПЕЧАТКА» — распечатка протокола измерений;

Настройка измерительной камеры:

установка (или изменение установленного значения) напряжения на рентгеновской трубке;
выбор режимов измерений;
ввод (или изменение установленных значений) градуировочных характеристик и тестового значения.

Настройка индикационного прибора

выбор тип принтера;
выбор формата распечатки;
настройка яркости дисплея;
ввод предельных значений произведения дозы на площадь и мощности произведения дозы на площадь для подачи звукового сигнала;
установка даты и времени.

Идентификационные данные встроенного программного обеспечения

Наименование программного обеспечения	Идентификационное наименование программного обеспечения	Номер версии (идентификационный номер) программного обеспечения	Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора программного обеспечения
VACUDAP	VACUDAP	V.1^, где Х от 1 до 9 V.1.4Y, где Y от 1 до 9	Не определен*	Не определен*

Программное обеспечение устанавливается на стадии производства. Доступа к цифровому идентификатору нет.

Программное обеспечение не влияет на метрологические характеристики прибора. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Какая цена Поверка дозиметра клинического для контроля радиологических процедур VacuDap System? Чтобы получить информацию о стоимости «Поверка дозиметра клинического для контроля радиологических процедур VacuDap System», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется в соответствии с документом МП 2103-005-2012 «Дозиметры клинические для контроля радиологических процедур серии VacuDap System. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в ноябре 2012 г.

Средства поверки:

эталонные 1-го разряда поверочные дозиметрические установки рентгеновского излучения по ГОСТ 8.034-82 с набором диафрагм для формирования заданного размера поля излучения, погрешность по керме в воздухе не более ±3 %;
эталонные 1-го разряда дозиметры рентгеновского излучения по ГОСТ 8.034-82 с ионизационными камерами объемом не более 1 см3, погрешность по керме в воздухе не более ±2,5 %;
эталонные 2-го разряда измерители произведения дозы (кермы в воздухе) на площадь по ГОСТ 8.034-82, погрешность не более ±6 %.

Сведения о методах измерений

Методики измерений изложены в документах:

АЖНС.941210.001-01 РЭ Дозиметры клинические для контроля радиологических процедур серии VacuDap System, модификация VacuDAP-01. Руководство по эксплуатации;
АЖНС.941210.001-03 РЭ Дозиметры клинические для контроля радиологических процедур серии VacuDap System, модификация VacuDAP-С. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к дозиметрам серии VacuDap System

ГОСТ 4.59-79 Средства измерений ионизирующих излучений. Номенклатура показателей.
ГОСТ Р МЭК 60580-2006 Изделия медицинские электрические. Измерители произведения дозы на площадь.
ГОСТ 8.034-82 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений экспозиционной дозы, мощности экспозиционной дозы и потока энергии рентгеновского и гамма- излучений.
Техническая документация фирмы-изготовителя.

Характеристика	VacuDAP-01	VacuDAP-С
Рабочий диапазон анодных напряжений рентгеновского излучателя, кВ	40-150	50-150
Диапазон измерений произведения кермы в воздухе на площадь, мкГрм2 при режимах измерения: — High Resolution (цифровое разрешение 0,01) — High Rate (цифровое разрешение 0,1)	от 0,1 до 10 000 000 от 1 до 10 000 000	от 0,1 до 10 000 000
Пределы допускаемой основной относительной погрешности измерения произведения кермы в воздухе на площадь, %	±15
Диапазон измерений произведения мощности кер-мы в воздухе на площадь, мкГрм2/мин при режимах измерения: — High Resolution(цифровое разрешение 0,01) — High Rate (цифровое разрешение 0,1)	от 6,0 до 280 000 от 60 до 2 200 000	от 6,0 до 60 000
Пределы допускаемой основной относительной погрешности измерений произведения мощности кермы в воздухе на площадь, %	±15
Зависимость чувствительности дозиметра от энергии излучения в диапазоне анодных напряжений рентгеновского излучателя от 50 до 150 кВ, %, не более	±8	±5
Эквивалентная фильтрация (при анодном напряжении 70 кВ), мм Al	0,2	0,5
Прозрачность ионизационной камеры для видимого света, %, не менее	70	—
Время стабилизации, мин	5
Питание дозиметра: — от сети переменного тока (при использовании сетевого блока) частотой, Г ц напряжением, В — от источника постоянного тока напряжением, В — от аккумуляторной батареи 950 00 64, В	50±2,5 220+22/-33 от 10 до 30 от 6,5 до 8,4
Потребляемая мощность при питании, ВА, не более — от сети переменного тока — от источника постоянного тока	5 3

Характеристика	VacuDAP-01	VacuDAP-С
Масса, г, не более — измерительной камеры — электронного блока — индикационного блока	275 220	80 140 220
Габаритные размеры, мм, не более измерительной камеры — 156 00 15 (длина х ширина * высота) — 158 00 15 (длина х ширина х высота) — 156 00 05; 156 00 14 (длина х ширина х высота) — 158 00 05; 158 00 14 (длина х ширина х высота)	158 х 140 х 18 182 х 164 х 18 185 х 140 х 18 209 х 164 х 18
— 159 00 08 (диаметр х высота) — 159 00 12 (диаметр х высота)		48 х 13,5 94 х 11,5
электронного блока — 922 00 11 (длина х ширина х высота) — 922 00 16 (длина х ширина х высота)		80 х 46 х 17
индикационного блока — 943 00 01, 943 00 04, 943 00 02, 943 00 06 (длина х ширина х высота)	160 х 94 х 36,5	160 х 94 х 36,5
Рабочие условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность воздуха, % — давление воздуха, кПа	от 10 до 40 от 10 до 80 от 80,0 до 106,0	от 10 до 55 от 10 до 80 от 80,0 до 106,0
