Назначение: для статического измерения массы.
Поверка электронных весов B
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется аналого-цифровым преобразователем (АЦП) терминала в цифровой код и выводится на дисплей терминала, как результат взвешивания.
Конструктивно весы состоят из грузоприёмного устройства (ГПУ) со встроенными весоизмерительными датчиками и терминала, соединённых между собой кабелем.

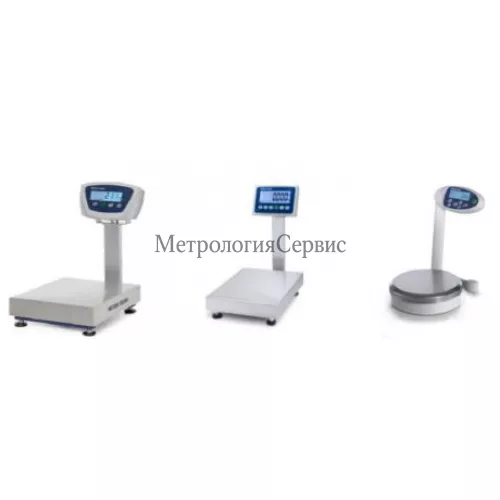

Весы имеют следующие конструктивные исполнения:
- с терминалом, установленным на стойке, закрепленной на основании грузоприемного устройства;
- с терминалом, дистанционно связанным кабелем с грузоприемным устройством;
- с терминалом, встроенным в корпус грузоприемного устройства.
В весах используются терминалы с обозначением IND211, IND231, IND236 производства «Mettler-Toledo», которые отличаются клавишами ввода буквенно-цифровой информации и объемом памяти для хранения программного обеспечения (ПО) и результатов взвешивания.
В терминалы возможна установка различных интерфейсов передачи данных — RS232, RS422/485, USB-Slave, дискретные входа/выхода и подключение периферийных устройств -принтеров, вторичных дисплеев, сканеров считывания штрих-кода, компьютеров.
Терминалы различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:
- IND211 — IP65;
- IND231 и IND236 — IP54/IP66/IP67.
Весы выпускаются в модификации, отличающихся пределами взвешивания, габаритными размерами и исполнением грузоприемной платформы, материалом изготовления датчиков.
Весы имеют обозначение BYA (X1 X2 X3)-(X4), где:
- В — тип весов;
- Y — исполнение весов:
- B — настольные либо напольные весы с винтовыми регулируемыми ножками (опорами);
- T — передвижные (могут оснащаться колесиками);
- А — присутствует для всех исполнений весов;
- X1 — символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, из которых изготовлены рама, корпус, грузоприёмная платформа ГПУ: пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем выше цифра — тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям.
- X2 — символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра — тем весы более универсальны с точки зрения использования в разных отраслях промышленности.
- X3 — символ от 0 до 9, условно-количественно характеризующий коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем выше цифра — тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли.
- X4 — буквенно-числовое обозначение размера грузоприёмной платформы (чаши), максимальной нагрузки (Max), наличия дополнительных опций (например, аккумуляторной батареи, повышенной разрешающей способности датчиков и т.д.) — необязательный параметр.
Возможные обозначения размеров ГПУ: А (240 х 300 мм); BA (305 x 355 мм); В (400 х 500 мм); ВВ (300 х 400 мм); ВС (500 х 650 мм); СА (420 х 550 мм); СС (600 х 800 мм); 555A (555 x 1150 мм); 690А (690 х1220 мм).
Габаритные размеры ГПУ модификации ВВА242 0 232 мм.
Возможные значения Mах: 3 кг; 6 кг; 7.1 кг, 15 кг; 30 кг; 35 кг; 60 кг; 150 кг; 300 кг, 2000 кг.
Весы могут быть укомплектованы в соответствии с Руководством по эксплуатации рольгангами, стойками крепления терминала, тележками для транспортировки и взвешивания в зависимости от выбранного способа монтажа.
Питание весов осуществляется от сети переменного тока или встраиваемой перезаряжаемой аккумуляторной батареи.
В весах предусмотрены следующие устройства и функции:
- устройство индикации отклонения от нуля (ГОСТ OIML R 76-1-2011, п. 4.5.5);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство предварительного задания значения массы тары (ГОСТ OIML R 76-1-2011 T.2.7.5);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4);
Программное обеспечение
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате аналого-цифрового преобразователя терминала и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней или на боковой поверхности терминала в зависимости от исполнения как показано на рисунке 4.
Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО.
Идентификационные данные (признаки) |
Значение |
для весов с IND211 |
для весов с IND231 |
для весов с IND236 |
Идентификационное наименование ПО |
L1.xx |
L1.xx.yy |
L2.x |
Номер версии (идентификационный номер) ПО |
L1.xx |
L1.xx.yy |
L2.x |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
* |
* |
* |
Алгоритм вычисления цифрового идентификатора ПО |
* |
* |
* |
где — х принимает значения от 0 до 9, у принимает значения от 0 до 9.
* — Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.
