Назначение: для статического измерения массы товаров.
Поверка электронных весов Штрих М
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).
Конструктивно весы состоят из грузоприемного устройства (далее — ГПУ) и весоизмерительного устройства, включающего в себя весоизмерительный тензорезисторный датчик и терминал.

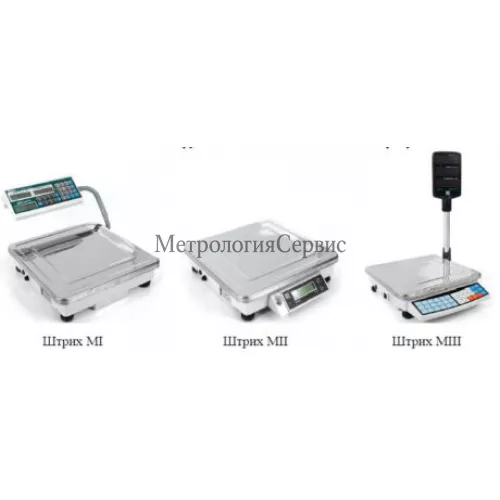

Весы выпускаются трех конструктивных исполнений:
- с терминалом, имеющим двухсторонний дисплей показаний массы, цены и стоимости, с блоком клавиатуры и с блоком клавиш памяти цен, закрепленным посредством стойки на корпусе весоизмерительного устройства (имеют индекс I, далее — Штрих М1);
- с терминалом, имеющим один дисплей показаний массы и клавиатуру, закрепленным на корпусе весоизмерительного устройства (индекс II, далее — Штрих МП);
- с терминалом, имеющим двухсторонний дисплей показаний массы, цены и стоимости, закрепленным посредством стойки на корпусе весоизмерительного устройства. Клавиатура и блок клавиш памяти цен закреплены на корпусе весоизмерительного устройства (индекс Ш, далее -Штрих МШ).
Дисплеи весов — жидкокристаллические. Кроме того, весы конструктивных исполнений:
- Штрих М1 могут поставляться со светодиодными дисплеями (индекс С);
- Штрих МШ могут поставляться с вакуумнолюминесцентными дисплеями (индекс В) или со светодиодными дисплеями (индекс С).
Весы конструктивного исполнения Штрих М11 могут иметь второй дисплей массы для покупателя, закрепленный на корпусе весоизмерительного устройства весов (индекс К).
Весы с жидкокристаллическими и со светодиодными дисплеями могут иметь встроенную аккумуляторную батарею (индекс А).
Для электропитания от сети переменного тока используется адаптер электропитания, кроме исполнений Штрих М1 [ 1 ] — [ 2 ] [ В ][ 4 ][ 5 ][ 6 ] и Штрих М111 [ 1 ] — [ 2 ] [ В ][ 4 ][ 5 ][ 6 ].
Весы могут поставляться с интерфейсом токовая петля для стыковки с контрольнокассовой машиной (индекс И1), либо с интерфейсом RS-232 для стыковки с персональным компьютером (индекс И2).
Весы выпускаются однодиапазонными, двухинтервальными и трехинтервальными в пяти модификациях, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е).
В весах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- автоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.3);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).
В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.4.20):
- вычисление стоимости товаров по массе и цене (Штрих М! и Штрих МШ);
- вычисление стоимости штучных товаров по количеству и цене за штуку (Штрих МI и Штрих МШ);
- суммирование стоимости товаров при обычном взвешивании и в штучном режиме (Штрих МI и Штрих МШ);
- запись и хранение в энергонезависимой памяти весов информации о товарах (Штрих МI и Штрих МШ).
На корпусе весоизмерительного устройства и на терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение Max;
- значение минимальной нагрузки (Min);
- значение е;
- значение максимальной массы тары (Т = — …);
- знак утверждения типа средства измерений;
- год изготовления.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой:
- на весах Штрих М1 — под ГПУ на корпусе весоизмерительного устройства и на терминале;
- на весах Штрих МП и Штрих МШ — под ГПУ на корпусе весоизмерительного устройства.
Программное обеспечение
Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.
Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Конструктивное исполнение весов |
Штрих МГ |
Штрих МП |
Штрих МШ |
Идентификационное наименование ПО |
У8.х |
У9.х |
У8.х |
Номер версии (идентификационный номер) ПО |
8.х |
9.х |
8.х |
Цифровой идентификатор (контрольная сумма) метрологически значимой части ПО |
* |
* |
* |
Алгоритм вычисления цифрового идентификатора ПО |
* |
* |
* |
где х — принимает значения от 0 до 9.
* — данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования |
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.
