Поверка Фурье-спектрофотометра инфракрасного IRTracer-100

Name: Поверка Фурье-спектрофотометра инфракрасного IRTracer-100
Brand: Shimadzu
Price: 12000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка Фурье-спектрофотометра инфракрасного IRTracer-100

Номер в ГРСИ РФ:

59082-14

Производитель / заявитель:

Shimadzu

Методика поверки:

МП 18.Д4-14

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 12000 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка Фурье-спектрофотометра инфракрасного IRTracer-100

Назначение: для измерения оптических спектров пропускания, поглощения, диффузного и зеркального отражения, нарушенного полного внутреннего отражения в инфракрасном (ИК) диапазоне; определения концентрации различных органических и неорганических веществ в твёрдом, жидком и газообразном состояниях.

Поверка Фурье-спектрофотометра инфракрасного IRTracer-100

Принцип действия спектрофотометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. В основе спектрофотометра лежит интерферометр Майкельсона.

Излучение, испускаемое источником света, проходит через апертуру, с помощью коллиматора пучок лучей отражается, становясь параллельным, в делитель луча под углом падения 30°. Делитель луча представляет собой германиевую пленку, помещенную напылением на подложку из бромида калия. Она разделяет пучок на два, один из них отражает на фиксированное зеркало, а другой пропускает на подвижное. Оба зеркала отражают пучки обратно в делитель. Каждый из отраженных пучков становится интерферированным при прохождении через делитель. Возвращающиеся обратно пучки лучей являются пропущенным и отраженным излучением. Пропущенное излучение из фиксированного зеркала и отраженное из подвижного объединяются и пересекаются друг с другом, направляясь в собирательное зеркало. Это фиксированное зеркало обладает функцией автоматической настройки, которая всегда обеспечивает максимальную эффективность интерференции. С помощью собирательного зеркала параллельный инфракрасный интерферированный пучок лучей создает изображение источника света в центре кюветного отделения. Пучок, который прошел через образец, установленный в центре кюветного отделения, отражается собирательным зеркалом, попадает в детектор, где определяется в виде интерферограммы, которая представляет собой Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.

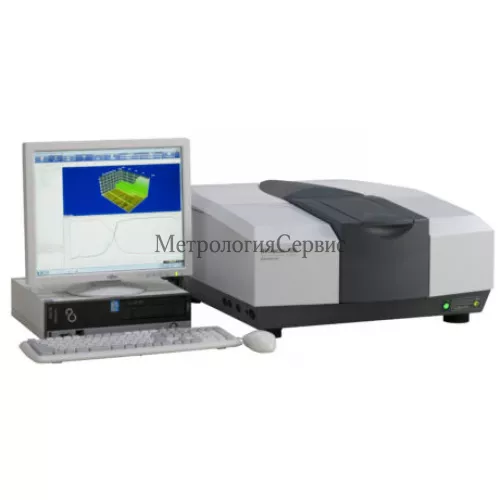

Конструктивно спектрофотометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером.

Какая цена Поверка Фурье-спектрофотометра инфракрасного IRTracer-100? Чтобы получить информацию о стоимости «Поверка Фурье-спектрофотометра инфракрасного IRTracer-100», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу МП 18.Д4-14 «ГСИ. Фурье — спектрофотометры инфракрасные IRTracer-100 и IRAffinity-1S. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 04 апреля 2014 г.

Основные средства поверки:

Образец пленки полистирола толщиной 0,025-0,070 мм из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011)
Основные метрологические характеристики: спектральный диапазон по шкале волновых чисел: 4000 — 450 см-1; номинальные значения линий поглощения спектра, см-1: 3082,13; 3060,00; 2849,58; 1943,08; 1802,81; 1601,40; 1372,41; 1154,66; 1028,52; пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=) ±0,5 см-1.
Мера волновых чисел BRM 2065 из состава Государственного первичного эталона единиц массовой (молярной) доли и массовой (молярной) концентрации компонентов в жидких и твердых веществах и материалах на основе спектральных методов (ГЭТ 196-2011)

Основные метрологические характеристики:

спектральный диапазон по шкале волновых чисел: 10300 — 5130 см-1; номинальные значения линий поглощения спектра, см-1: 5138,5±0,5; 6805,3±0,9; 7313,8±0,7; 8179,4±0,9; 8682,2±1,3; 9294,1±0,8; 10245,6±0,6;
пределы допускаемого значения абсолютной погрешности измерения линии поглощения (при Т=) ±0,5 см-1.

Сведения о методах измерений

«Спектрофотометры инфракрасные с Фурье — преобразованием IRTracer-100. Руководство по эксплуатации», раздел 4.
«Инфракрасный спектрофотометр с преобразованием Фурье IRAffinity-1S. Системное руководство пользователя прибором», раздел 4.

Нормативные и технические документы, устанавливающие требования к фурье -спектрофотометрам инфракрасным IRTracer-100 и IRAffinity-1S

Техническая документация фирмы «Shimadzu Corporation», Япония.

Наименование характеристик

Значение характеристик

IRTracer-100

IRAffinity-1S

Спектральный диапазон по шкале волновых

чисел, см-1

стандартный

для среднего/дальнего ИК диапазона* для ближнего ИК диапазона*

7800 — 350 5000 — 240 12500 — 3800

7800 — 350

Спектральное разрешение, см»1 для среднего/дальнего ИК диапазона для ближнего ИК диапазона	0,25; 0,5; 1; 2; 4; 8; 16 2; 4; 8; 16	0,5; 1; 2; 4; 8; 16
Предел относительного СКО случайной составляющей погрешности измерений по шкале волновых чисел по плёнке полистирола, %, не более	0,5
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел по плёнке полистирола, см»1	±1,5
Отношение сигнал/шум, не менее — разрешение 4 см»1, интегрирование в течение одной минуты, около 2200 см»1, пик-пик — при использовании ИК-микроскопа, измерение в режиме пропускания, размер апертуры 50*50 мкм, 8 см-1, 120 кратное интегрирование — разрешение 4 см-1, скорость зеркала 9 мм/с, 120 кратное интегрирование, детектор МСТ — быстрое сканирование/разрешение 16 см-1, скорость зеркала 40 мм/с, однократное интегрирование, детектор МСТ — разрешение 4 см-1, скорость зеркала 2,8 мм/с, 34 кратное интегрирование, детектор InGaAs	60 000:1 6000:1 8000:1 2000:1 10 000:1	30 000:1
Электропитание: — напряжение питания переменного тока, В — частота, Гц	100 — 240 50/60
Потребляемая мощность, В-А -в процессе эксплуатации — в режиме ожидания	150 25
Габаритные размеры (ШГВ), мм, не более	600665295	514606273
Масса, кг, не более	47	35
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % не более	15 — 30 70
