Назначение: для измерений объемной доли диоксида углерода в неагрессивных газовых смесях.
Поверка газоанализатора диоксида углерода ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х
Газоанализаторы диоксида углерода ПКУ-4 модификаций ПКУ-4 В, ПКУ-4 Н, ПКУ-4 / Х (далее — газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.
Принцип действия газоанализаторов оптический инфракрасный.
Способ отбора пробы — диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.
Выпускаются три модификации газоанализаторов:

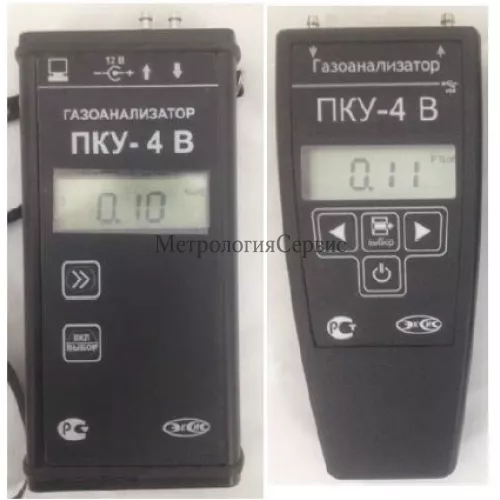

- ПКУ-4 В — переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;
- ПКУ-4 Н — переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.
- ПКУ-4 / Х — стационарный, многоканальный, где Х — количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.
Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень модификаций и исполнений и их основные конструктивные особенности приведены в таблице 1.
Конструктивные особенности модификаций и исполнений газоанализаторов
Модифи
кация |
Исполне
ние |
Маркировка и описание измерительного преобразователя |
Способ отбора пробы |
Исполнение
корпуса |
Материал корпуса |
Тип
дисплея |
ПКУ-4 В |
ПКУ-4 В-М |
встроенный |
принуди
тельный |
переносной |
металл |
монохромный
ЖК |
ПКУ-4 В-П |
встроенный |
принуди
тельный |
переносной |
пласт
масса |
монохромный
ЖК |
ПКУ-4 В-М-Т |
встроенный |
принуди
тельный |
переносной |
пласт
масса |
цветной сенсорный ЖК (TFT) |
ПКУ-4 В-П-Д |
встроенный |
диффузион
ный |
переносной |
пласт
масса |
монохромный
ЖК |
ПКУ-4 Н |
ПКУ-4 НМ |
ИПДУ-03,
выносной |
диффузион
ный |
переносной |
металл |
монохромный
ЖК |
ИПДУ-04,
выносной |
принуди
тельный |
переносной |
металл |
монохромный
ЖК |
Модифи
кация |
Исполне
ние |
Маркировка и описание измерительного преобразователя |
Способ отбора пробы |
Исполнение
корпуса |
Материал корпуса |
Тип
дисплея |
|
ПКУ-4 Н-П |
ИПДУ-03,
выносной |
диффузион
ный |
переносной |
пласт
масса |
монохромный
ЖК |
ИПДУ-04,
выносной |
принуди
тельный |
переносной |
пласт
масса |
монохромный
ЖК |
ПКУ-4 Н-М-Т |
ИПДУ-03,
выносной |
диффузион
ный |
переносной |
металл |
цветной сенсорный ЖК (TFT) |
ИПДУ-04,
выносной |
принуди
тельный |
переносной |
металл |
цветной сенсорный ЖК (TFT) |
ПКУ-4 /Х |
ПКУ-4 /Х-Щ-YF-ZA |
ИПДУ-03,
выносной |
диффузион
ный |
стационарный, щитовой |
пласт
масса |
Светодиодный |
ИПДУ-04,
выносной |
принуди
тельный |
стационарный, щитовой |
пласт
масса |
Светодиодный |
ПКУ-4 /Х-Щ2^^А |
ИПДУ-01,
выносной |
диффузион
ный |
стационарный, щитовой |
пласт
масса |
Светодиодный |
ИПДУ-02,
выносной |
принуди
тельный |
стационарный, щитовой |
пласт
масса |
Светодиодный |
ПКУ-4 /Х-С-YF-ZA |
ИПДУ-01,
выносной |
диффузион
ный |
стационарный, настольный |
пласт
масса |
Светодиодный |
ИПДУ-02,
выносной |
принуди
тельный |
стационарный, настольный |
пласт
масса |
Светодиодный |
ПКУ-4 /Х-T-YF-ZA |
ИПДУ-01,
выносной |
диффузион
ный |
стационарный, настольный |
пласт
масса |
цветной сенсорный ЖК (TFT) |
ИПДУ-02,
выносной |
принуди
тельный |
стационарный, настольный |
пласт
масса |
цветной сенсорный ЖК (TFT) |
Примечание — в обозначениях исполнений газоанализаторов используются следующие символы:
— для модификации ПКУ-4 В: М — металлический корпус; П — пластмассовый корпус; Т -сенсорный TFT дисплей; Д — диффузионный отбор пробы;
— для модификации ПКУ-4 Н: М — металлический корпус; П — пластмассовый корпус; Т -сенсорный TFT дисплей;
— для модификации ПКУ-4 /Х: Х — количество каналов измерения (от 1 до 8); Y — количество релейных (Р) каналов управления (от 0 до 16); Z — количество аналоговых (А) выходов (от 0 до 16); Щ — стационарное щитовое исполнение в корпусе с одним светодиодным индикатором; Щ2 -стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами; С -стационарное настольное исполнение корпусе с тремя светодиодными индикаторами; Т -стационарное настольное исполнение с сенсорным TFT- дисплеем. |
Газоанализаторы имеют выходные сигналы:
- показания цифрового дисплея (жидкокристаллического или светодиодного);
- цифровой выход, интерфейс RS-232, RS-485, USB, Ethernet;
- аналоговый выход по току 4.. .20 мА, 0.. .5 мА, 0..20 мА, только для ПКУ-4 /Х.
Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении объемной долей диоксида углерода двух настраиваемых порогов срабатывания.
Газоанализаторы выполняют следующие основные функции:
- измерения объемной доли диоксида углерода;
- световой и звуковой сигнализации достижения установленных пороговых значений;
- электронного регистратора;
- регулирования (только для ПКУ-4 /Х).
Газоанализаторы имеют следующие виды программного обеспечения:
- встроенное;
- автономное «Eksis Visual Lab», далее «EVL».
Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Встроенное ПО обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);
- отображение результатов измерений на дисплее;
- формирование выходных аналогового и цифрового сигналов;
- формирование релейного выходного сигнала;
- самодиагностику аппаратной части газоанализатора;
- корректировку нулевых показаний и чувствительности.
Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:
- вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;
- вычисление значений выходного аналогового сигнала;
- сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;
- непрерывную самодиагностику аппаратной части газоанализатора.
Автономное программное обеспечение «EVL» устанавливается на персональный компьютер под управлением операционной системы Microsoft Windows XP/7/8.
Программное обеспечение «EVL» выполняет следующие функции:
- непрерывный мониторинг текущих измерений и состояния приборов в сети;
- контроль выхода измеряемых параметров за пределы заданных пороговых зон;
- сохранение значений контролируемых параметров в базе данных;
- хранение и просмотр базы данных в графическом и табличном виде;
- печать и экспорт данных;
- формирование автоматических отчётов за определенный период времени. Идентификационные данные ПО газоанализаторов приведены в таблице 2.
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Pku4v.txt |
Pku4n.txt |
Pku4x.txt |
EVL.exe |
Номер версии (идентификационный номер) ПО |
1.15 |
1.15 |
1.15 |
2.17 |
Цифровой идентификатор ПО |
1BEB79E3FF2 625AF9FBB2D 89DE085903E7 5A887ABAE76 8D4B5BD180 A2571C021, алгоритм ГОСТ Р 34.1194 |
619A2F79A62 7AEDF775FF3 C78510B83855 FAFD4790FF2 92D4EB642F6 E2618799, алгоритм ГОСТ Р 34.1194 |
3E2A5A8D144 1E396A4FA4E 3765570B2203 984E0D4733F5 5B5C3413A83 A786774, алгоритм ГОСТ Р 34.1194 |
25EB09D45348 3386D44F6550 AADB70C094 A8015B772C8 25F97B2CDBC 615D0E18, алгоритм ГОСТ Р 34.1194 |
Другие идентификационные данные (если имеются) |
— |
— |
— |
— |
Примечание — номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, указанные в таблице, относятся только к файлам ПО указанных версий. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного программного обеспечения соответствует уровню «средний», автономного ПО — «низкий».
