Назначение: для измерения объемной доли метана, пропана, диоксида углерода, кислорода, водорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота, аммиака, метана и предельных углеводородов (С2 — С10) в воздухе рабочей зоны.
Поверка газоанализатора инфракрасного ПГА
Газоанализаторы инфракрасные ПГА (далее — газоанализаторы) представляют собой портативные приборы непрерывного действия.
Принцип действия газоанализаторов:
- по измерительным каналам объемной доли метана, пропана, диоксида углерода и массовой концентрации метана и предельных углеводородов — инфракрасный, основанный на селективном поглощении молекулами определяемых компонентов электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им через кювету, содержащую анализируемую среду;
- по измерительным каналам объемной доли водорода, кислорода и массовой концентрации оксида углерода, сероводорода, диоксида серы, диоксида азота и аммиака — электрохимический, основанный на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента.

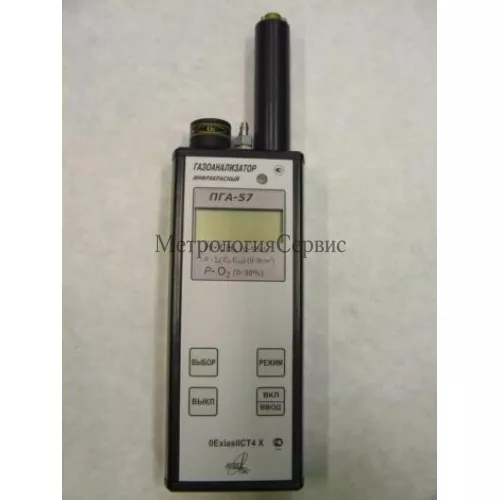

Конструктивно газоанализаторы выполнены одноблочными в металлическом корпусе. На корпусе размещены: электрохимический датчик, клавиши управления, жидкокристаллический дисплей, разъем питания, входной и выходной штуцеры забора пробы и индикатор световой сигнализации. В корпусе расположены печатные платы с элементами электрической схемы, инфракрасные датчики и аккумуляторный блок. Предусмотрена возможность установки двух инфракрасных (каналы № 1 и № 2) и одного электрохимического датчика.
Способ отбора пробы:
- электрохимический датчик — диффузионный или принудительный (при помощи съемной калибровочной камеры);
- инфракрасные датчики — принудительный за счет избыточного давления в точке отбора пробы или от внешнего побудителя расхода.
Кроме того, отбор пробы может осуществляться от встроенного микрокомпрессора.
Газоанализаторы обеспечивают срабатывание сигнализации о превышении установленных пороговых значений:
- звуковым сигналом;
- светодиодным индикатором (красный светодиод).
Газоанализаторы выпускаются в 96 исполнениях, обозначаемых ПГА-ХХ, где ХХ -номер исполнения в соответствии с таблицей
| Инфракрасные
датчики |
Электрохимические датчики |
| Канал № 1 |
Канал № 2 |
Канал № 3 |
|
|
— |
O2 |
CO |
H2S |
SO2 |
NO2 |
NH3 |
H2 |
| CH4 |
CO2 |
1 |
7 |
13 |
19 |
25 |
31 |
37 |
43 |
| CH4 |
C3H8 |
2 |
8 |
14 |
20 |
26 |
32 |
38 |
44 |
| C3H8 |
CO2 |
3 |
9 |
15 |
21 |
27 |
33 |
39 |
45 |
| CH4 |
— |
4 |
10 |
16 |
22 |
28 |
34 |
40 |
46 |
| C3H8 |
— |
5 |
11 |
117 |
23 |
29 |
35 |
41 |
47 |
| CO2 |
— |
6 |
12 |
18 |
24 |
30 |
36 |
42 |
48 |
| KC2-
C10) |
— |
49 |
55 |
61 |
67 |
73 |
79 |
85 |
91 |
| CH4
(ПДК) |
— |
50 |
56 |
62 |
68 |
74 |
80 |
86 |
92 |
| KC2-
C10) |
CH4 |
51 |
57 |
63 |
69 |
75 |
81 |
87 |
93 |
| KC2-
C10) |
CO2 |
52 |
58 |
64 |
70 |
76 |
82 |
88 |
94 |
| CH4
(ПДК) |
CH4 |
53 |
59 |
65 |
71 |
77 |
83 |
89 |
95 |
| CH4
(ПДК) |
CO2 |
54 |
60 |
66 |
72 |
78 |
84 |
90 |
96 |
| Примечания:
1) E(C2-C10) — датчик измерительного канала массовой концентрации предельных углеводородов (C2-C10) в воздухе рабочей зоны;
2) CH4 (ПДК) — датчик измерительного канала массовой концентрации метана в воздухе рабочей зоны. |
Степень защиты корпуса газоанализаторов от доступа к опасным частям и от попадания внешних твердых предметов и воды IP54 по ГОСТ 14254-96.
Газоанализаторы выполнены во взрывозащищенном исполнении, с видом взрывозащиты “специальный” по ГОСТ Р 51330.0-99 и «искробезопасная электрическая цепь уровня «ia» по ГОСТ Р 51330.10-99 и имеют маркировку взрывозащиты 0ExiasIICT4 X.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения объемной доли или массовой концентрации определяемых компонентов в воздухе рабочей зоны.
Программное обеспечение газоанализатора идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.
Программное обеспечение выполняет следующие функции:
- обработку измерительной информации;
- отображение результатов измерений на жидкокристаллическом дисплее;
- проведение калибровки газоанализаторов;
- срабатывание сигнализации при превышении установленных пороговых значений.
Идентификационные данные программного обеспечения
| Наименование
программного
обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения(контроль-ная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Исходный текст программы для измерительного блока |
pga.asm |
9.5.2 |
9EBC97A0 |
CRC-32 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты встроенного программного обеспечения газоанализаторов от преднамеренных или непреднамеренных изменений — «А» по МИ 3286-2010.
