Назначение: для измерений довзрывоопасных концентраций метана или пропана в смеси с воздухом или азотом и передачи измерительной информации внешним устройствам.
Поверка газоанализатора оптического GS-01
Газоанализаторы оптические GS-01 (далее — газоанализаторы) являются стационарными одноканальными приборами непрерывного действия.
Принцип действия — оптический недисперсионный инфракрасный (NDIR), основанный на избирательном поглощении инфракрасного излучения молекулами определяемых компонентов в области длин волн 3,31 мкм. Используемый дифференциальный двухволновой метод регистрации позволяет устранить влияние паров воды, незначительные загрязнения оптических элементов и прочих неселективных помех.
Отбор пробы — диффузионный.

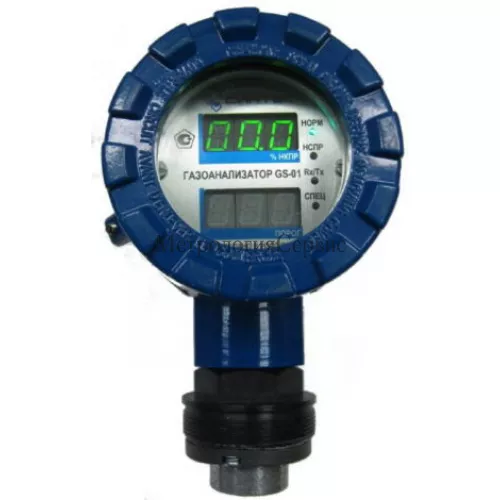

Конструктивно газоанализаторы выполнены одноблочными в металлическом окрашенном корпусе с резьбовой крышкой со смотровым окном из стекла. На боковой стороне корпуса газоанализатора расположены 4 магнитоуправляемых контакта («ввод», «отмена», «стрелка вверх», «стрелка вниз»), управление контактами производится поднесением магнитного стилуса из комплекта поставки. На лицевой панели газоанализатора (под крышкой) расположены 2 светодиодных дисплея (зеленого цвета — для отображения результатов измерений, красного цвета — для отображения информации о срабатывании порогов сигнализации и служебной информации), а также 4 светодиодных индикатора единичных (зеленый «норм», желтый «нспр», синего «Rx/Tx», красного «спец»).
Газоанализаторы выпускаются в 2-х исполнениях, отличающихся градуировкой на определяемый компонент (метан или пропан).
Газоанализаторы обеспечивают выходные сигналы:
- показания встроенного светодиодного дисплея (в % НКПР);
- унифицированный аналоговый выходной токовый сигнал постоянного тока (4-20) мА;
- цифровой, RS-485, протокол Modbus™;
- 4 релейных выхода типа «сухой контакт» (ALM1, ALM2 и НЕИСПРАВНОСТЬ: нормально открытый и нормально закрытый).
Газоанализатор обеспечивает выполнение следующих основных функций:
- непрерывное измерение содержания определяемых компонентов;
- формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 — 20) мА;
- формирование выходного цифрового сигнала RS-485, протокол Modbus™;
- формирование релейных выходных сигналов.
Газоанализаторы могут применяться в качестве самостоятельных измерительных преобразователей, а также в составе измерительных систем (измерительных каналов) утвержденного типа, допущенных к применению на территории РФ.
Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ 30852.0-2002, вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ 30852.1-2002 и «искробезопасная цепь уровня «ib» по ГОСТ 30852.10-2002, маркировка взрывозащиты 1Exd[ib]IICT4X.
Корпус газоанализатора имеет степень защиты от доступа к опасным частям, попадания внешних твёрдых предметов и воды IP67/65 по ГОСТ 14254, где:
- IP67 — корпус газоанализатора без учёта пробоотборного отсека и датчика (сенсора);
- IP65 — пробоотборный отсек и датчик (сенсор).
Программное обеспечение
Г азоанализаторы имеют встроенное программное обеспечение (далее — ПО), разработанное изготовителем специально для решения задач измерения довзрывоопасных концентраций горючих газов и паров в воздухе.
ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преобразователя;
- формирование выходного аналогового сигнала (4 — 20) мА;
- формирование цифрового выходного сигнала RS485;
- формирование релейных выходных сигналов;
- самодиагностику аппаратной части газоанализатора;
- настройку нулевых показаний и чувствительности газоанализатора, задание порогов срабатывания сигнализации.
ПО газоанализатора реализует следующие расчетные алгоритмы:
- вычисление значений довзрывоопасной концентрации определяемого компонента по данным от первичного измерительного преобразователя;
- вычисление значений выходного аналогового сигнала;
- сравнение текущих результатов измерений с заданными пороговыми уровнями срабатывания сигнализации;
- непрерывную самодиагностику аппаратной части газоанализатора.
ПО газоанализаторов идентифицируется посредством отображения номера версии на дисплее при включении электрического питания или по запросу через меню.
Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
GS-1 v3.02r.hex |
Номер версии (идентификационный номер) ПО |
3.02 |
Цифровой идентификатор ПО |
0x64E0, алгоритм CRC16 CCITT |
Другие идентификационные данные (если имеются) |
— |
Примечание — номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (firmware) указанной версии. |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты — средний по Р 50.2.077—2014.
