Услуга - Поверка генератора сигнала произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В

Номер в ГРСИ РФ:

53565-13

Производитель / заявитель:

Keysight Technologies

Методика поверки:

8-851-002-13 МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 7400 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка генератора сигнала произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В

Назначение: для формирования стабильных по частоте и амплитуде синусоидальных, прямоугольных, пилообразных, импульсных сигналов, сигналов произвольной формы, сигналов гауссова шума.

25.08.2014 Изменения в названии организации

Поверка генератора сигнала произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В

Конструктивно генератор выполнен в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей. Принцип действия генераторов основан на прямом цифровом синтезе.

Модели генераторов отличаются друг от друга диапазоном частот, числом каналов и функциональными возможностями. Генераторы отличаются от аналогичных моделей генераторов сигналов произвольной формы 33520А, 33521А, 33522А (рег. № 52150-12) улучшенными характеристиками по джиттеру и коэффициенту нелинейных искажений.

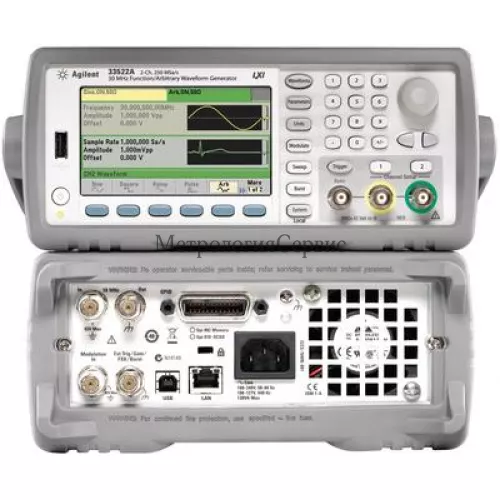

Внешний вид генераторов и схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2. При оформлении внешнего вида генераторов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».

Программное обеспечение

Программное обеспечения (ПО) генераторов представляет собой специализированное ПО, которое служит для управления функциями генератора и визуального отображения параметров воспроизводимых сигналов.

Идентификационные данные (признаки) метрологически значимой части ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления идентификатора ПО

Agilent 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В Firmware

Версия не ниже 2.03

60D797C26F6

08C4B86147D

003D2DFAD1

MD5

Метрологически значимая часть ПО генераторов и измеренные данные не требуют специальных средств от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Какая цена Поверка генератора сигнала произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В? Чтобы получить информацию о стоимости «Поверка генератора сигнала произвольной формы 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу 8-851-002 13 МП «Инструкция. Генераторы сигналов произвольной формы 33509В, 33510В, 33511B, 33512В, 33519В, 33520В, 33521В, 33522В. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в марте 2013 г. Основные средства поверки:

цифровой мультиметр Agilent 3458А (рег. № 25900-03): диапазон измерений напряжения постоянного тока от 0 до 10 В, пределы допускаемой относительной погрешности измерений ± 0,3 %; диапазон измерений действующего значения напряжения переменного тока от 0 до 10 В, частотный диапазон от 1 Гц до 10 МГц, пределы допускаемой относительной погрешности ± 0,02 %);
частотомер Agilent 53132А (рег. № 26211-03): диапазон измеряемых частот ВЧ сигналов от 0 до 255 МГц, пределы допускаемой относительной погрешности измерений ± 410-9;
измеритель мощности Agilent Е4419В с измерительным преобразователем 8482А (рег. № 38915-08): частотный диапазон от 100 кГц до 4,2 ГГц; диапазон измерений средней мощности от 0 до 44 дБм; пределы допускаемой относительной погрешности измерений мощности ± (4-6) %.

Сведения о методах измерений

Генераторы сигналов произвольной формы 33250А, 33521A, 33522A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы 33250А, 33521A, 33522A.

Техническая документация изготовителя.

Наименование характеристики	Значение характеристики моделей генераторов
	33509В, 33510В,	33511В 33512В	33519В, 33521В	33520В, 33522В
Количество каналов	1	2	1	2
Диапазон частот выходного сигнала	от 1 мкГц до 20 МГ ц		от 1 мкГц до 30 МГц
Разрешающая способность по частоте	1 мкГц
Пределы допускаемой относительной погрешности установки частоты выходного сигнала при температуре окружающей среды — от 18 до 28 °С — от 0 до 55 °С — от 0 до 55 °С (опция OCX)	± 1? 10-6 при настройке ± 15 пГц ± 2’10-6 при настройке ± 15 пГц ± 0,1? 10-6 при настройке ± 15 пГц

Параметры выходного напряжения

Наименование характеристики	Значение характеристики
Диапазон установки амплитуды выходного сигнала, Upp: — на нагрузке 50 Ом — в режиме холостого хода	от 1 мВ до 10 В от 2 мВ до 20 В
Пределы допускаемой абсолютной погрешности установки амплитуды Upp сигнала синусоидальной формы на частоте 1 кГц1,2, В	± (0,01-Црр + 0,001 мВ)
Пределы установки постоянного смещения, U™: — на нагрузке 50 Ом — в режиме холостого хода	± (5 В • Цсм — Црр) ± (10 в • Цсм — Црр)
Пределы допускаемой абсолютной погрешности установки напряжения постоянного смещения ц.1,2, В	±0,0Шсм ± 0,0025^Upp ± 0,002)
Примечания 1 — при температуре окружающей среды, выходящей за пределы (23 ± 5) °С к амплитуде выходного сигнала и напряжения смещения погрешность увеличивается на 0,1 на каждый градус Цельсия; 2 — включен режим автоматического выбора диапазонов

Параметры формы сигнала

Наименование характеристики	Значение характеристики
Синусоидальный сигнал
Частотный диапазон	от 1 мкГц до 30 МГц
Неравномерность АЧХ синусоидального сигнала относительно частоты 1 кГц	±0,1 дБ в диапазоне до 100 кГц ±0,15 дБ в диапазоне от 100 кГц до 5 МГц ±0,3 дБ в диапазоне от 5 до 20 МГц ±0,4 дБ в диапазоне от 20 до 30 МГц
Прямоугольный и импульсный сигнал
Частотный диапазон	от 1 мкГц до 30 МГ ц
Диапазон установки коэффициента заполнения сигнала прямоугольной формы	от 0,01 до 99,9 %
Ширина импульса, нс	16
Разрешающая способность, пс	100

Наименование характеристики	Значение характеристики
Пилообразный и треугольный сигнал
Частотный диапазон	от 1 мкГц до 200 кГц
Симметричность	от 0 до 100 % с разрешением 0,1 % (0 % — отрицательный треугольный сигнал, 100 % — положительный треугольный сигнал, 50 % — пилообразный )
Псевдослучайная бина	рная последовательность
Частотный диапазон	от 1 мбит/с до 50 Мбит/с
Разрешающая способность	1 мбит/с
Произвольный сигнал
Длина записи	от 8 выб до 1 Мвыб на канал (16 Мвыб с опцией МЕМ)
Частота дискретизации	от 1 мквыб/с до 250 Мвыб/с
Разрешение по уровню	16 бит
Время нарастания и спада	0,35/ полоса пропускания (минимально 10 нс) в режиме «Normal» или «Step» фильтр включен

Условия эксплуатации и массогабаритные характеристики

Наименование характеристики	Значение характеристики
Нормальные условия эксплуатации: — температура окружающего воздуха — относительная влажность окружающего воздуха — атмосферное давление	от 18 до 28 °С от 5 до 80 % от 84 до 106 кПа
Габаритные размеры (ширина х высота х длина), мм (без креплений), не более	213 x 83 x 273
Масса, кг, не более	3,3
Напряжение сети переменного тока	от 100 до 240 В при частоте от 47,5 до 66 Гц; от 100 до 120 В при частоте от 396 до 484 Гц
Потребляемая мощность, В А, не более	45
