Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252

Name: Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252
Brand: Tektronix
Price: 7400 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252

Номер в ГРСИ РФ:

32620-06

Производитель / заявитель:

Tektronix

Методика поверки:

071-1638-01 МП

Межповерочный интервал:

1,5 года

Стоимость оказания услуг:

от 7400 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252

Назначение: для воспроизведения сигналов 12-ти различных форм с нормированными метрологическими характеристиками, для электрорадиоизмерений при проведении исследовательских и испытательных работ в лабораторных и производственных условиях.

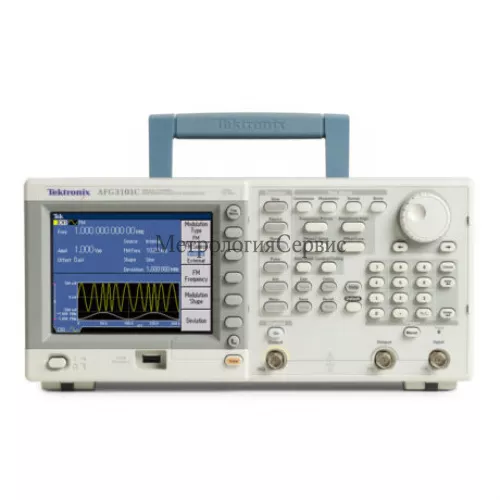

Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252

Каждый генератор выполнен в виде моноблока и является многофункциональным средством измерений. Принцип действия генератора основан на цифровом сгIнтезе.

На передней панели генераторов находится цветной жидкокрисгаллическпй дисплей, клавиши меню и функциональные клавиши для выбора формы сигнала, выходные разъемы, цифровая клавиатура для задания параметров сигнала.

Встроенный микропроцессор обеспечивает диалоговое управление работой прибора, задает режимы функционирования, выводит на экран изображение сигнала. Порт 1.1В, расхголоженный на передней панели, позволяет сохранять сигналы на устройствах хианен. ия данных (съемные запоминающие устройства USB). Управление приборами: возможно от компьютера через 11В (у генераторов AFG3021, Е-ли через интерфейс С ЖВ, 1В или локальную вычислительную сеть (у генераторов АГ6З 101, АГ6З 102, AFG32.51, АГG3252).

По устойчивости к климатическим и механическим воздействиям соответствуют 3 группе ГОСТ 22261-94.

Какая цена Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252? Чтобы получить информацию о стоимости «Поверка генератора сигнала сложной формы AFG3021, AFG3022, AFG3101, AFG3102, AFG3251, AFG3252», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка проводится в соответствии с документом «Генераторы сигналов сложной формы АFG3021, АЕЗ022, AFG3101, А]FG3102, АР3251, АFG3252. Методика поверки» 07.1163 8-01 МП, утвержденным ФГУП « ВНИИФТРИ» 31 июля 2006 г.

Основное поверочноеоборудование:

мультиметр Аgi1еnt 3458А (погрешность измерения напряжения ±0,02%);
частотомер Agilent 53132А (погрешность измерений ±10
анализатор спектра С4-85 (диапазон частот от 100 Гц до 22 ГГц, погрешность измерения уровня + 0,5 дБ, погрешность измерения частоты
осциллограф Текнгопгх ТВ$5 1 04В (ширина полосы пропускания 1 ГГц). Межповерочный интервал — полтора года.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Обiциие тех -нические условия».
Техническая документация компании «Tektronix, Inc.» (США).

Параметры	АГG3 02 1/ А./03022	АРСт3101 / А~G3102	АЕСт3 251 / А.ЕС 3252
Количество каналов	1/ 2	1/ 2	1/ 2
Формы сигнала	Синусоидальная, прямоугольная, пилоабразная, треугольная, функция Гаусса, функция Лоренца, функция Sin(Х)/Х, нарастающая экспонента, спадающая экспонента, постоянный ток, т 1ум, функция гаверсинуса.
Диапазон частот генерируемых сигналов: — синусоидальная форма прямоугольная, пилаобразн. -остальные формы	1 мГц.. .25 МГц 1 мГц… 12,5 Л гц 1 мГц.. .250 кГц	1мГц… 100 МГц 1 мГц…50 МГц 1 мГц…1 МГ_ц	1 мГц…240 МГц 1 мГц… 120 МГ ц 1 мГц…2,4 МГ’ц
Пределы допускаемой относительной погрешности установки частоты,	+ 1 ррм, от 0 °С до 50 °С
Долговременная стабильность частоты (уход)	+ 1. ррм/год
Диапазон смещения постоянной составляющей (на нагрузке 50 О м)	от ^®5 В до +5 В	от -5 В до +5 В	от-2,5 В до +2, 5 В
Пределы допускаемой абсолюта ной погрешности установки смещения	+(0,01 хС + 5 мВ), де С — величина мещениi мВ
Диапазон устанавливаемых ам- плитуд различных форм сигнала на нагрузке 50 Ом (размах)	от 10 мВ до 10 В	от 20 мВ до 10 В	до 200 МГц: от 50 мВ до 5 В от 200 до 240МГц: от 50 мВ до 4 Е3
Пределы допускаемой абсолют- ной погрешности установки ам- плитуды	— (0,01хА + 1 мВ), где А — установленное значение амплитуды, мВ синусоидальный сигнал, 1 кГц, смещение 0 В
Разрешение по амплитуде	0,1 мВ
Неравномерность амплитуды сигнала синусоидальной формы (размах 1 В, относительно 1.00 кГц) в диапазоне частот: <5МГц от 5 М.Гц до 2о МГ_ц от 5 МГц до 25 МГц от 20 мГ_ц до 25 МГц от 25 МГц до 100 МГц от 100 МГц до 200 М1Гц от 200 МГц до 240 МГц	±0,15 дБ ±0,30 дБ±0,50 дБ — —	±0,15 дБ ±0,30 дБ ±0,50 дБ	±0,15 дБ ±0,30 дБ ±0,50 дБ ±1,00 дБ ±2,00 дБ
