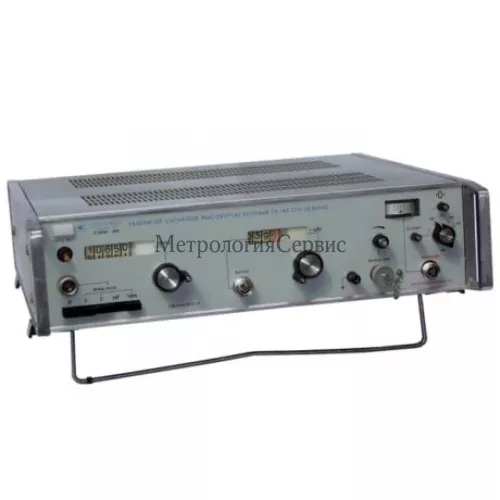

Поверка генератора сигнала высокочастотных Г4-79

Поверка генератора осуществляется в соответствии с разделом 12 технического описания и инструкции по эксплуатации ЕЭЗ .260.043 ПС.

Средства поверки:

• частотомер универсальный 43-54 или 43-34 со сменными блоками ЯЗЧ-42, ЯЗЧ-43, ЯЗЧ-87;
• ваттметр поглощаемой мощности МЗ-51, или МЗ-21А, или МЗ-22А с преобразователями М5-30, М5-31, М5-32, или В7-28 с преобразователем М5-78В;
• установка для поверки аттенюаторов ДК1-16, или ДК1-12, ДК1-5 с расширенным диапазоном, или Д1-14, Д1-9;
• осциллограф С1 -65А;
• генератор импульсов Г5-54 или Г5-64, Г5-50;
• микроамперметр фотокомпенсационный Ф116/1 или Ф136;
• детекторная головка от УЗ-29 с нагрузкой 50 — 300 Ом;
• детекторная головка специальная или из комплекта УЗ-7А;
• измерительные линии Р1-2 или Pl-17; Р1-3 или Р1-34 с В8-6 или В8-7;
• стенд СПИМ-1;
• переходы Э2-15 (Э2-29), Э2-115/2.

Межповерочный интервал 1 год.

Нормативные документы

• ГОСТ 9788-89. Генераторы сигналов измерительные. Общие технические требования. ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия.
• ЕЭЗ.260.043/048 ТУ. Генераторы сигналов высокочастотные Г4-78, Г4-79, Г4-80, Г4-81, Г4-82, Г4-83. Технические условия. Н0.005.026.

• Генераторы по условиям эксплуатации относятся к V группе нормали НО.005.026 с расширением интервала рабочих температур от минус 10 до 40 °С.
• Диапазон частот, ГГц от 1,78 до 2,56.
• Запас по краям диапазона от номинального значения граничных частот, %, не менее 1.
• Пределы основной погрешности установки частоты по шкале генератора %, не более ±0,5.
• Нестабильность частоты при неизменных внешних условиях и неизмененном напряжении питания за любой выбранный произвольно 15-минутный интервал времени в режиме немодулированных колебаний (НГ) после времени установления рабочего режима 0,5 ч, не более ± 1 O’4.
• (Дополнительное время прогрева для получения указанной нестабильности после перестройки частоты, мин, не более 5.)
• Изменение частоты выходного сигнала, вызываемое ослаблением аттенюатора на 10 дБ относительно опорного уровня мощности, не более ± 10Л
• Пределы дополнительной погрешности установки частоты при изменении температуры окружающего воздуха на каждые 10 °С, не более ± 5* 10?4.
• Пределы основной погрешности установки частоты по шкале генератора в режиме амплитудно-импульсной модуляции (внешняя модуляция импульсами «меандр» частотой 1 ООО Гц), %, не более ± 0,6.
• Генератор обеспечивает уровень мощности на конце кабеля (с переходом) подключенного к разъему ВЫХОД, регулируемый в пределах, Вт от 10?4 до 10’15 Вт.
• На конце кабеля (с переходом) подключенного к дополнительному разъему ВЫХОД mW1, генератор обеспечивает мощность, Вт, не менее 3 * 10?3.
• Пределы регулирования мощности, дБ (Вт), не менее 50 (от 3 * 10’3 до 3 * 10’8)
• Пределы основной погрешности установки опорного уровня мощности 10’4 Вт на конце кабеля (с переходом), подключенного к разъему ВЫХОД (при Ксти нагрузки не более 1,2), дБ, не более ± 0,8; (допускаются периодические колебания в пределах ± 0,5 деления и кратковременные броски стрелки встроенного индикатора мощности в тех же пределах).
• Пределы основной погрешности установки ослабления аттенюатора 90 дБ не более ± 1,0 дБ. Для промежуточных ослаблении (от 40 до 90 дБ) погрешность определяется в зависимости от (А) по формуле ± [1 -0,003*(200-|А|)], где А — установленное ослабление с учетом поправки, взятой со своим знаком из паспорта на прибор.
• Пределы допустимой погрешности установки ослабления аттенюатора (при ослаблениях свыше 90 дБ) с учетом дополнительных погрешностей за счет больших ослаблений и остаточной выходной мощности не более ± [ 1 — 0,003*(200-| А | )+0,9* 10(| А'»10)/20] (А -установленное ослабление аттенюатора).
• Нестабильность опорного уровня выходной мощности при неизменных внешних условиях и неизменном напряжении питания за любой произвольно выбранный 15-минутный интервал времени после времени установления рабочего режима 0,5 час, дБ, не более 0,1. (Дополнительное время установления рабочего режима после перестройки на другую частоту, минут, не более 5).
• Волновое сопротивление выходов мощности 50 Ом. Сечение коаксиального тракта разъемов ВЫХОД, ВЫХОД mWi разъемов соединительных кабелей 10/4,34 мм. С коаксиальными переходами выходное сечение тракта 7,0/3,04 мм (соединитель типа III по ГОСТ 13317-89). Коэффициент стоячей волны по напряжению (Ксти) некалиброванного выхода (на конце кабеля с переходом) не более 1,75.
• Содержание второй и третьей гармоник по отношению к уровню сигнала несущей частоты, дБ, не более минус 30.
• В режиме внутренней и внешней импульсной модуляции генератор обеспечивает высокочастотные импульсы типа «меандр» с частотой повторения (1000 ± 100) Гц. Амплитуда напряжения при внешней модуляции от 10 до 15 В.
• В режиме внешней импульсной модуляции генератор обеспечивает выходные высокочастотные импульсы с параметрами:
  • диапазон частот следования импульсов от 10 Гц до 20 кГц. Частота следования импульсов устанавливается источником внешних модулирующих импульсов и ограничивается скважностью не менее 2;
  • диапазон длительностей импульсов от 0,5 до 200 мкс;
  • длительность импульсов (ти) с учетом поправки не отличается от длительности модулирующих импульсов (тм) более чем на ± (0,1 *ти + 0,3) мкс;
  • длительность фронта (тф) не более величины 0,5*т„ (но не более 0,5 мкс);
  • длительность среза (тсп) не более величины, равной ти (но не более 0,5 мкс);
  • неравномерность вершины импульса не более ±15%;
  • выброс на вершине импульса не более 30 %;
  • нестабильность длительности импульса (дрожание фронта и среза) не более 0,2 мкс. Требования к модулирующим импульсам:
  • диапазон длительностей модулирующего импульса для обеспечения диапазона длительностей высокочастотных импульсов от 0,1 до 200 мкс;
  • длительность фронта и среза не более 0,2 мкс;
  • неравномерность вершины не более 5 %;
  • амплитуда импульсов положительной и отрицательной полярности от 7 до 40 В. Пределы допустимой погрешности установки опорного пикового значения выходной мощности в режиме амплитудно-импульсной модуляции при длительности высокочастотного импульса более 1 мкс, дБ, не более ± 2,2.
• Генератор обеспечивает электронную перестройку генерируемой частоты и внешнюю частотную модуляцию (без гарантии параметров). Полоса электронной перестройки на уровне половинной мощности не менее 2,5 МГц. Диапазон модулирующих частот от 50Гцдо20кГц, амплитуда модулирующих напряжений не превышает ЗОВ.
• Мощность, потребляемая генератором от сети при номинальном напряжении, ВА, не более 70.
• Средняя наработка на отказ, ч, не менее 10000.
• Масса прибора, кг, не более 20.
• Габаритные размеры (ширина х длина х высота), мм, не более 495 х 480 х 135.
