Поверка измерителей параметров многополюсников E5061A, E5062A

Name: Поверка измерителей параметров многополюсников E5061A, E5062A
Brand: Agilent Technologies Inc.
Price: 13200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка измерителей параметров многополюсников E5061A, E5062A

Номер в ГРСИ РФ:

31406-06

Производитель / заявитель:

Agilent Technologies Inc.

Методика поверки:

МП РТ 1059-2006

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 13200 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка измерителей параметров многополюсников E5061A, E5062A

Назначение: для измерения S — параметров коаксиальных многополюсников (ослабления, модуля коэффициента отражения, КСВН, фазы коэффициентов отражения и передачи) с цифровым отсчетом измеряемых величин и воспроизведением их частотных зависимостей на экране жидкокристаллического индикатора в декартовой и полярной системах координат, позволяют измерять активную и реактивную составляющие полного входного сопротивления и групповое время запаздывания, применяются в процессе разработки, ремонта и эксплуатации различных радиотехнических устройств ВЧ диапазонов.

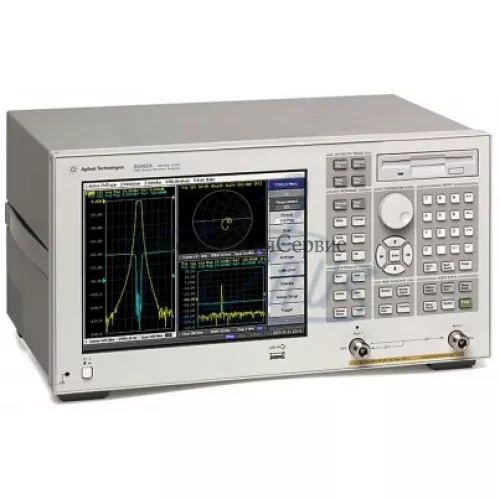

Поверка измерителей параметров многополюсников E5061A, E5062A

Измерители включают в себя генераторы ВЧ сигнала синтезаторного типа, рефлектометры, детекторы ВЧ сигнала, процессор обработки и управления. Имеется возможность разрабатывать прикладные программы, используя встроенный язык VВА (Visual Basic мог Applications). Результаты измерений и режимы работы индицируются с помощью цветного жидкокристаллического индикатора. Для уменьшения погрешностей измерения, корректировки направленности, неравномерности АЧХ, согласования и изоляции, предусмотрены различные варианты калибровки измерителя.

Измеритель выполнен в виде одноблочного прибора настольного исполнения. На передней панели измерителя расположены: цветной жидкокристаллический индикатор 10,4 дюйма; ряд кнопок, обеспечивающих выбор требуемых режимов работы и установку параметров; выходной и входной измерительные разъемы . На задней панели измерителя расположены: входной и выходной разъемы опорной частоты 10 МГц; разъемы для подклночения клавиатуры, манипулятора мышь, принтера, внешнего монитора; разъемы USB, GRIP и ГА интерфейса.

Модели измерителей различаются диапазоном частот. Кроме того, измерители модифицируются по количеству измеряемых S параметров: параметры отражения S₁1 и передачи _S21 для опции 150, все S параметры для опции 250. Опция 1Е1 отличается расширенным диапазоном выходной мощности генератора.

Какая цена Поверка измерителей параметров многополюсников E5061A, E5062A? Чтобы получить информацию о стоимости «Поверка измерителей параметров многополюсников E5061A, E5062A», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверку измерителей проводят в соответствии с документом «Измерители параметров многополюсников Е5061А, Е5062А. Методика поверки» МП РТ 1059-2006, утвержденным ФГУ «Ростест-Москва» «2 » февраля 2006 г.

В перечень оборудования, необходимого для поверки измерителей, входят:

Измеритель мощности М3-51: ТО;
Частотомер электронно-счетный Ч3-66: ТО;
Рабочий эталон отношения мощностей РЭО-2: ЛА <_ ±0,003 дБ на 10 дБ;
Ступенчатый аттенюатор Agilent 8496В: РЭ;
Меры КСВН и полного сопротивления из комплекта ЭК9-140 1 разряда: Э9-143, Э9-144 с погрешностью аттестации К < ±1 о/_о, Зсщ < ±1^°; Э9-159, К < 1,01;
Отрезки коаксиальные из комплекта ЭК9-140 1 разряда.

Межповерочный интервал — 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-9466 «Средства измерений электрических и магнитных величин. Общие технические условия»
Техническая документация фирмы «Agilent Technologies, Inc»(США).

Параметры измерительных разъемов
Количество измерительных разъемов	2
Тип соединителя	50 Ом, тип N, розетка

Параметры выходного измерительного разъема (генератор)

Диапазон частот в зависимости от модели: Е5 061 А Е5 062А	от 300 кГц до 1,5 ГГц от 300 кГц до 3 ГГц
Пределы допускаемой погрешности установки частоты:	±5 х 10^—⁶
Диапазон устанавливаемых уровней выходного сигнала: с опцией 1 Е 1:	от —5 дБм до 10 дБм от — 45 дБм до 10 дБм
Пределы допускаемой абсолютной погрешности установки уровня выходного сигнала 0 дБм на частоте 50 МГц:	±0, 8 дБ
Неравномерность АЧХ относительно частоты 50 МГц :	± 1 дБ
Пределы допускаемой абсолютной погрешности выходного аттенюатора (уровень выходного сигнала от —5 дБм до 10 дБм)	±0,75 дБ
Параметры входного измерительного разъема (измеритель)
Устанавливаемые значения полосы пропускания:	10, 30, 100, 300 Гц, 1, 3, 10, 30 кГц
Динамический диапазон измеряемых сигналовⁱ: -при полосе пропускания 10 Гц -при полосе пропускания 3 кГц	>_ 115 дБ >_90 дБ
Пределы допускаемой погрешности измерений уровня входного сигнала относительно уровня —10 дБм, в зависимости от значения уровня мощности: 10 дБм 0 дГм -10 дБм -20 дБм -30 дБм -40 дБм -5 0 дБм -60 дБм -70 дБм -80 дБм -90 дБм -100 дБм	±0,303 дБ ±0,090 дБ ±0,073 дБ ±0,087 дБ ±0 ,103 дБ ±0,121 дБ ±0,150 дБ ±0,211 дБ ±0,371 дБ ±0,841 дБ ±2,141 дБ
СКО результата измерения уровня сигнала 10 дБм при полосе пропускания 3 кГц, s зависимости от частоты: от 300 кГц до 1 МГц от 1 МГц до 3 ГГц	-0,008 дБ ^.•0,005 дБ
