Поверка измерительного комплекса TOUCHLOG

Name: Поверка измерительного комплекса TOUCHLOG
Brand: Eliwell Controls s.r.l.
Price: 7300 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка измерительного комплекса TOUCHLOG

Номер в ГРСИ РФ:

77640-20

Производитель / заявитель:

Eliwell Controls s.r.l.

Методика поверки:

ТК 61009-12-OP-RU

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 7300 ₽

Заказать услугу

Запросить КП

Whatsapp Чат

Заказать Поверка измерительного комплекса TOUCHLOG

Назначение: для непрерывных измерений и регистрации температуры в передвижных транспортных средствах (в полуприцепах и грузовых автомобилях) с целью обеспечения соблюдения необходимых температурных условий транспортировки охлаждённых и замороженных пищевых продуктов, фармацевтической продукции и прочих грузов.

Поверка измерительного комплекса TOUCHLOG

Принцип действия комплексов основан на измерении и аналогово-цифровом преобразовании выходных сигналов от датчиков температуры.

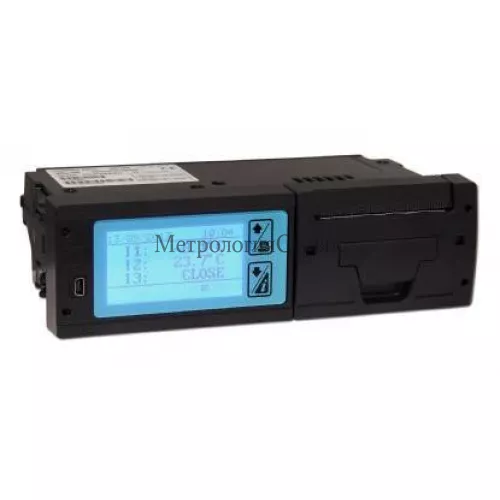

Комплексы измерительные TOUCHLOG состоят из регистратора данных в виде электронного блока в пластиковом корпусе с микропроцессором и со встроенным жидкокристаллическим дисплеем, к которому подключаются первичные преобразователи температуры (датчики) термисторного типа (NTC) с номинальным значением сопротивления при температуре плюс 25 °С равным 10 кОм, принцип измерений которых основан на обратной зависимости сопротивления чувствительного элемента (ЧЭ) от измеряемой температуры.

Регистратор измеряет и преобразовывает сопротивление датчиков (в соответствии с характеристикой конкретного типа NTC) в цифровые сигналы, которые индицируются в виде значений температуры на дисплее. Результаты текущих измерений также сохраняются во внутренней памяти устройства с заданным пользователем интервалом.

Для распечатки результатов измерений или архивных данных из памяти устройства комплексы измерительные TOUCHLOG комплектуются встроенным принтером. Результаты измерений можно сохранить на внешний USB-накопитель в формате «pdf» или «txt» с последующей загрузкой для обработки на персональный компьютер.

Регистратор является многоканальным прибором и имеет 6 входных каналов, каждый из которых может быть сконфигурирован для измерения и регистрации температуры, или для регистрации событий (открывание/закрывание двери) в виде дискретных значений.

Монтаж регистраторов может осуществляться внутри кабины в стандартное гнездо DIN (для автомобильной магнитолы) при помощи специального монтажного комплекта, либо снаружи на полуприцепах в защитном корпусе с дверкой. Датчики температуры, а также датчики открывания/закрывания дверей (при необходимости) устанавливаются непосредственно внутри рефрижератора.

Программное обеспечение

Программное обеспечение (ПО) комплексов состоит из встроенного и автономного ПО. Метрологически значимым является только встроенное ПО, которое устанавливается на предприятии-изготовителе во время производственного цикла в память микропроцессора TOUCHLOG. Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия.

Автономное ПО (WINTRAC) является сервисным программным обеспечением и предназначено для получения и отображения информации об измеряемых параметрах на экране персонального компьютера.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений — «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MSK
Номер версии (идентификационный номер) ПО, не ниже	515.029°
Цифровой идентификатор программного обеспечения	недоступен
Примечание: ( ) — в номере версии изменяемые цифры только последние две.

Какая цена Поверка измерительного комплекса TOUCHLOG? Чтобы получить информацию о стоимости «Поверка измерительного комплекса TOUCHLOG», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 700-45-49, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по разделу 3 «Методика поверки» документа TK 61009-12-OP-RU РЭ «Комплексы измерительные TOUCHLOG. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» 14.10.2019 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 — термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);

Измерители температуры многоканальные прецизионные МИТ 8 (Регистрационный № 19736-11);

Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Термометры лабораторные электронные ЛТ-300 (Регистрационный № 61806-15); Комплексы измерительные iBDL Ревизор (iBDLR-5L) (Регистрационный № 74437-19). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

отсутствуют.

Нормативные документы

ГОСТ Р 56940-2016 EN 12830:1999 Регистраторы температуры, используемые при транспортировании, хранении и распределении охлажденной, замороженной и глубокой/быстрой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы-изготовителя

Наименование характеристики	Значение характеристики
Диапазон измерений температуры, °С	от -30 до +30
Пределы допускаемой абсолютной погрешности измерений температуры, °С: — в диапазоне от -30 до -25 °С не включ. — в диапазоне от -25 до +8 °С включ. — в диапазоне св. +8 до +30 °С	±1,0 ±0,5 ±1,0
Разрешающая способность при измерении температуры, °С	0,1
Рабочие условия эксплуатации: — температура окружающего воздуха, °С — относительная влажность воздуха (для регистратора), %	от -30 до +70 (от -20 до +55 — при работе встроенного принтера и при считывании показаний с ж/к дисплея); не более 85; до 100 (в защитном корпусе)

Таблица 3 — Основные технические характеристики

Наименование характеристики	Значение характеристики
Значения максимального потребляемого тока: — при 12 В постоянного тока для операций вывода на печать, А — при 12 В постоянного тока для операций записи, мА — при 24 В постоянного тока для операций вывода на печать, А — при 24 В постоянного тока для операций записи, мА — в дежурном режиме (12 или 24 В), мА	2,2 180 1,2 100 10
Напряжение питания от источника постоянного тока, В	от 10,5 до 32
Максимально потребляемая мощность (при напряжении питания постоянного тока 24 В и при работающем встроенном принтере), В-А	28,8
Интервал записи результатов измерений во внутреннюю память электронного блока, мин	от 1 до 60 (с шагом в 1 мин)

Наименование характеристики	Значение характеристики
Габаритные размеры, мм, не более: — регистратор комплекса (ДхШхВ) — датчик температуры в виде зонда с держателем: — габаритные размеры зонда — длина кабеля -датчик температуры кабельного типа: — габаритные размеры ЧЭ — длина кабеля	91x187x61 04,8x152; 460 05x20; 12000, 18000; 2000, 24000 (по дополнительному заказу)
Масса регистратора комплекса, кг, не более	0,39
Объем внутренней памяти регистратора комплекса, Мб	8 (*)
Средний срок службы, лет, не менее	5
Средняя наработка до отказа, ч, не менее	40000
Примечание к таблице 3: (*) — Данного объема достаточно для записи данных от 6-ти входов с 15-ти минутным интервалом регистрации в течение 1 года.
