Поверка измерительного комплекса WST Ревизор

Name: Поверка измерительного комплекса WST Ревизор
Brand: ООО НаучноТехническая Лаборатория Электронные Инструменты
Price: 2900 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка измерительного комплекса WST Ревизор

Номер в ГРСИ РФ:

70433-18

Производитель / заявитель:

ООО НаучноТехническая Лаборатория Электронные Инструменты

Методика поверки:

4211-003-75525306-17 РЭ

Межповерочный интервал:

2 года

Стоимость оказания услуг:

от 2900 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка измерительного комплекса WST Ревизор

Назначение: для измерений, регистрации и мониторинга температуры и относительной влажности беспроводных систем WST.

Поверка измерительного комплекса WST Ревизор

Принцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags (далее по тексту теги WST-#) данных в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу http://www.elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга WST.

Комплексы измерительные WST Ревизор выпускаются в модификациях: WSTR-13, WSTR-Pro, WSTR-Pro-ALS.

Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.

Каждый комплекс WSTR состоит из:

тегов WST-# модификаций: WST-13, WST-Pro, WST-Pro+, WST-Pro-ALS, WST-Pro-ALS+;
менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
удалённого сервера, защищённого паролем (http://www.elin.ru/wst/), с установленным специализированным программным обеспечением.

Все автономные теги WST-# обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.

Тип комплекса WSTR	Тип тега WST-#	Модификация тега WST-#	Встроенная память результатов	Наличие датчика для индикации движения	Наличие датчика для индикации освещённости	Наличие защиты от пыли и брызг
WSTR-13	WST- 13	WST-13	нет	есть	нет	нет
WSTR-Pro	WST- Pro	WST-Pro	8192 отсчётов	есть	нет	нет
WSTR-Pro	WST- Pro	WST-Pro+	8192 отсчётов	есть	нет	есть
WSTR- Pro-ALS	WST- Pro- ALS	WST-Pro-ALS	5460 отсчётов	нет	есть	нет
WSTR- Pro-ALS	WST- Pro- ALS	WST-Pro-ALS+	5460 отсчётов	нет	есть	есть

Конструктивно каждый тег типа WST-# представляет собой миниатюрное автономное устройство, размещённое в плоском разъёмном корпусе-футляре. Внутри корпуса расположена многослойная печатная плата с электронной схемой тега, на которой установлена сменная литиевая батарея питания тега CR2032.

Электронная схема любого тега содержит встроенный микроконтроллер, датчик температуры и датчик относительной влажности, пьезозуммер и светодиод, которые могут генерировать соответственно звуковой и световой сигналы.

Схемы тегов модификаций WST-13, WST-Pro и WST-Pro+ содержат датчик движения, который может также исполнять функцию индикатора контроля положения дверей. Схема тегов модификаций WST-Pro-ALS и WST-Pro-ALS+ содержит фотоэлектрический датчик освещённости.

Показания датчиков движения и датчиков освещённости тегов WST-# не нормируются и используются в качестве индикатора наличия/отсутствия движения и индикатора наличия/ отсутствия освещённости, соответственно.

Схемы тегов модификаций WST-Pro, WST-Pro+, WST-Pro-ALS и WST-Pro-ALS+ в отличие от схемы тега модификации WST-13, имеют дополнительный узел оперативной памяти для хранения значений температуры, влажности и освещённости, накапливаемых при потере радиосвязи с менеджером WST-ETM.

Теги модификаций WST-Pro+ и WST-Pro-ALS+ отличаются от тегов модификаций WST-Pro и WST-Pro-ALS только повышенной пылевлагозащитой.

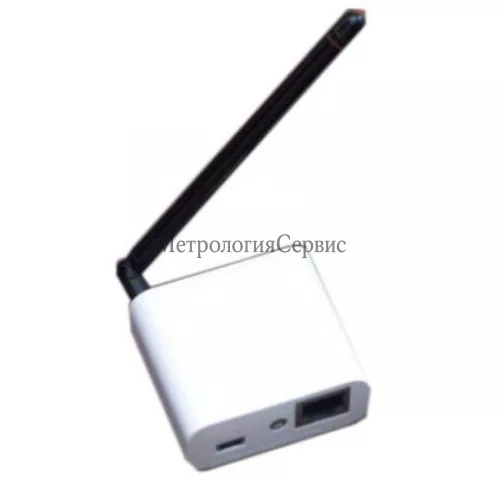

Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-# по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.

Программное обеспечение

Программное обеспечение комплексов измерительных WST Ревизор предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-# и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.

Внешнее ПО комплексов измерительных WST Ревизор реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу http://www.elin.ru/wst/.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений — «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенного ПО тегов WST-# представлены в таблице 2.

Таблица 2

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MyTagList.Tag
Номер версии (идентификационный номер) ПО, не ниже	2
Цифровой идентификатор программного обеспечения	13 (для тегов типа WST-13) 21 (для тегов типа WST-Pro) 26 (для тегов типа WSTR-Pro-ALS)

Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 3.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MyTagLi st .ethAccount+TagManagerEntry
Номер версии (идентификационный номер) ПО, не ниже	7
Цифровой идентификатор программного обеспечения	По номеру версии

Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор представлены в таблице 4.

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	WST WebUI
Номер версии (идентификационный номер) ПО, не ниже	1612.02
Цифровой идентификатор программного обеспечения	По номеру версии

Какая цена Поверка измерительного комплекса WST Ревизор? Чтобы получить информацию о стоимости «Поверка измерительного комплекса WST Ревизор», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу 4211-003-75525306-17 РЭ «Комплексы измерительные WST Ревизор. Руководство по эксплуатации», раздел 3 «Методика поверки», утвержденному ФГУП «ВНИИМС» 21.09.2017 г.

Основные средства поверки:

Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 — термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1-го, 2-го разрядов по ГОСТ 8.547-2009 — Генератор влажного воздуха HygroGen модификации HygroGen-2 (Регистрационный № 32405-11);
Рабочий эталон 2-го, 3-го разрядов по ГОСТ 8.547-2009 — Измеритель комбинированный Testo 645 с зондом 0636 9741 (Регистрационный № 17740-12);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4211-003-75525306-2017 Комплексы измерительные WST Ревизор. Технические условия.

Наименование характеристики	Значения
Диапазон измерений температуры, °C	от -40 до +85
Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от диапазона измерения, °C	±1,2 (от -40 до -30 °C включ.) ±1,0 (св. -30 до -15 °C включ.) ±0,8 (св. -15 до 0 °C включ.) ± 0,5 (св. 0 до +65 °C включ.) ± 0,9 (св. +65 до +85 °C)
Разрешающая способность при измерении температуры, °C	0,02
Диапазон показаний относительной влажности, %	от 0 до 100
Диапазон измерений относительной влажности, %	от 3 до 98
Пределы допускаемой абсолютной погрешности при измерении относительной влажности, %	±5,0
Разрешающая способность при измерении относительной влажности, %	0,12
Программируемый интервал между измерениями, мин	0,5; 1; 2; 5; 10; 15; 30; 60; 240
Количество накопленных результатов температуры и влажности при отсутствии радиосвязи с менеджером, шт. — WST-13 — WST-Pro, WST-Pro+ — WST-Pro-ALS, WST-Pro-ALS+	нет 8192 5460
Количество программируемых пределов при контроле температур/влажности/освещенности	один верхний и один нижний
Диапазон частот, используемый при радиообмене, МГц	от 431,04 до 439,36
FCC-идентификатор модели беспроводного устройства	ZGW005
Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м	200
Степень защиты, обеспечиваемая корпусом по ГОСТ 14254-2015: — WST-13, WST-Pro, WST-Pro-ALS — WST-Pro+, WST-Pro-ALS+	IP41 IP54
Электропитание	Батарея CR2032
Габаритные размеры, не более, мм (длина х ширина х высота)	44x41x8,5
Масса, не более, г	15
Средняя наработка до отказа, ч, не менее	40 000
Средний срок службы, лет, не менее	6

Наименование характеристики	Значения
Диапазон частот, используемый при радиообмене, МГц	от 431,04 до 439,36
Максимальная мощность передатчика, мВт	1
Максимальное число тегов WST-#, обслуживаемых одним менеджером	40
FCC-идентификатор модели беспроводного устройства	ZGW004
Тип Ethernet-порта	10Base-T (Сервер DHCP, порты: 80 и 6667)
Входное напряжение питания, В	от 4,5 до 5,5
Максимальный ток потребления, не более, мА	300
Температура окружающего воздуха, °С	от +10 до +35
Относительная влажность воздуха, не более, %	80
Габаритные размеры, мм (длина х ширина х высота)	48x55x22
Масса без сетевого адаптера и кабелей питания и подключения, г	55
