Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356

Name: Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356
Brand: OMICRON electronics GmbH
Price: 8200 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356

Номер в ГРСИ РФ:

26170-09

Производитель / заявитель:

OMICRON electronics GmbH

Методика поверки:

МП-092/447-2008

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 8200 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356

Назначение: для измерения и формирования сигналов напряжения и силы переменного и постоянного тока. Область применения: проверка первичных измерительных преобразователей, счетчиков электроэнергии и реле защиты при пуско-наладочных работах и техобслуживании в энергосистемах и на промышленных предприятиях. Используются как аппаратная часть в составе программно-аппаратных комплексов для вторичных испытаний.

Взамен № 26170-03

Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356

Испытательные сигналы напряжения и силы постоянного и переменного однофазных и многофазньх токов в установках СМС формируются генераторами, построенными на 16-разрядных цифроаналоговых преобразователях и цифровых сигнальных процессорах, что позволяет получать высокую точность во всём рабочем диапазоне воспроизводимых амплитуд, частот и фаз.

Установки СМС 156 для трехфазных применений содержат три генератора для напряжения и три — для тока. Кроме того, имеются шесть независимых маломощных выходов, для расширения функциональных возможностей, например большего числа фаз.

Установки СМС 256-3 для трехфазных применений содержат три генератора для напряжения и три — для тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.

Установки СМС 256-6 и СМС 256 plus для трехфазных применений содержат три генератора для напряжения и шесть для тока. Также имеется четвертый независимый выход по напряжению, используемый для синхронизации или имитации остаточного напряжения.

Установки СМС 156 ЕР отличаются от СМС 156 повышенной точностью. Установки СМС 256 имеют вариант исполнения, обозначаемый индексами [‘СА, позволяющий работать в сети Ethernet.

Установки СМС 356 отличаются от СМС 256 и СМС 156 большим значением вос- производимой мощности.

Все генераторы имеют независимое непрерывное регулирование без переключения диапазонов по величине, частоте и фазе сигнала, защищены от перегрузки, короткого замыкания, перегрева, высоковольтных выбросов при переходных процессах в испытываемом оборудовании. Группы выходов — по напряжению, по току (в СМС256-б есть две группы по току) гальванически изолированы друг от друга и источника питания.

Все установки имеют функции измерения напряжения и силы постоянного тока.

Дополнительно, с опцией программного обеспечения EnerLyzer, установки СМС 256 и СМС 356 могут быть дополнены измерительным устройством с 10 входами аналого-цифрового преобразования, которые позволяют измерять напряжение и силу постоянного тока, частоту, фазу, мощность, анализировать гармонический состав и форму переходных процессов.

Все установки серии СМС имеют одинаковые релейные и транзисторные выходы, двоичные входы управления, счетчика, и измерители напряжения и силы постоянного тока.

Установки СМС не имеют собственных органов управления и индикации и полностью управляются компьютером через параллельный порт.

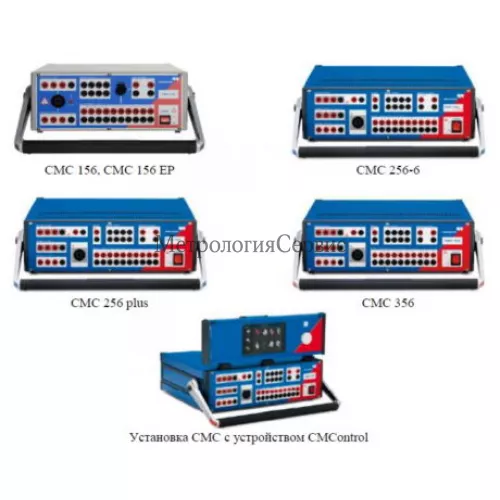

Конструктивно установки СМС выполнены как переносные приборы в металлических корпусах с поворотной ручкой.

На лицевой панели расположены основные выходы, входы и выключатель питания, на задней стенке — интерфейсные разъёмы и гнезда дополнительных сигналов. Питание установок осуществляется от однофазной цепи переменного тока.

Какая цена Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356? Чтобы получить информацию о стоимости «Поверка измерительных установок многофункциональных CMC 156, CMC 156 EP, CMC 256, CMC 256 plus, CMC 356», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка установок СМС 156, СМС 156 ЕР, СМС 256, СМС 256 р1п, СМС 356 проводится в соответствии с документом «Установки многофункциональные измерительные СМС 156, СМС 156 ЕР, СМС 256, СМС 256 p1us, СМС 356. Методика поверки», МП — 092/447-2008 утвержденным ГЦИ СИ ФГУ «Ростест-Москва» в декабре 2008 г. и входящим в комплект поставки.

Средства поверки:

калибратор универсальный FLUKE 5520А;
мультиметр цифровой прецизионный 8508А;
трансформатор тока ТЛЛ 35;
шунты измерительные типа 75ШСМ, 75ШС-02;
измеритель показателей качества электрической энергии «Ресурс-UF2». Межповерочный интервал: 1 год.

НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 «Приборы и.преобразователи измерительные напряжения, тока, сопротивления цифровые. Общие технические условия».
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов лабораторного оборудования. Общие требования».
Техническая документация фирмы «OMICRON electronics GmbH», Австрия.

Вид напряжения	Предел воспроизведения, В	Пределы допускаемой относительной погрешно- сти воспроизведения, ^°/о	Коэффициент искажений, ^°/о	Наибольшее значение воспроизводимой мощности, ВА
1	2	3	4	5
Переменного тока 3-фазное	125	f 0,1	0,05	3 фазы по 50 ВА
Переменного тока 1-фазное	250	+ 0,1	0,05	100 ВА
Переменного тока б-фазное	5	+ 0,1	0,05	—
Постоянного тока	125	+0,1	—	90 Вт

Вид напряжения	Предел воспроизведения, В	Пределы допускаемой относительной погрешно- ° сти воспроизведения, %	Коэффициент искажений, °/о	Наибольшее значение воспроизводимой мощности, ВА
1	2	3	4	5
Переменного тока 3-фазное	127,5	f 0,05	0,05	3 фазы по 50 ВА
Переменного тока 1-фазное	255	t 0,05	0,05	140 ВА
Переменного тока 6-фазное	5	± 0,1	0,05	—
Постоянкого тока	125	t 0,1	—	100 Вт
Примечание	погрешности по температуре 0,0025 °/о/°С.

Вид силы тока	Предел воспроизведения, А	Пределы допускаемой относительной погрешно- ° сти воспроизведения, /о	Коэффициент искажений, %	Наибольшее значение воспроизводимой мощности, ВА
1	2	3	4	5
Переменного тока 3-фазное	12,5	0,1	0,07	40
Переменного тока 1-фазное	21	0,1	0,07	80
Постоянного тока	30	0,1	—	60

Вид силы тока	Предел воспроизведения, А	Пределы допускаемой относительной погрешно- сти воспроизведения, °/о	Коэффициент искажений, /о	Наибольшее значение воспроизводимой мощности, ВА
1	2	3	4	5
Переменного тока 3-фазное	1,25	0,05	0,07	5
Переменного тока 1-фазное	27	0,05	0,07	80
Постоянного тока	30	0,1	—	б0
Примечание	погрешности по температуре 0,0025 °/о/°С.
Предел дополнительной	погрешности по температуре 0,0025 °/о/°С.

Вид напряжения	Предел воспроизведения, В	Пределы допускаемой относительной погрешно- сти воспроизведения, °/о	Коэффициент искажений, /о	Наибольшее значение воспроизводимой мощности, ВА
1	2	3	4	5
Переменного тока 4-фазное	300	t 0,1	0,05	4 фазы по 75 ВА
Переменного тока 3-фазкое	300	+ 0,1	0,05	З фазы по 100 ВА
Переменного тока 1-фазное	600	+ 0,1	0,05	200 ВА
Постоянного тока	300	+ 0,1	—	420 Вт

Вид силы тока	Предел воспроизведения, А	Пределы допускаемой относительной погрешно- сти воспроизведения, %	Коэффициент искажений, ~о	Наибольшее зна- чение воспроиз- водимой мощно- сти
1	2	3	4	5
Переменного тока 6-фазное	1,25	0,1	0,07	6 фаз по 12,5 ВА
Переменного тока 6-фазное	12,5	+ 0,1	0,07	6 фаз по 40 ВА
Переменного тока 3-фазное	1,25	0,1	0,07	3 фазы по 40 ВА
Переменного тока 3-фазное	1г,5	+ о,1	0,07	з фазы по 1г,5 ВА
Переменного тока 1-фазное	1,25	+ 0,1	0,07	12,5 ВА
Переменного тока 1-фазное	37,5	+ 0,1	0,07	80 ВА
Постоянного тока	17,5	+ 0,1	—	б0 Вт

Наименование характеристик	Значение характеристик
1	2
Время непрерывной работы не менее, ч	8
Диапазон напряжения питания , В	от 110 до 240
Частота напряжения питания, Гц	от 47 до 63
Мощность, потребляемая по цепи питания, ВА, не более	600
Габаритные размеры (ширина х высота х глубина), мм: — установки СМС 156, СМС 156 ЕР — установки СМС 256, СМС 256 plus — установки СМС 356	343 х 145 х 268 450 к 145 х 390 450 х 145 х 390
Масса, кг, не более — установки СМС 156, СМС 156 ЕР — установки СМС 256, СМС 256 plus — установки СМС 356	9,8 15,7 16,6
Электрическая прочность изоляции (переменный ток 50 Гц, 1 мин), В	2300
Рабочие условия эксплуатации: Диапазон рабочих температур, °С — Максимальная относительная влажность, ^°/о	от 0 до 55 95
