Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

Name: Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M
Brand: АКИП
Price: 8000 RUB
Availability: InStock
Rating: 4 (12 reviews)

Калькулятор стоимости поверки

Услуга - Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

Номер в ГРСИ РФ:

72672-18

Производитель / заявитель:

АКИП

Методика поверки:

ПР-26-2018МП

Межповерочный интервал:

1 год

Стоимость оказания услуг:

от 8000 ₽

Заказать услугу

Запросить КП

Написать в МАХ

Заказать Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

Измерители параметров электрических сетей МЭТ-5035М, GSC-60R (далее — измерители) предназначены для проведения измерений параметров электрических сетей, таких как: напряжение, сила тока, частота, электрическое сопротивление (в том числе сопротивление изоляции, электрическое сопротивление контура заземления и защитных проводников, удельное электрическое сопротивление, электрическое сопротивление цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжение прикосновения, действующее значение тока отключения и времени срабатывания устройств защитного отключения (УЗО), а также показателей качества электрических сетей. Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M проводится в лаборатории, аккредитованной в области метрологии и обслуживания, а именно Метрология Сервис, сам процесс занимает от 1 до 5 дней.

Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M

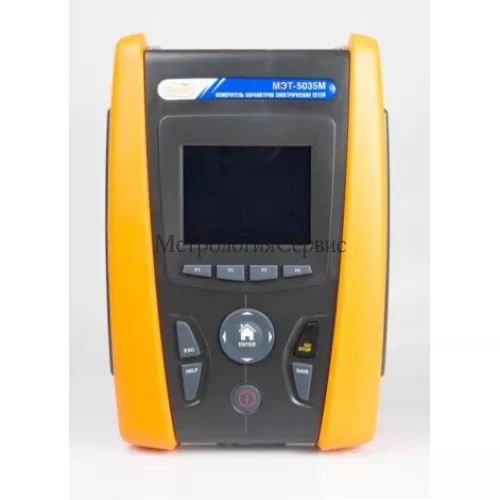

Измерители представляют собой многофункциональные цифровые портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП), последующей математической обработки измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.

Измерители изготовлены в пластмассовом корпусе, на котором расположены панель управления и разъемы для подключения к измеряемой цепи. Панель управления состоит из цветного жидкокристаллического дисплея с возможностью сенсорного управления и функциональных клавиш. Функциональные клавиши служат для включения и выключения измерителей, проведения измерений, выбора специальных функций при измерениях. Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов. Измерители позволяют сохранять результаты измерений и вычислений в энергонезависимой памяти прибора для дальнейшей передачи их в ПК и анализа. Подключение к ПК осуществляется через интерфейсы USB или WiFi.

Модели отличаются числом входов для подключения преобразователей тока (один вход в МЭТ-5035М, четыре входа в GSC-60R), функциональными особенностями, GSC-60R имеет расширенные возможности по анализу качества электрических сетей (режим регистрации провалов напряжения и перенапряжения) и возможность долговременной регистрации параметров качества электрических сетей во внутреннюю энергонезависимую память.

Для предотвращения от несанкционированного доступа в измерителях предусмотрена пломбировка одного из крепежных винтов на задней панели корпуса.

Особенности многофункционального электрического тестера МЭТ-5035М:

Измерение параметров в 3- и 1-фазных энергосистемах;
Проверка целостности защитных проводников заземления и зануления (током > 200 мА);
Измерение (RMS) напряжения и частоты напряжения;
Измерение параметров УЗО (АС, А, В, стандартного и селективного типа, для TT/ TN/ IT заземления): время отключения, ток отключения, напряжение прикосновения, полное сопротивление цепи заземления без отключения УЗО;
Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З», вычисление ожидаемого тока КЗ;
Измерение сопротивления изоляции до 2 ГОм, заземления и проводимости грунта (2 пр, 3 пр и 4 пр методом);
Измерение тока утечки (опция);
Определение правильности подключения и порядка чередования фаз (индикация);
Компенсация сопротивления измерительных проводов (до 5 Ом);
Исполнение с двойной изоляцией корпуса (класс 2);
Интерфейс USB с оптическим выходом и Wi-Fi для подключения к ПЭВМ, смартфону или принтеру;
Внутренняя память (999 тестов), маркерные измерения;
Сенсорный ЖК-дисплей, автономное питание от аккумуляторов (6 х 1,5В);
Удобная сумка-кейс для хранения и транспортировки;
В комплекте все необходимые аксессуары;
Масса: 1,2 кг.

Какая цена Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M? Чтобы получить информацию о стоимости «Поверка измерителя параметров электрических сетей АКИП МЭТ-5035M», вы можете в произвольной форме прислать заявку на электронную почту metrologiya-servis@yandex.ru или позвонить нам по телефонам 8 (800) 600-57-15, так же вы можете оформить заказ на сайте и мы вам позвоним.

Поверка осуществляется по документу ПР-26-2018МП «Измерители параметров электрических сетей МЭТ-5035М, GSC-60R. Методика поверки», утвержденному АО «ПриСТ» 16 июля 2018 г. Основные средства поверки:

калибратор многофункциональный Fluke 5522A (регистрационный номер в Федеральном информационном фонде (Госреестр) 70345-18);
усилитель тока Fluke 52120A (Госреестр № 61033-15);
катушки для калибровки бесконтактных измерителей тока Fluke 5500A/COIL, 52120A/C0IL3KA (Госреестр № 61595-15, № 61595-15);
магазин сопротивлений Р4834 (Г осреестр 11326-90);
мера-иммитатор Р40116М (Госреестр 11326-90);
магазин мер сопротивлений заземления 0D-2-D6b/5W (Госреестр 33128-06);
магазин мер сопротивлений петли короткого замыкания ММС-1 (Госреестр № 37541-08);
калибратор времени отключения УЗО ERS-2 (Госреестр № 32500-12);
калибратор переменного тока Ресурс-К2 (Госреестр № 31319-12);
вольтметр универсальный В7-78/1 (Госреестр № 52147-12);
мультиметр цифровой APPA 501 (Госреестр № 71236-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.

Параметр	Значение
В режиме измерений параметров электробезопасности 1Ф и 3Ф систем энергоснабжения
Измерение целостности защитных проводников
Тестовое напряжение	4…12 В, постоянное (без нагрузки)
Тестовый ток	> 200 мА, постоянный (сопротивление <= 2 Ом, включая сопротивление измерительных проводов), разрешение 1 мА
Тестовый ток	0,01…19,99 Ом			20,0…99,9 Ом
Разрешение	0,01 Ом			0,1 Ом
Погрешность измерения	± (5,0 % + 3 едениц счета)
Измерение сопротивления изоляции
Тестовое напряжение (постоянное)	50 В	100 В		250 В	500 В	1000 В
Диапазон измерений (МОм)
Предел 1	0,01-9,99	0,01-9,99		0,01-9,99	0,01-9,99	0,01-9,99
Предел 2	10,0-49,9	10,0-99,9		10,0-99,9	10,0-199,9	10,0-199,9
Предел 3	50,0-99,9	100,0-199,9		100-499	200-499	200-999
Предел 4	—	—		—	500-999	1000-1999
Разрешение (Ом)	0,01…0,1	0,01…0,1		0,01…1,0	0,01…1,0	0,01…1,0
Погрешность измерения	± (2,0 % + 2 едениц счета)			на пределе 1-2 (50/100/250В)
				на пределе 1-3 (500/1000 В)
	± (5,0 % + 2 едениц счета)			на пределе 3 (50/100/250В)
				на пределе 4 (500/1000 В)
Измерение времени отключения и дифференциального тока отключения (I_?N) УЗО
Тестовый ток (I_тест)	10/30/100/300/500/650/1000 мА
Типы тестируемых УЗО	АС, А, В, стандартное (G), селективное (S), УЗО для систем заземления сети TT/TN/IT-типа
Режимы тестирования УЗО	( 1/2 , 1, 2, 5) х Iтест, дискретное нарастание тока отключения (Ramp)
Время отключения, мс	1…999 для ( 1/2 , 1) х I_тест 1…200 (G-типа) и 1…250 ( S-типа) для 2 х I_тест 1…50 (G-типа) и 1…150 ( S-типа) для 5 х I_тест 1…310 (G-типа) в режиме Ramp
Задержка отключения, мс	1…999 для ( 1/2 , 1) х I_тест
Разрешение	1 мс
Погрешность измерения	± (2 % + 2 ед. счета)
Макс. знач. тока отключения	650 мА
Диапазон срабатывания УЗО (АС-, А-типа)	(0,3…1,1) х I_?N мА
Разрешение	<= (0,1 х I_?N) мА
Погрешность измерения	0… 5,0% х I_?N
Измерение напряжения прикосновения (U_п)
Предел измерений (U_{п lim})	25, 50 В
Диапазон измерений	0… 2 х U_{п lim} В
Разрешение	0,1 В
Погрешность измерения	0…(5,0 % + 3 едениц счета)
Измерение полного сопротивления заземления (без отключения УЗО)
	глухозаземленная нейтраль			изолированная нейтраль
Диапазон измерений, Ом	0,01-9,99 10,0-199,9 200-1999			1…1999
Разрешение	0,01 Ом 0,1 Ом 1 Ом			1 Ом
Погрешность измерения	0…(5,0 % + 0,1 / 1 / 3 Ом)			0…(5,0 % + 3 едениц счета)
Напряжение (тест УЗО, петли, чередование фаз)
Схема измерения	4-х проводная
Диапазон измерений	15 В … 460 В
Разрешение	1 В
Погрешность	± (3,0 % + 2 едениц счета)
Чередование фаз	индикация
Частота напряжения
Основная гармоника	50 Гц ± 5 %; 60 Гц ± 5 % (47,0 … 63,6 Гц)
Разрешение	0,1 Гц
Погрешность	± (0,1 % + 1 едениц счета)
Измерение сопротивления цепи «фаза-фаза», «фаза нейтраль», «фаза-земля»
Диапазон измерений	0,01 … 9,99 Ом			10,0 … 199,9 Ом
Разрешение	0,01 Ом			0,1 Ом
Диапазон измерений (опция)	0,1…199,9 мОм, разрешение 0,1 мОм
Погрешность	± (5,0 % +3 едениц счета)
Измерение сопротивления контура заземления (с дополнительными штырями)
Диапазон измерений	0,01 … 19,99 Ом	20,0 … 199,9 Ом			200 … 1999 Ом	20,00 … 49,99 кОм
Разрешение	0,01 ОМ	0,1 Ом			1 Ом
Погрешность измерения	± (5,0 % +3 едениц счета)
Схема измерения	2-х предельная, 3-х предельная
Тестовый ток / напряжение	до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
Измерение проводимости грунта (с дополнительными штырями)
Диапазон измерений	0,06-19,99 Ом*м	20,0-199,9 Ом*м	200-1999 Ом*м	2,00-99,99 кОм*м	100,0-999,9 кОм*м	1,00-3,14 МОм*м
Разрешение	0,01 Ом*м	0,1 Ом*м	1 Ом*м	0,01 кОм*м	0,1 кОм*м	0,01 МОм*м
Погрешность	± (5,0 % +3 едениц счета)
Схема измерения	4-х проводная (разнос штырей до 10 м)
Тестовый ток / напряжение	до 10 мА / до 20 В среднее квадратичное (77,5 Гц)
Измерение тока утечки (опция)
Диапазон измерений	2…999 мА
Разрешение	1 мА
Погрешность	± (5,0 % + 2 едениц счета)
Измерение параметров окружающей среды (опция)
Измерение температуры	минус 20?С…60?С, разрешение 0,1?С
Измерение относительной влажности	0…100%, разрешение 0,1%
Измерение освещенности	0,001…20 лк, разрешение 0,001…0,02 лк 0,1…2000 лк, разрешение 0,1…2 лк 1 лк…20 клк, разрешение 1…20 лк
Измерение напряжения	0,1 мВ…1,0 В постоянное, разрешение 0,1 мВ
Погрешность	± (2,0 % + 2 едениц счета)
Общие данные
Дисплей	цветной сенсорный ЖКИ, экран 320 х 240 мм
Объем памяти	999 тестов, маркерные измерения
Интерфейс	Оптический USB, Wi – Fi
Условия эксплуатации	0 °С … 40 °С, отн. влажность < 80 %
Напряжение питания	1,2 В х 6 (аккумуляторы, тип АА); 1,5 В х 6 (батарея тип АА)
Исполнение	МЭК 61010-1 +А2 (1997), кат. III ~415 В на В1-В2-В3-В4; ~240 В (ф-з)
Габаритные размеры	225 х 165 х 105 мм
Масса	1,2 кг
