Назначение: для измерения электрического сопротивления (в том числе электрического сопротивления изоляции, электрического сопротивления заземления, удельного электрического сопротивления, электрического сопротивления цепей «фаза-фаза», «фаза-нейтраль», «фаза-земля»), напряжения, силы и частоты переменного тока, напряжения прикосновения, действующего значения тока отключения и времени срабатывания УЗО, а также показателей качества электрической энергии (только модификации ПКК-57 и МЭТ-5035).
Поверка измерителя параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406

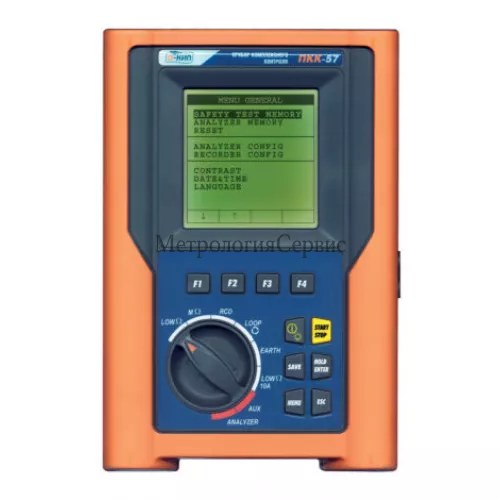

Измерители параметров электрических сетей ПКК-57, МЭТ-5035, МЭТ-5080, АКИП-8406 представляют собой портативные электроизмерительные приборы, конструктивно выполненные в специальном пластмассовом защитном корпусе. Принцип работы измерителей заключается в преобразовании входного аналогового сигнала с помощью АЦП, последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели измерителей расположены функциональные клавиши, поворотный переключатель и жидкокристаллический цифровой дисплей. Выбор режимов измерения и специальных функций при измерениях осуществляется при помощи поворотного переключателя и/или функциональных клавиш. На верхней панели измерителей расположены входные разъёмы, предназначенные для присоединения измерительных проводов и подключения их к измеряемой цепи. На нижней поверхности измерителей расположен отсек, закрытый съемной крышкой, для установки элементов питания.
Для проведения измерений измерители непосредственно подключают к измеряемой цепи. Измерение показателей качества электрической энергии (силы переменного тока, электрической мощности и энергии, n — ой гармонической составляющей тока) осуществляется при помощи внешних преобразователей тока, входящих в комплект поставки. Выбор модификации преобразователей тока при поставке определяется их метрологическими и техническими характеристиками исходя из требований Заказчика. Процесс измерения отображается на жидкокристаллическом дисплее в виде цифровых значений результатов измерений, индикаторов режимов измерений, индикаторов единиц измерений и предупреждающих индикаторов.
Отличие модификаций измерителей заключается в различных функциональных возможностях и технических характеристиках.
Основные метрологические характеристики измерителей при измерении электрического сопротивления тестовым током 200 мА
Модификация |
Диапазоны измерений, Ом |
Разрешение, Ом |
Предел допускаемой абсолютной погрешности измерений |
ПКК-57
МЭТ-5080
АКИП-8406 |
от 0,01 до 9,99 |
0,01 |
± (0,02 • R + 2 е.м.р.) |
от 10 до 99,9 |
0,1 |
МЭТ-5035 |
от 0,01 до 19,99 |
0,01 |
от 20 до 99,9 |
0,1 |
Примечания:
R — измеренное значение электрического сопротивления; е.м.р. — единица младшего разряда.
Основные метрологические характеристики измерителей при измерении электрического сопротивления тестовым током 10 А
Модификация |
Диапазоны измерений, Ом |
Разрешение, Ом |
Пределы допускаемой абсолютной погрешности измерений |
ПКК-57 |
от 0,001 до 0,999 |
0,001 |
± (0,05 • R + 2 е.м.р.) |
АКИП-8406 |
± (0,01 • R + 2 е.м.р.) |
Примечания:
R — измеренное значение электрического сопротивления; е. м. р. — единица младшего разряда.
Режим измерения сопротивления изоляции
